台达L系列变频器--多功能低功率盘面式泛用型交流马达驱动器

时间:2009-03-03 10:42:40  来源:上海变频网  作者:

台达L系列变频器--多功能低功率盘面式泛用型交流马达驱动器

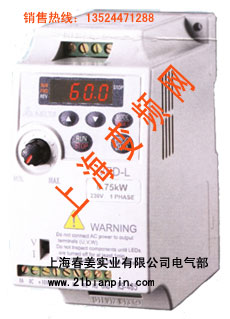

台达L系列变频器
   变频器是运用近代电力电子与微电脑控制技术的一项新兴产品,主要用在各种工业和民生的机械设备上。其用途在于借着它改变供电频率,来控制电机转速,进而达到提升机械自动化程度与节约能源的目的。
   台达L系列台达变频器---多功能低功率盘面式泛用型变频器是结合现代电力电子与微电脑控制技术所设计的一款高科技产品。主要应用于各种小型设备的变频传动场合。具有安装方便、接线简单和体积小巧等特点。

输入电压等级
115V
230V

型号 VFD-L A/B

002

004

002

004

007

015

适用马达功率( kW)

0.2

0.4

0.2

0.4

0.7

1.5

输出额定容量(KVA)

0.6

1.0

0.6

1.0

1.6

2.7

输出额定电流 (A)

1.6

2.5

1.6

2.5
4.0
7.2
最大输出电压(V)
三相对应两倍输出电压
三相对应输出电压
输出频率范围(HZ)
1.0-400HZ

输出额定电流 (A)

6

9

4.9/1.9

6.5/2.7
9.7/5.1
*/9

输出频率范围

单相90-130V 50/60HZ

单相/三相电源180~264V
三相电源180~264V
容许电源频率变动±5%
控制方式SVPWM空间向量调变(载波频率3KHZ~10KHZ)

输出频率解析度

0.1Hz

过负载耐量

最大输出电压

对应输入电源

相数 .电压.频率

三相 380-480Vac,50/60Hz

电压 .频率允许变动范围

电压 : ± 10% ,频率: ± 5%

冷却散热系统

强制风冷

1. 台达变频器系列之B系列变频器--高功能无感测向量控制型交流马达驱动器
台达变频器系列之B系列变频器--高功能无感测向量控制型交流马达驱动器
http://www.21bianpin.com/chanpingongqiu/chanpingongying/2009-03-03/532.html - 2009-03-03 - 产品供应


2. 台达F系列变频器--风机水泵专用型交流马达驱动器

台达F系列变频器--风机水泵专用型交流马达驱动器
http://www.21bianpin.com/chanpingongqiu/chanpingongying/2009-03-03/531.html - 2009-03-03 - 产品供应


3. 台达变频器全系列

台达变频器VFD-M:高功能超低噪音迷你型额定电压、功率范围:230V/单相(0.4kw
http://www.21bianpin.com/chanpingongqiu/chanpingongying/2009-03-03/530.html - 2009-03-03 - 产品供应


4. 中达电通第二届水泵行业说明会成功召开 华东伙伴感受台达世界级研发、制造基地

华东伙伴感受台达世界级研发、制造基地中达电通第二届水泵行业说明会成功召开   中达电通第二届水泵行业说明会近日在江苏吴江圆满召开。华东各大水泵厂商来到中达母公司台达在吴江的大型基地
http://www.21bianpin.com/huanbaoxinwen/2009-02-25/493.html - 2009-02-25 - 环保新闻


5. VFD-E系列是台达变频器的第3代产品

VFD-E,台达变频器,台达变频,台达
http://www.21bianpin.com/bianpinxinwen/2009-02-23/486.html - 2009-02-23 - 变频新闻


6. 台达变频器举办大连机床高端培训

台达变频器举办大连机床高端培训 美国金属加工行业于近日发布了最新的世界机床制造企业综合竞争力排序,大连机床集团以年销售收入9.35亿美元位居世界第8,年销售收入前10名的其余9家被日本、德国
http://www.21bianpin.com/bianpinxinwen/2009-01-14/227.html - 2009-01-14 - 变频新闻


7. 台达PLC或台达变频器使用中可能出现的问题集锦(二)

台达PLC或台达变频器使用中可能出现的问题集锦(二) PLC如何當主站、人機當從站設置成主從式通訊? 人機端首先必須設定為從站模式,兩者必須設定同樣的Modbus通訊協定,透過RS485,PLC端使用M
http://www.21bianpin.com/jishuziliao/bianpinqiyuanlizhuanlan/2008-12-30/105.html - 2008-12-30 - 变频器原理专栏


8. 台达PLC或台达变频器使用中可能出现的问题集锦

台达PLC或台达变频器使用中可能出现的问题集锦 各位兄弟,最近整理了一些台达PLC使用问题集其中一部分是将本论坛的问题做了汇编,方便大家收录 1、 现有5台台达的变频器放在同一个控制柜中,想用
http://www.21bianpin.com/jishuziliao/jishuwenxian/2008-12-30/104.html - 2008-12-30 - 技术文献



控制方式

正玄波 PWM 方式 (V/F 控制 )

输出频率范围

0.1Hz~120Hz

频率设定解析度

0.01Hz

输出频率解析度

0.01Hz

PWM 载波频率

最大 15kHz&Soft PWM

转矩提升

自动转矩提升及 自动滑差补偿 , 启动转矩在 1Hz 时可达 150% 的额定转矩

四组电机循环运转

定时循环 ; 定量循环

睡眠功能

开机次数与时间记录

加速 / 减速时间

0.1~3600 秒 ( 两种加减速时间可分别独立设定 )

失速 防止准位

依据马达负载特性以驱动器额定电流的 20~150% 设定

直流制动

停止时可自 0.1~60Hz 操作 , 制动电流 0-100% 的额定电流启动时间 0-5 秒 , 停止时间 0-25 秒

回升制动转矩

约 20%( 外接选购的制动单元及制动电阻可达 125%)

V/F 曲线

任意 V/F 曲线或递减转矩特性曲线

频率设定信号

数位操作器

由 ▲ ▼ 键设定

外部端子

0-10Vdc,4-20mA,RS485 通讯接口 , 模拟量可相加

运转操作信号

数位操作器

可由 RUN 、 STOP 、 JOG 键执行

外部端子

2 线制 /3 线制运转, 寸动运转 , RS485 通讯

智慧型输入端子

11 组

智慧型输出端子

运转指示,频率到达输出, 零速指示 ,程序运转,计数到达输出,过转矩输出,外部中断指示,多组辅助马达控制输出,低电压检出,操作模式指示,故障指示 , Relay 接点可扩展至 6 组 .

类比信号输出

0-10Vdc, 4-20mA

故障信号接点

3 个 NO/NC 继电器接点

内 建功能

PID 回 授控制 ,输出频率 High/Low 限设定,瞬间停电再启动,异常故障再启动, S 曲线,计数器,节能运转,数位频率输出信号,异常记录,参数锁定及重置, REV 禁止,过电流失速防止,过电压失速防止,风机、水泵程序运转 ,Flying Start.

保护功能

过电压,过电流,低电压,外部异常中断,电机过负载,接地保护,驱动器过负载,驱动器过热 , 最高载波频率由温度控制 , 输入 欠相保护 .

数位操作器

含 8 个功能键, 5 位数的 7 段 LED , 5LEDs 状态指示,可设定频率 F ,实际输出频率 H ,输出电流 A ,使用者自定义物理量 U ,压力设定 / 显示 , 参数 READ/WRITE ,故障信息显示, RUN 、 STOP/RESET 、 FWD/REV 、 JOG 运转




操作环境温度

-10 ℃ to +50 ℃( +50 ℃无防尘盖)

储存温度

-20 ℃ to +60 ℃

操作环境湿度

90%RH 以下(无结露)

安装高度

1000m 以下,无腐蚀性气体、液体、粉尘

振动

20Hz 以下 9.80665m/s 2 (1G) , 20~50Hz 5.88m/ s 2 (0.6G)

台达变频器,L系列变频器,多功能低功率变频器,交流马达驱动器,变频器咨询热线:021-25955536 1352447l288
上海春姜实业有限公司电气事业部
