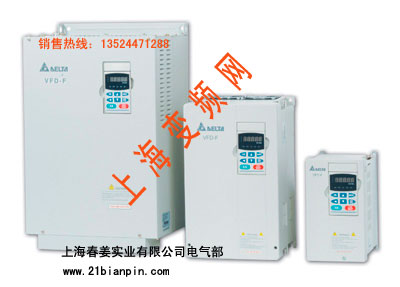

| |  | 台达F系列变频器--风机水泵专用型交流马达驱动器
变频器是运用近代电力电子与微电脑控制技术的一项新兴产品，主要用在各种工业和民生的机械设备上。其用途在于借着它改变供电频率，来控制电机转速，进而达到提升机械自动化程度与节约能源的目的。
台达F系列--风机水泵专用型交流马达驱动器;具有节能效果好、供电范围宽、内置DC-Reacter、PID、多台水泵控制、睡眠/自动唤醒、被控量可设定、控制精度高等功能特点。 可广泛应用于恒压供水、空调、风机、锅炉、水处理、城市建设等自动化控制领域。
| - 主要功能及特点:
任意V/F, 恒转矩/变转矩控制; - 内置PID及RS485通讯控制功能, 支持Modbus协议;
- 压力,流量,温度等被控物理量的设定与显示功能;
- 定量循环, 定时循环（轮泵）功能; 可控制四台泵;
- 工频/变频自动切换;
- 逻辑控制功能最多可控制7台电机;
| - 睡眠及自动唤醒功能;
- 三路模拟量输入信号信道(可作比例运算及加法运算);
- 二路模拟量输出(0-10Vdc/4-20mA信号);
- 16段速及自动程序运转;
- 节能运转;
- 内置DC Reactor;
电机累计运行记时功能等。
|
| ■ 460Vac 三相系列
| 型号 VFD□□□F | 055 | 075 | 110 | 150 | 185 | 220 | 300 | 370 | 标准适用马达输出功率（ kW） | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 输出额定电流 (A) | 13 | 16.5 | 23 | 30 | 37 | 44 | 60 | 73 | 型号 VFD□□□F | 450 | 550 | 750 | 900 | 1100 | - | - | - | 标准适用马达输出功率（ kW） | 45 | 55 | 75 | 90 | 110 | - | - | - | 输出额定电流 (A) | 91 | 110 | 150 | - | - | - | - | - | 输出频率范围 | 0.1Hz-120Hz | 过负载能力 | 120%ED输出电流运行60秒 | 最大输出电压 | 对应输入电源 | 相数 .电压.频率 | 三相 380-480Vac,50/60Hz | 电压 .频率允许变动范围 | 电压 : ± 10% ，频率： ± 5% | 冷却散热系统 | 台达变频器强制风冷 |
| | ■功能 特性 | 控 制 特 性 | 控制方式 | 正玄波 PWM 方式 (V/F 控制 ) | 输出频率范围 | 0.1Hz~120Hz | 频率设定解析度 | 0.01Hz | 输出频率解析度 | 0.01Hz | PWM 载波频率 | 最大 15kHz&Soft PWM | 转矩提升 | 自动转矩提升及 自动滑差补偿 , 启动转矩在 1Hz 时可达 150% 的额定转矩 | 四组电机循环运转 | 定时循环 ; 定量循环 | 睡眠功能 | | 开机次数与时间记录 | | 加速 / 减速时间 | 0.1~3600 秒 ( 两种加减速时间可分别独立设定 ) | 失速 防止准位 | 依据马达负载特性以驱动器额定电流的 20~150% 设定 | 直流制动 | 停止时可自 0.1~60Hz 操作 , 制动电流 0-100% 的额定电流启动时间 0-5 秒 , 停止时间 0-25 秒 | 回升制动转矩 | 约 20%( 外接选购的制动单元及制动电阻可达 125%) | V/F 曲线 | 任意 V/F 曲线或递减转矩特性曲线 | 操 作 特 性 | 频率设定信号 | 数位操作器 | 由 ▲ ▼ 键设定 | 外部端子 | 0-10Vdc,4-20mA,RS485 通讯接口 , 模拟量可相加 | 运转操作信号 | 数位操作器 | 可由 RUN 、 STOP 、 JOG 键执行 | 外部端子 | 2 线制 /3 线制运转， 寸动运转 ， RS485 通讯 | 智慧型输入端子 | 11 组 | 智慧型输出端子 | 运转指示，频率到达输出， 零速指示 ，程序运转，计数到达输出，过转矩输出，外部中断指示，多组辅助马达控制输出，低电压检出，操作模式指示，故障指示 , Relay 接点可扩展至 6 组 . | 类比信号输出 | 0-10Vdc, 4-20mA | 故障信号接点 | 3 个 NO/NC 继电器接点 | 内 建功能 | PID 回 授控制 ，输出频率 High/Low 限设定，瞬间停电再启动，异常故障再启动， S 曲线，计数器，节能运转，数位频率输出信号，异常记录，参数锁定及重置， REV 禁止，过电流失速防止，过电压失速防止，风机、水泵程序运转 ,Flying Start. | 保护功能 | 过电压，过电流，低电压，外部异常中断，电机过负载，接地保护，驱动器过负载，驱动器过热 , 最高载波频率由温度控制 , 输入 欠相保护 . | 数位操作器 | 含 8 个功能键， 5 位数的 7 段 LED ， 5LEDs 状态指示，可设定频率 F ，实际输出频率 H ，输出电流 A ，使用者自定义物理量 U ，压力设定 / 显示 , 参数 READ/WRITE ，故障信息显示， RUN 、 STOP/RESET 、 FWD/REV 、 JOG 运转 | 环
境
条
件 | 操作环境温度 | -10 ℃ to +50 ℃（ +50 ℃无防尘盖） | 储存温度 | -20 ℃ to +60 ℃ | 操作环境湿度 | 90%RH 以下（无结露） | 安装高度 | 1000m 以下，无腐蚀性气体、液体、粉尘 | 振动 | 20Hz 以下 9.80665m/s 2 (1G) ， 20~50Hz 5.88m/ s 2 (0.6G) |
|
|
