松下可程式控制器PLC系列之PANASONIC FPX plc | | PANASONIC FPX | | 电晶体主机 C60T/C30T内含4轴脉波输出(100K*2/20K*2);C14T内含3轴脉波输出(100K*2/20K*1)
超高速演算 基本命令0.32μs/Step (以5K Step程式:35%基本命令 65%应用命令;演算周期约1.9ms)
充裕的容量 C60/C30程式容量32K(C14程式容量16K)
高扩充点数 I/O扩充点数最多高达382点
高保护可为Download Only或8位数密码保照 (密码可使用A-Z/a-z/0-9;可有218兆种组合)
USB支援 C60/C30支援USB埠:方便一般NoteBooK使用 |
| |
FPX 产品特色∶
建立新的PLC标准
FP-X 满足多样化的需求
容量、处理速度、安全性和扩充能力
一部能够满足小型规模设备控制需求的通用PLC依使用者要求而诞生
高效能的FP-X能够快速且可靠地解决您的需求 |  | 超高速处理
高速扫描基本指令可达0.32μs(5 ksteps*1的扫描时间为1.9ms)
足以符合精巧型PLC需求的0.32μsec处理速度，在需要高速扫描时依然适用。
*1: 一个5-kstep程式包含35%的基本指令和65%的应用指令（资料转换、4个操作）
超额的大容量
拥有充足意见区域*2的32 ksteps 程式容量
32 ksteps 的程式容量超过大部份精巧型PLC，可以弹性地因应各种未来需要扩充设备之应用的需求。
*2: C14R: 16 ksteps, C30R,C60R: 32 ksteps
搭配多样化选项的高扩充能力
拥有最大300个点*3的I/O扩充，并可接附功能扩充卡匣作为进一步扩充
当您需要少量地新增功能时，扩充卡匣能够轻易地提升功能而节省您的成本。扩充FP0转接器能够连接3个额外FP0扩充单元。
*3: 当扩充单元E30R问市。
高安全性
采用8位数字密码和禁止功能上载的程式保护
配备USB埠*4
使用USB排线(AB型)可直接和PC连接。
*4: C14R未配备。 |
|
满足各种需求的高扩充能力产品线
松下PLC专为快速满足使用者需求设计的产品线提供高等级的满意度
■产品线

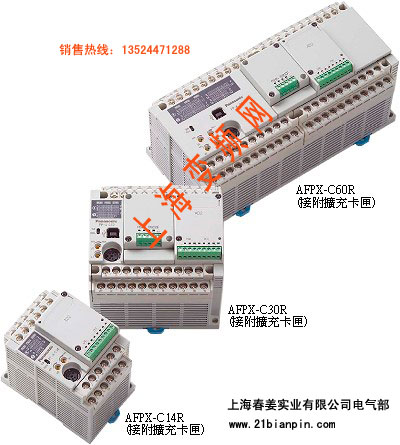

| 控制单元 |  | AFPX-C14R | 电源供应器(100 到 240V AC)
DC 输入: 8 (24V DC)
继电器输出: 6 (250V AC/2 A)
程式容量: 16 ksteps
电位计: 2 |  | AFPX-C30R | 电源供应器(100 到 240V AC)
DC 输入: 16 (24V DC)
继电器输出: 14 (250V AC/2 A)
程式容量: 32 ksteps
电位计: 2
配备一个USB通讯埠 |  | AFPX-C60R | 电源供应器(100 到 240V AC)
DC 输入: 32 (24V DC)
继电器输出: 28 (250V AC/2 A)
程式容量: 32 ksteps
电位计: 4
配备一个USB通讯埠 | | 扩充单元 |  | AFPX-E16R | DC 输入: 8 (24V DC)
继电器输出: 8 (250V AC/2 A)
备注) 因为E16R无法提供电源给其他单元，因此不能将
?? 两个以上的E16R串接在一起。 |  | AFPX-E30R
(Introduced soon) | DC 输入: 16 (24V DC)
继电器输出: 14 (250V AC/2 A)
备注) 可新增高达8个包含E16R和EFP0的单元。 | 附加卡匣
(通讯卡匣) |  | AFPX-COM1 | 通讯卡匣 (RS232C 1 ch.) | | AFPX-COM2 | 通讯卡匣 (RS232C 2 ch.) | | AFPX-COM3 | 通讯卡匣
(RS485/422 可选择 1 ch.) | | AFPX-COM4 | 通讯卡匣
(RS485 1 ch + RS232C 1 ch.) | | (应用卡匣) |  | AFPX-IN8 | 输入卡匣 (24V DC, 8 输入 ch.) | | AFPX-TR8 | 输出卡匣
(NPN 电晶体 0.3A, 8 输出 ch.) | | AFPX-AD2 | 比输入卡匣
(12-bit 位元非绝缘 0 到 10 V/O 到 20mA, 2 ch.) | | AFPX-PLS | 脉冲 I/O 卡匣
(高速计数器输入∶单相 80 kHz 2ch., 双相 30kHz 1 ch.)
(脉冲输出∶1轴 100 kHz < cw/ccw, 脉冲 + 记号 >) |  | AFPX-MRTC | 搭配即时时脉的主记忆体卡匣
(32 ksteps 程式记忆体 + 年/月/日/小时/分钟中的
即时时脉)
*即时时脉需要选购电池。 | 扩充 FP0
配接器 |  | AFPX-EFP0 | 可达3个FP0扩充单元可连接。 | | Part number | Specifications | FP0-E8X
FP0-E16X
FP0-E8YT
FP0-E8YRS
FP0-F16T
FP0-E16P
FP0-E32T
FP0-E32P
FP0-E8RS
FP0-E16RS | 8 ch. DC 输入, MIL 接头
16 ch. DC input, MIL 接头
8 ch. 电晶体输出, MIL 接头
8 ch. 继电器输出, 螺旋终端机区块
16 ch. 电晶体输出, MIL 接头
16 ch. PNP 输出，MIL 接头
16 ch. DC 输入, 16 ch. 电晶体输出, MIL 接头
16 ch. DC 输入, 16 ch. PNP 输出, MIL 接头
4 ch. DC 输入, 4 ch. 继电器输出, 螺旋终端机区块
8 ch. DC 输入, 8 ch. 继电器输出, 螺旋终端机区块 | FP0-A21
FPO-A80
FPO-A04V
FPO-A01I
FPO-TC4
FPO-TC8 | 2 ch. 类比输入, 1 ch. 输出
8 ch. 类比输入
4 ch. 类比(电压)输出
4 ch. 类比(电流)输出
4 ch. 撒母耦合输入
8 ch. 撒母耦合输入 | FP0-IOL
FP0-CCLS | I/O连结单元
CC-连结单元 | FP0-E32RS *1
FP0-RTD6 *1
FP)-DPS2 *1 | 16 ch DC 输入, 16 ch 继电器输出, 螺旋终端机区块
6 ch RTD 输入
PROFIBUS 远端 I/O 单元 |
*1 由 Panasonic Electric Works 欧洲AG提供 |
|
■规格
| 项目 | 规格 | | 程式方式 | 延迟标记方法 | | 控制方式 | 周期操作方式 | | 程式记忆体 | 内建快闪ROM (不须备份电池) | | 程式容量 | 16 ksteps (C14R) 32 ksteps (C30R,C60R) | | 操作处理速度 | 基本指令0.32μ s/step | | 基本指令 | 93 | | 应用指令 | 216 | | 外部输入(X) | 1760个点*1 | | 外部输出(Y) | 1760个点*1 | | 内部继电器 (R) | 4096个点 | | 特殊内部继电器 (R) | 192个点 | | 连结继电器(L) | 2048个点 | | 计时器、计数器 (T/C) | 总共1024个点计时器（1ms .10ms .100ms .1s单位 )X32767
计数器可算到1到32767 | | 资料暂存器 (LD) | 12285个字(C14R).32765(C30R,C60R) | | 连结资料暂存器 (LD) | 256个字 | | 特殊资料暂存器 (DT) | 374个字 | | 索引暂存器 (10到ID) | 14个字 | | 主控制继电器(MCR) | 256个点 | | 标签数量(LOOP) | 256个标签 | | 差动数量 | 可达程式容量 | | 阶梯数量 | 1000个阶梯 | | 子程式数量 | 500条子程式 | | 中断程式数量 | 15条程式(14条外部,1条固定) | | 高速计时器*2 | 控制单元内建计时器:单相8ch(10kHz) 或双相4ch(5kHz)
脉冲1/0卡匣(AFP-PLS):单相2ch(80kHz) 或双相1ch(30kHz)? | | 脉冲输出*3 | 脉冲1/0卡匣(AFP-PLS):一个单元(单一轴)100kHz或两个单元(双轴)80kHz | | 脉冲截取输入/中断输入 | 总共14个点(包含高速计数器) | | 周期性中断 | 0.5ms到30s | | 电位计 | 2个点(0到1000)(C14R,C30R) 4个点(0到1000)(C60R) | | 持续扫描 | 可能 | | 即时时脉 | 有配备(仅在有安装AFPX-MRTC时才可以使用)*4 | 快闪ROM
备份*6 | 经由F12.P13命令备份 | 资料暂存器(32765个字) | | 断电时自动备份 | 计数器16个点(100到1023).内部继电器128个点(R2470到R255F)资料暂存器55个字 | | 电池备份 | 系统暂存器配置储存区中的记忆体(仅在安装电池时)*5 | | 电池寿命(未提供电源时) | 安装AFPX-MRTC 前 C14R:1230天 (在25°C温度下实际操作为10年)
C30R.CR60:990天 (在25°C温度下实际操作为10年)
安装AFPX-MRTC 後 C14R:780天 (在25°C温度下实际操作为10年)
C30RC60R:680天 (在25°C温度下实际操作为10年)
(C30R和C60R,可以安装两颗以上的电池。如此一来电池寿命可以延长许多次) | | 密码 | 可以(4或8个字元可供选择) | | 自我诊断功能 | 看门狗计时器 程式语法的检查 | | 意见储存 | 可以(328KB) (不须备份电池) | | PLC连结功能 | 最多16个单元.连结继电器1024个点.连结暂存器128个字(无须资料转换或远端程式化) | | 以RUN模式重新写入 | 可以 |
| | ＊1 | 可用点的确实数量授限於硬体。 | | ＊2 | 核定输入电压24 V DC,25°C的规格。频率可能因电压和温度降低。 | | ＊3 | 最大频率因操作方法而定。请参考使用手册中的详细说明。 | | ＊4 | 日历准确性:在0°C为:119秒/月或更少,在25°C为:51秒/月或更少,在55°C为:148秒/月或更少(即时时脉需要安装电池)。 | | ＊5 | 在未安装电池的情况下,将资料储存在储存区时,资料会不清楚并产生不具意义的资料值。当电池电量耗尽时也会发生同样的状况。 | | ＊6 | 可能重新写入的数量为10,000个或更少。 |
|

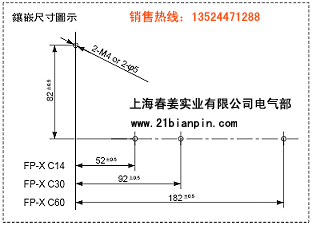

■FP-X 控制单元尺寸 (单位∶mm)

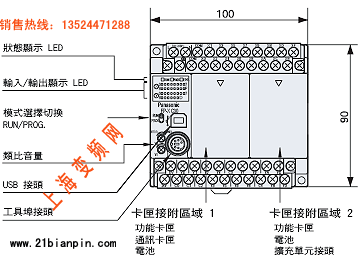

| ●AFPX-C14R(和扩充 I/O 单位 AFPX-E16R 相同尺寸)
| ●AFPX-C30R

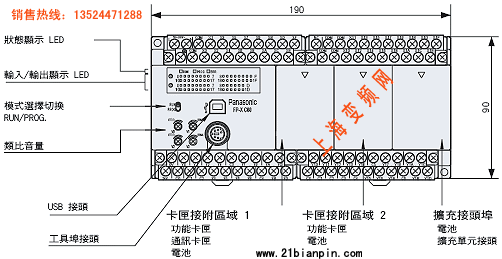

| ●AFPX-C60R
|

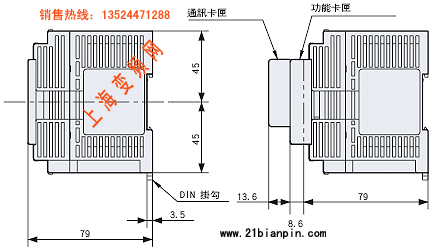

●已安装扩充卡匣(功能和通讯)的尺寸
|

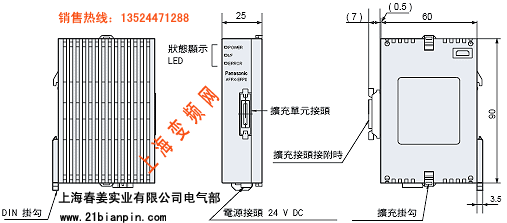

■FP-X 扩充 FP0 配接器尺寸 (单位∶mm) |
|
