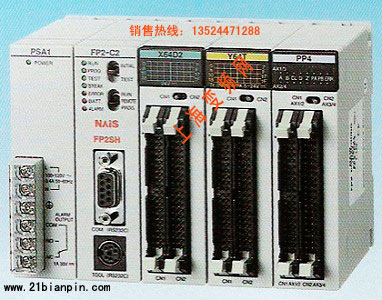

■松下PLC规格
| 项目 | FP2 CPU单元 | FP2SH CPU单元 | | FP2-C1(AFP2211).FP2-C1D(AFP2212)FP2-C1SL(AFP2214) | FP2-C2(AFP2231).FP2-C2P(AFP2235)FP2-C3P(AFP2255) | | 程式化方式/控制方式 | 阶梯图方式/循环运算方式 | | 控制1/0点数 | 基本结构时 | 最多768点(12模组) | | 扩充结构时 | 最多1600点(25模组) | | 使用远端1/0时 | 最多2048点(使用S-LINK或MEWNET-F时) | 最多8192点(使用S-LINK或MEWNET-F时) | | 程式容量 | 内藏记忆体 | 约16k步 | 约60k步(FP2-C3P时约120k步。) | | 使用扩充记忆体时 | 约32k步*8 | － | | 命令语数 | 基本指令 | 95种 | 95种 | | 应用指令 | 428种 | 431种 | | 演算速度(代表值) | 基本指令 | 0.35μ s~/指令 | 0.03μ s~/指令 | | 应用指令 | 0.93μ s~/指令 | 0.06μ s~/指令 | | 运算用记忆体点数 | 继电器 | 外部输入(X) | 2048点*2 | 8192点*2 | | 外部输出(Y) | 2048点*2 | 8192点*2 | | 内部继电器 (R) | 4048点*1 | 14192点*1 | | 计时器、计数器 (T/C) | 合计1024点*1 | 合计3072点*1 | 计时器:1ms .10ms .100ms .1s单位
计时范围:各单位 × 32767为止 计数器可算到1~32767 | | 连结继电器(L) | 2048点*1*3 | 10240点*1*3 | | 脉波继电器(P) | 1024点*1 | 2048点*1 | | 异常通知继电器(E) | 无 | 2048点*1 | | 记忆体区域 | 资料暂存器 (LD) | 6000字*1 | 10240字*1 | | 档案暂存器 (FL) | 0~14333字(扩充时为0~30717字。)*1 | 32765字X3bank*1 | | 连结暂存器 (LD) | 256字*1*4 | 8448字*1*4 | | 计时器/计数器设定值区域(SV) | 1024字 | 1024字 | | 计时器/计数器经过值区域(EV) | 1024字 | 1024字 | | 索引暂存器 (10到ID) | 14个字
? | 14个字× 16bank
? | | 微分点数 | 点数无限制 | | 辅助计数器 | 点数无限制,减计数计时器(0.01~327.67秒) | | 移位暂存区 | 最多256点 | 最多887点 | | 主控制继电器(MCR)点数 | 256点 | 256点(FP2-C3P,第1和第2程式各256点。) | | 标签数(JMP+LOOP) | 合计256点 | 256点(FP2-C3P,第1和第2程式各256点。) | | 步阶阶梯图数 | 1000工程*1 | 1000工程(FP2-C3只限於第一程式。) | | 副程式数 | 100副程式 | | 中断程式数量 | 1程式(定时中断:在0.5ms?1.5s的范围内可设定时间间隔。)(FP2-C3只限於第一程式。) | | 注解输入 | 可以使用。*6 | 可以使用(内藏) | | 万年历计时器功能 | 年(公历後2位).月.日.时(24h表示).分.秒.星期*5*6（在FP2SH内 | | 连结功能 | PLC间连结.电脑连结.远端程化.数据机.资料传送 | | 自我诊断功能 | 看门狗计时器 ,记忆体异常的检测,I/O异常的检测 .电池异常的检测程式语法的检查等 | | 其他功能 | ROM运转功能(*7).运转中改写区块程式的功能.强制I/O.中断处理.测试运转.常数扫描.机械语程式 | | 记忆体备份时间 (锂电池保持时间) | 10000小时以上(实际使用值:约13000小时) | 3500小时以上(实际使用值:约31000小时) | | | 装配了
扩充记
忆体时 | FP2-EM1 (AFP2201) | 9000小时以上(实际使用值:约12000小时) | － | FP2-EM2 (AFP2202)
FP2-EM3 (AFP2203) | 8000小时以上(实际使用值:约12000小时) | － | | FP2-EM6 (AFP2206) | 8500小时以上(实际使用值:约12500小时) | － | | FP2-EM7 (AFP2207) | 10000小时以上(实际使用值:约13000小时) | 3500小时以上(实际使用值:约31000小时) |
|
| 注) | *1. | 通过系统暂存器可设定为保持或不保持 | | *2. | 程式的可用点数如图所示,但外部I/O所使用的点数授I/O单元数的限制。 | | *3. | 也可作为内部继电器使用。 | | *4. | 也可作为资料暂存器使用。 | | *5. | 万年历经度:在0°C月差90秒以下、25°C月差40秒以下、55°C月差98秒以下。 | | *6. | FP2-EM1、EM2、EM3扩充记忆体单元其中之一为必须。 | | *7. | FP2-EM3、EM6、EM7扩充记忆体单元其中之一为必须。 | | *8. | FP2-EM2、EM3、EM6扩充记忆体单元其中之一为必须。 |
|
1.CPU单元(内藏)
|
| 品牌 | 演算速度 | 内藏RAM | 选配记忆体 | 其他 | 型号 | 订购编号 | | 扩充RAM | ROM | IC卡 | 万年历计时器 | 注解记忆体 | | FP2 | 标准型
CPU单元 | 0.35μ s~ | 16k步注1) | ○
(另外出售) | ○
(另外出售) | × | ○
注2) | ○
注3) | FP2-C1 | AFP2211 | 附64点输入
CPU单元 | FP2-C1D | AFP2212 | 附S-LINK
CPU单元 | FP2-C1SL | AFP2214 | | FP2SH | 60k
标准型 | 0.03μ s~ | 60k步 | × | ○
(另外出售 | × | ○
(内藏) | ○
(内藏) | FP2-C2 | AFP2231 | 60k型
附IC卡片I/F | 60k步 | × | ○
(内藏) | ○
(另外出售 | ○
(内藏) | ○
(内藏) | FP2-C2P | AFP2235 | 120k型
附IC卡片I/F | 120k步 | × | ○
(内藏) | ○
(另外出售 | ○
(内藏) | ○
(内藏) | FP2-C3P | AFP2255 |
|
| 注) | *1. | 在FP2 CPU单元上,利用选配记忆体的扩充RAM可扩充到32k步。 | | *2. | 在FP2 CPU单元使用万年历计时器,附万年历计时器的选配记忆体是必备的。 | | *3. | 在FP2 CPU单元容纳注解记忆功能,附注注解记忆体的选配记忆体是必备的。 |
|
2.选配记忆体
|
| 品名 | 功能 | 型号 | 订购编号 | | 注解 | 万年历计时器 | 扩充RAM | ROM连结座 | | FP2用 | 扩充记忆体单元 | ○ | ○ | × | × | FP2-EM1 | AFP2201 | | ○ | ○ | ○ | × | FP2-EM2 | AFP2202 | | ○ | ○ | ○ | ○ | FP2-EM3 | AFP2203 | | × | × | ○ | ○ | FP2-EM6 | AFP2206 | | × | × | × | ○ | FP2-EM7 | AFP2207 | | F-ROM | 是用於程式拷贝和ROM运转的FLASH-ROM,相当於SST-29EE010-120-4C-PH
在安装於CPU单元主体的情况下。用程式编写工具写入 | FP2-EM4 | AFP2204 | | EF-ROM | 是用於程式保存和ROM运转的FLASH-ROM,相当於M27C1001-12F1
需要普通ROM撰写著 | FP2-EM15 | AFP2205 |
|
3.选配记忆体
|
| 品名 | 规格 | 订购编号 | FP2SH
AFP2231用ROM | 扩充记忆体单元 | 是为在CPU单元主体上装载ROM而配备的连结座 | AFP2207 | | F-ROM | 是用於程式拷贝和ROM运转的FLASH-ROM
相当於SST-29EE020-150-4C-PH
在安装於CPU单元主体的情况下。用程式编写工具写入 | AFP5208 | | EF-ROM | 是用於程式保存和ROM运转的FLASH-ROM,相当於M27C2001-150F1需要普通ROM撰写著 | AFP5209 | FP2SH
附IC卡片I/F专用的小PC卡片 | F-ROM | 不需要备份,因此最适合用做程式记忆体,使用资料记忆体时专用於读取。 | AFP50020 | | SPAM | 最适合用资料记忆体。也可以用於程式备份。
电池备份。 | AFP52000 |
|
|
4.基板
|
| 品名 | 规格 | 型号 | 订购编号 | | FP2基板 | 5模组(不可用於扩充) | FP2-BP05 | AFP25005 | | 7模组(基本.扩通用充) | FP2-BP07 | AFP25007 | | 9模组(基本.扩通用充) | FP2-BP09 | AFP25009 | | 12模组(基本.扩通用充) | FP2-BP12 | AFP25012 | | 14模组(基本.扩通用充) | FP2-BP14 | AFP25014 | | FP2扩充连结线 | 0.6m | FP2-EC | AFP2510 |
|
5.电源单元
|
| 品名 | 规格 | 型号 | 订购编号 | | FP2电源单元 | 输入100~120V AC 输出2.5A | FP2-PAS1 | AFP2631 | | 输入200~240V AC 输出2.5A | FP2-PAS2 | AFP2632 | | 输入100~240V AC 输出5A | FP2-PAS3 | AFP2633 | | 输入24V AC 输出5A | FP2-PSD2 | AFP2634 |
|
6.输入/输出单元
|
| 品名 | 种类 | 点数 | 连接方式 | 规格 | 型号 | 订购编号 | | FP2输入单元 | DC输入 | 16点 | 端子台 | 12~24 V DC | FP2-X16D2 | AFP23023 | | 32点 | 连接器 | 24 V DC | FP2-X32D2 | AFP23064 | | 64点 | 连接器 | 24 V DC | FP2-X64D2 | AFP23067 | | FP2输出单元 | 记电器输出 | 6点 | 端子台 | 5A 2点 /1个共点 | FP2-Y6R | AFP23101 | | 16点 | 端子台 | 2A 8点 /1个共点 | FP2-Y16R | AFP23103 | | 电晶体输出NPN | 16点 | 端子台 | 0.5A(12~24 V DC) .0.1A(5A V DC) | FP2-Y16T | AFP23403 | | 32点 | 连接器 | 0.1A(12~24 V DC) .50mA(5A V DC) | FP2-Y32T | AFP23404 | | 64点 | 连接器 | 0.1A(12~24 V DC) .50mA(5A V DC) | FP2-Y64T | AFP23407 | | 电晶体输出PNP | 16点 | 端子台 | 0.5A(12~24 V DC) .0.1A(5A V DC) | FP2-Y16P | AFP23503 | | 32点 | 连接器 | 0.1A(12~24 V DC) .50mA(5A V DC) | FP2-Y32P | AFP23504 | | 64点 | 连接器 | 0.1A(12~24 V DC) .50mA(5A V DC) | FP2-Y64P | AFP23507 | | FP2输入/输出混合单元 | DC输入
电晶体输出NPN
? | 输入32点输出32点 | 连接器 | 输入24V AC
输出0.1A(12~24 V DC) .50mA(5A V DC) | FP2-XY64D2T | AFP23467 | 输入24V AC
输出0.1A(12~24 V DC) .50mA(5A V DC)
附ON脉波撷取输入 | FP2-XY64D7T | AFP23477 | DC输入
电晶体输出PNP | 输入32点输出32点 | 连接器 | 输入24V AC
输出0.1A(12~24 V DC) .50mA(5A V DC) | FP2-XY64D2P | AFP23567 | 输入24V AC
输出0.1A(12~24 V DC) .50mA(5A V DC)
附ON脉波撷取输入 | FP2-XY64D7P | AFP23577 |
|
| 注) | 附带散线用连结器。接线时需用专用工具(品号AXY52000)。
使用终端或排线连结座时.请另外订货。 |
|
7.与远端输入/输出相关的高功能单元
|
| 品名 | 规格 | 输出/输入点数 | 型号 | 订购编号 | FP2
附S-LINK的CPU单元 | 与省配线系统S-LINK直线相接。
试装载了128×2ch的CPU单元。 | S-LINK部份有256点。 | FP2-C1SL | AFP2214 | FP2
S-LINK单元 | 与SUNX公司的省配线系统S-LINK直线相接。
试装载了128×1ch的CPU单元。 | 每个单元有128点。 | FP2-SL2 | AFP2780 | FP2
多功能连结单元 | 可作为远端输入/输出系统MENET-F的亲局连结。
最适合於使用点数很多的远端输入输出系统。 | 每个单元最多有2048点。 | FP2-MW | AFP2720 |
|
8.类比输入/输出用高功能单元
|
| 品名 | 规格 | 输出/输入点数 | 型号 | 订购编号 | FP2
类比输入单元 | 电压:1~5V.-10+.-100~+100mV
电流:-20~+20mA*1
热电偶:S.J.K.T.R.N
测温电阻:Pt100.JPt100.JPt1000 | 类比输入8ch | FP2-AD8X | AFP2401 | | 测温电阻:Pt100.JPt100.JPt1000 | FP2-RTD | AFP2402 | 电压:1~5V.-10~+10V
电流:4~20mA . -20~+20mA | FP2-AD8V1 | AFP2400L | 电压:1~5V.-10+.-100~+100mV
电流:4~20mA . -20~+20mA
热电偶:S.J.K.T.R.N
测温电阻:Pt100.JPt1000 | FP2-AD8 | AFP2400 | FP2
类比输出单元 | 电压:-10~+10V
电流:0~20mA
解析度:1/4096 | 类比输出4ch | FP2-DA4 | AFP2410 |
*使用附带的电阻 |
9.位置控制单元、计数控制用单元
|
| 品名 | 规格 | 型号 | 订购编号 | | 输出型 | 控制轴数 | 速度指令 | FP2
位置控制单元
RTEX | 网路 | 2轴型
(直线,圆弧补间,同步) | 1pps~32Mpps | - | AFP243610 | 4轴型
(2轴直线或圆弧,
3轴直线或螺旋,
2轴同步) | - | AFP243620 | 8轴型
(2轴直线或圆弧,
3轴直线或螺旋,
2轴同步) | - | AFP243630 | FP2
位置控制单元
多功能型注3)
? | 电晶体 | 独立2点 | 1pps~500kpps | FP2-PP21 | AFP2452 | | 独立4点 | FP2-PP41 | AFP2433 | | 线性驱动 | 独立2点 | 1pps~4Mpps | FP2-PP22 | AFP2434 | | 独立4点 | FP2-PP42 | AFP2435 | P2
位置控制单元
补间型 | 电晶体 | 2轴
(直线,圆弧补间,同步) | 1pps~500kpps | - | AFP243710 | 4轴
(2轴直线或圆弧,
3轴直线或螺旋,
2轴同步) | AFP243720 | | 线性驱动 | 2轴
(直线,圆弧补间,同步) | 1pps~4Mpps | - | AFP243711 | 4轴
(2轴直线或圆弧,
3轴直线或螺旋,
2轴同步) | AFP243721 | FP2
高速计数器单元 | 中断输入8点
高速计数器4ch
比较输入8点
输入:24V DC
输出:5~24 V DC(0.1A 12点/0.8A 4点) | NPN输出 | FP2-HSCT | AFP2441 | | PNP输出 | FP2-HSCP | AFP2451 | FP2
脉波输入/输出单元 | 中断输入8点
高速计数器4ch
比较输入8点
脉波输出4ch
输出:5~24 V DC(0.1A 12点/0.8A 4点) | NPN输出 | FP2-PXYT | AFP2442 | | PNP输出 | FP2-PXYP | AFP2452 |
|
| 注1) | 附带散线用连结器。接线时需用专用工具(品号AXY52000)。
使用终端或排线连结座时.请另外订货。 | | 注2) | 关於马达驱动器I/F终端II,请参考FPΣ有关项目。 | | 注3) | 以前的FP2位置控制单元(AFP2430和AFP2431)和FP2位置控制单元多功能型不可互换。详细情形请向本公司查询。 |
|
10.序列通信/网路单元
|
| 品名 | 规格 | 型号 | 订购编号 | FP2
多功能通讯单元 | 以1台对应电脑连线.泛用通信和PLC连结的3种模式。
PS232C.RS422.RS485 | FP2-MCU | AFP2465 | FP2
多功能通讯单元的通讯区块 | 装卸式序列通讯区块 | PS232C | FP2-PS232C | AFP2803 | | RS422 | FP2-RS422 | AFP2804 | | RS485 | FP2-RS485 | AFP2805 |
|
11.显示面板/电脑界面器用单元
|
| 品名 | 规格 | 频道数 | 型号 | 订购编号 | FP2
电脑通讯单元 | 可与电脑进行1:1通讯的单元
RS232C×2ch。可以操作显示面板进行连结。 | 2ch | FP2-CCU | AFP2462 |
|
| 注) | 配线时请使用附属於单元的D子连结器或另外出售的连结器。 |
|
12.泛用序列通信用单元
|
| 品名 | 规格 | 频道数 | 型号 | 订购编号 | FP2
序列资料单元 | 可与通用RS232C装置进行通讯
以指令实行序列资料通信 | 2ch | FP2-SDU | AFP2460 |
|
| 注) | 配线时请使用附属於单元的D子连结器或另外出售的连结器。 |
|
13.与连线相关的高功能单元/软体
|
| 品名 | 规格 | 型号 | 订购编号 | FP2
多功能连线单元 | 可进行PLC间的连线
与MEWNET-W和MEWNET-W2对应 | FP2-MW | AFP2720 | FP2
乙钛网路单元
? | FP2/FP2SH用对应於乙钛网路的连线单元
安装在CPU一测的基板上进行使用 | FP2-ET1 | AFP2790 | | Control Configurator ET | 乙钛网路的连线单元的设定用日文版软体 | － | AFPS32110 | | 乙钛网路的连线单元的设定用英文版软体 | － | AFPS32510 |
|
14.维修备品
|
| 品名 | 规格 | 订购编号 |
维修用电池 | FP2用。相当於CR2450的钮扣电池。
与FP-C系列通用。 | AFC8801 | FP2SH CPU单元用。附带连结器。
与FP3/FP10SH CPU单元通用。 | AFP8801 | | 空白单元 | 空槽位用的盖子 | AFP2300 |
|
