松下可程式控制器PLC系列之PANASONIC FP0 |
| 时间：2009-02-28 06:12:05 来源：上海变频网 作者： |
松下可程式控制器PLC系列之PANASONIC FP0 | | PANASONIC FP0 | | 演算时间∶0.9μs
控制点数∶10~128点
程式容量∶2.7k/5k/10k |
| |

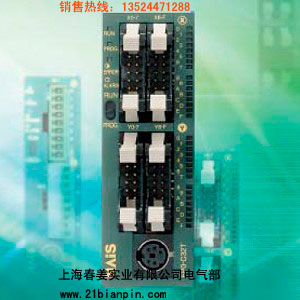

FP0 产品特色∶

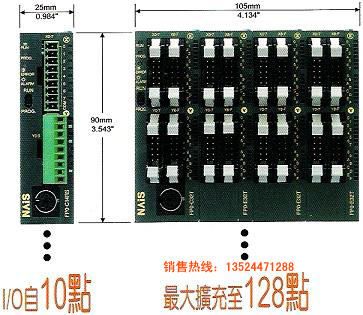

 | ■特点 - 小型尺寸W25xH90xD60mm(32点主机W30)超越一般歹型PLC尺寸概念，有助於控制盘小型化。
- 最大扩充3单元128点I/O
采嵌入式扩充不需扩充线组合，扩充至3单元宽幅只105mm。
- 演算速度0.9μs
500阶之程式约只需1ms处理。
- 配合小型本体之端子型式
继电器出力型采拆卸式欧式端子台，电晶体出力型采牛角接头。
- 松下PLC程式容量最大达10k及含RTC机种推出。
|
|
■功能规格 |
| 项目 | 规格 | 10点型
（限於记电器输出） | 14点型
（限於记电器输出） | 16点型
（限於电晶体输出） | 32点型
（限於电晶体输出）） | S-LINK对应型 | 32点T型
（限於电晶体
输出） | | 输入/输出点数 | 限於控制单元 | 10点
（输入6点.输出4点） | 14点
（输入8点.输出6点） | 16点
（输入8点.输出8点） | 32点
（输入16点.输出16点） | S-LINK部份最多128点
（输入64点.输出64点） | 32点
（输入16点.
输出16点） | 扩充时1
＊以控制单元相同的输出构成的情况下 | 最多58点 | 最多62点 | 最多112点 | 最多128点 | 扩充部分最多96点 | 最多128点 | 扩充时2
＊混有继电器/电晶体的情况下 | 最多106点 | 最多110点 | 最多112点 | 最多128点 | 最多128点 | | 程式化方式/控制方式 | 阶梯图方式/循环运算方式 | | 程式记忆体 | 内脏EEP-ROM(不需要备份电池) | | 程式容量 | 2.7K步 | 5K步 | 10K步 | | 命令语数 | 基本指令 | 83种 | | 应用指令 | 113种 | | 演算速度(代表值/步) | 基本指令 0.9μ s/步 | | 运算用记忆体 | 记电器 | 内部继电器(R) | 1008点(R0~R63F) | | 计时器/计数器(T/C) | 144点
计时器（1ms .10ms .100ms .1s单位 )的计数范围到X32767为止
计数器的计数范围是1~32767 | | 记忆体区域 | 资料暂存器（DT) | 1660字 | 6144字 | 16384字 | | 索引暂存器(1X.1Y) | 2字 | | 主局控制继电器(MCR) | 32点 | | 标签数(JMP+LOOP) | 64点 | 255点 | | 微分点数 | 无限制 | | 步接数 | 128工程 | 704工程 | | 最大副程式数量 | 16个副程式 | 100个副程式 | | 特殊功能 | 高速计数器 | 单相4点(合计10kHz)或2相2点(合计2kHz)* | 无 | 有(与32典型相同) | | 脉波输出 | 无 | 2点(合计10kHz*)2频道可各自独立控制* | 无 | 有(与32典型相同) | | PWM输出 | 无 | 0.15Hz~1kHz | 无 | 有(与32典型相同) | | 脉波摄取输入/中断输入 | 合计6点(包括高速计数器) | 无 | 有(与32典型相同) | | 中断数目 | 7个程式(外部6点.内部1点) | ? | ? | | 定时中断 | 0.5ms~30s | | 常数扫描 | 可以 | | RS232C通信埠 | 在FP0-C10CR.C14CR.C16CT.C32CT.T32CT.SL1型号上装载1个通信埠(3P端子台)
传送速度:300-19200bps 传送距离:15m 通信方式:半双重方式 | | 维护 | 记忆体备份 | 程式系统暂存区 | 在EEPROM保存 | | 运算用记忆体 | 固定区域EEPROM保存
计数器:4点
内部继电器:32点
资料暂存器:8字 | 固定区域EEPROM保存
计数器:16点
内部继电器:128点
资料暂存器:32字 | 利用2次进行电池
备份的计时器,计
数器,内部继电器,
资料暂存器的保
存范围可以通过
程式撰写工具被
指定 | | 通过专用命令,可以在EEPROM保存和读出资料暂存器 | | 自我诊断功能 | 看门狗计时器 程式语法的检查 | | 万年历计时器功能 | 无 | 有 | | 其他功能 | PUN时编写 .密码的设定 |
*关於使用的限制事项 请参照用户操作手册
|

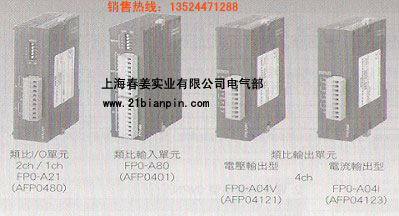

■FP0类比输入输出单元
?可以通过多频道类比对电流?电压的量程进行控制。
|  | ■特点 - 可用於FP0/FPΣ，在从小型机械到设备的广泛范围内均可使用。
在原来的类比输入8ch型和输入2ch，输出1ch的类比I/O单元外，增加了类比输出4ch型，扩大了类比控制的范围。 - 通过FP0/FPΣ实现了多频道类比控制。
在1个单元上机载输入8ch或输出4ch，最多可连接3个单元，因此可以进行多频道的类比控制。 - 以每个频道500μs的高速进行转换。（类比输出单元）
类比输出单元可用500μs的高速进行电流、电压输出的转换处理。
|
|
■规格
●FP0-A21 (AFP0480)
| 1.类比输入规格
| 项目 | 规格 | | 输入点数 | 2频道/单元 | | 输入量程 | 电压量程 | 0~5V/-10~+10V | | 电流量程 | 0~20mA | | 数字输出 | 在0~5V或0~20mA的量程内 | K0~K4000*1 | | 在-10~+10V的量程内 | K-2000~K+2000*1 | | 解析度 | 1/4000(12bit) | | 转换速度 | 1ms/频道*2 | | 综合精度 | ±1%F.S以下(0~55°C)，±0.6%F.S以下(0~25°C) | | 输入阻坑 | 电压量程 | 1MΩ以上 | | 电流量程 | 250Ω | | 最大绝对能力 | 电压量程 | ±15V | | 电流量程 | ±30mA | | 绝缘方式 | 类比输入端子~FP0内部回路间
光偶合绝缘(频道之间不绝缘)
类比输入端子~类比I/0单元外部供给电源间利用绝缘型DC/DC转换器
类比输入端子~类比输出端子间利用绝缘型DC/DC转换器 | | 输入输出占用点数 | 输入接点32点 |
| 注) | *1. | 当超过类比输入值上.下限时.数字值保持上.下限值 | | *2. | 为在控制单元的输入上反映出类比资料.须花下列时间 |
 | 2.类比输出规格
| 项目 | 规格 | | 输入点数 | 1频道/单元 | | 输入量程 | 电压量程 | -10~+10V | | 电流量程 | 0~20mA | | 数字输出 | 在-10~+10V的量程内 | K-2000~K+2000*1 | | 0~20mA的量程内 | K0~K4000*1 | | 解析度 | 1/4000(12bit) | | 转换速度 | 500μ s*2 | | 综合精度 | ±1%F.S以下(0~55°C)，±0.6%F.S以下(0~25°C) | | 输入阻坑 | 电压量程∶0.5Ω以下 | | 最大输出电流 | 电压量程∶±10mA | | 输出负载允许阻坑 | 电流量程∶300Ω以下 | | 绝缘方式*2 | 类比输入端子~FP0内部回路间 光偶合绝缘
类比输入端子~类比I/0单元外部供给电源间利用绝缘型DC/DC转换器
类比输入端子~类比输出端子间利用绝缘型利用绝缘型DC/DC转换器 | | 输入输出占用点数 | 输入接点16点 |
| 注) | *1. | 当超过类比输入值上.下限时.不进行D/A转换(类比输出仍保持以前资料) | | *2. | 为在控制单元的输入上反映出类比资料.须花下列时间 |
3.一般规格
| 项目 | 规格 | | 额定电压 | 24V DC | | 电压范围 | 21.6~26.4V DC | | 额定消耗电流 | 100mA以下(24V DC)*1 |
| 注) | *1. | 如果将类比I/0单元与控制单元相连接,则每连结类比I/0单元,控制单元一侧的消费电流最大将增加20mA |
| ●FP0-A80 (AFP0401)
1.类比输入规格
| 项目 | 规格 | | 输入点数 | 8频道/单元
(可以转换输入点数:2,4,6,8ch) | | 输入量程 | 电压量程 | 0~5V/-10~+10V/-10~+100mV | | 电流量程 | 0~20mA | | 数字输出 | 在0~5V或0~20mA的量程内 | K0~K4000*1 | 在-10~+10V的量程内
在-100~+100V的量程内 | K-2000~K+2000*1 | | 解析度 | 1/4000(12bit) | | 转换速度 | 1ms/频道*2 | | 综合精度 | ±1%F.S以下(0~55°C)，±0.6%F.S以下(0~25°C) | | 输入阻坑 | 电压量程 | 1MΩ以上 | | 电流量程 | 250Ω | | 最大绝对能力 | 电压量程 | ±15V | | 电流量程 | ±30mA | | 绝缘方式 | 类比输入端子~FP0内部回路间
光偶合绝缘(频道之间不绝缘)
类比输入端子~类比输入单元外部供给电源间
利用绝缘型DC/DC转换器 | | FP0输入占用点数 | 输入接点32点 | | 平均化处理功能 | 有/无 可以转换 |
| 注) | *1. | 当超过类比输入值上.下限时.数字值保持上.下限值 | | *2. | 为在控制单元的输入上反映出类比资料.须花下列时间 |  | | *3. | 输入频道数转换开关的设定值 | | *4. | 控制单元扫描1次可以获得2频道份的资料。即如果将输入频道数转换开关设定为8CH时，则扫描4次，控制单元上的资料可更新1次。 |
2.一般规格
| 项目 | 规格 | | 额定电压 | 24V DC | | 电压范围 | 21.6~26.4V DC | | 额定消耗电流 | 60mA以下(24V DC)* |
| 注) | *1. | 如果将类比I/0单元与控制单元相连接,则每连结类比I/0单元,控制单元一侧的消费电流最大将增加20mA |
| ●FP0-A40V (AFP04121)、FP0-A04I (AFP04123)
1.类比输入规格
| 项目 | 规格 | FP0-A40V
(电压输出型) | FP0-A40I
(电流输出型) | | 输出点数 | 电压输出4频道 | 电流输出4频道 | | 输出量程 | -10~+10V | 4~20mA | | 数字输入 | K-2000~K+2000*1 | K0~K4000*1 | | 解析度 | 1/4000 | | 转换速度 | 500μs/频道*2 | | 综合精度 | ±1%F.S以下(0~55°C)，±0.6%F.S以下(0~25°C) | | 输入阻坑 | 0.5Ω以下 | -- | | 输出负载允许阻坑 | 1000Ω以上 | 500Ω以下 | | 最大输出电流 | ±10mA | -- | | 绝缘方式 | 类比输入端子~FP0内部回路间
光偶合绝缘(频道之间不绝缘)
类比输入端子~类比输出端子间利用绝缘型利用绝缘型DC/DC转换器 | | 输入输出占用点数 | 输入接点16点
输出接点32点*3 |
| 注) | *1. | 当超过类比输入值上.下限时.在WX2写入异常标?,不进行D/A转换(类比输出仍保持以前资料) | | *2. | 为在控制单元的输入上反映出类比资料.须花下列时间 |  | | *3. | 控制单元扫描1次，向类比输出单元输出2频道份的资料。 |
2.一般规格
| 项目 | 规格 | FP0-A40V
(电压输出型) | FP0-A40I
(电流输出型) | | 额定电压 | 24V DC | 电流输出4频道 | | 电压范围 | 21.6~26.4V DC | 4~20mA | | 额定消耗电流 | 100mA以下(24V DC)* | 130mA以下(24V DC)* |
| 注) | *1. | 如果将类比I/0单元与控制单元相连接,则每连结类比I/0单元,控制单元一侧的消费电流最大将增加20mA |
|

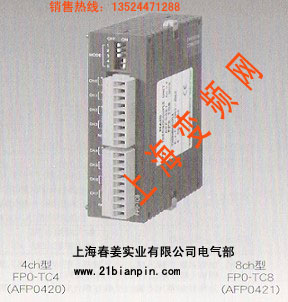

■FP0热电偶单元
?可进行高精度多点温度控制的热电偶单元
|  | ■特点 - 高精度的温度控制
综合精度为±0.8°C(在K,J,T的量程内)，可以进行高精度的温度控制。
- 最多可进行24ch的温度控制。
配备了4ch和8ch的单元，最多可进行24ch的温度控制。
- 多阶段的温度控制也很简单
与PID命令组合，可简单地实现多阶段控制、时间控制。
- 与K、J、T、R热电偶对应，适应多种主要用途。
K、J(-100°C~500°C)
T(-100°C~400°C)
R(0°C~1500°C)
|
|
■规格 |
| 项目 | 规格 | | 输入点数 | 4频道.8频道(可以转换输入点数:2.4.6.8CH) | | 输入量程 | K.J量程 | -100.0~500°C/-148.0~790°F*1 | | T量程 | -100.0~400°C/-148.0~752°F | | R量程 | 0.0~1500.0°C/32.0~1590°F*1 | | 数字输出 | | K . J | (使用°C时):K-1000~K5000 | | K . J | (使用°F时):K-1480~K7900＊1
(溢位时(°C):K1001.K5001或K8000)
(溢位时(°F):K1481.K7901或K8000)
(断线时:K8000)＊2
(资料准备中:K8001)＊3 | | K . J | (使用°C时):K-1000~K5000 | | K . J | (使用°F时):K-1480~K7900＊1
(溢位时(°C):K1001.K4001或K8000)
(溢位时(°F):K1481.K7521或K8000)
(断线时:K8000)＊2
(资料准备中:K8001)＊3 | | K . J | (使用°C时):K0~K15000 | | K . J | (使用°F时):K320~K15901＊1
(溢位时(°C):K0.K15901或K16000)
(溢位时(°F):K0.K15901或K16000)
(断线时:K16000)＊2
(资料准备中:K16001)＊3 |
| | 解析度 | 0.1°C | 取样周期*5
? | 300ms : 输入点数转换为2ch时＊4
500ms : 输入点数转换为4ch时＊4
700ms : 输入点数转换为6ch时＊4
900ms : 输入点数转换为8ch时＊4 | | 综合精度 | | K.J量程 | (-100.0~500°C) | : | ±8°C以下 | | T量程 | (-100.0~400°C) | : | ±8°C以下 | | R量程 | (0~99.9°C) | : | ±3°C以下 | | (100~299.9°C) | : | ±2.5°C以下 | | (300~1500°C) | : | ±2°C以下 |
| | 输入阻电 | 1MΩ以上 | | 绝缘方式 | | .热电偶输入端子~FP0内部回路间 | | 光偶合绝缘.DC/DC转换器绝缘 | | .热电偶输入端子各ch间 | | PhotoMOS继电器绝缘 |
| | 输入输出占用点 | 输入接点32点*6 |
| | ＊1 | 以°F(华氏度)表示时。与以°C(摄氏度)表示相比.数字值(表示温度的数字)会变大,因此可测的上限温度会降低。 | | ＊2 | 热电偶断线时,在70秒以内数字值会显示为K8000或K16000。
为避免由於断线所产生的危险,请在对其进行处理之後,交换电热偶。 | | ＊3 | 打从开电源和资料出现之前,数字值会显示为K8001或K16001,为避免使用在此时间的资料,请编制相对的阶梯图程式。 | | ＊4 | 是输入CH数转换开关的设定值。 | | ＊5 | 从过去8次的转换值之中消除最大值和最小值後,取其馀的6次的平均值,因此对於急剧的温度变化,数字值的反应需要时间。 | | ＊6 | 控制单元扫描1次。读取2ch份的资料。请使用在商品介绍。用户操作手册中记载的范例程式读取资料。 |
|
|
