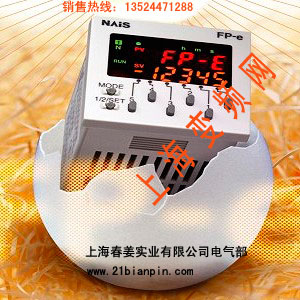

松下可程式控制器PLC系列之PANASONIC FPe | | PANASONIC FPe | | 演算时间∶0.9μs
控制点数∶12~14点
程式容量∶2.7k |
| |

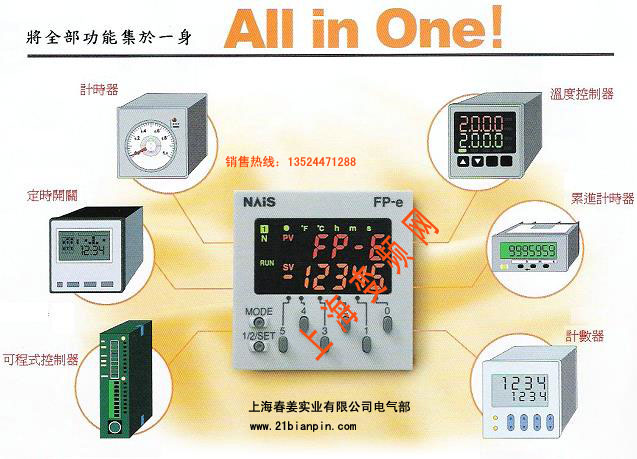

FPe 产品特色∶
 | ●可以显示三种颜色
可以显示简字母与数值。也可以显示非常简的讯息及计时器和计数器的设定值/经过值。 | ●小型化；节省空间
在面板上安装，可省下控制面板的空间。
尺寸是48×48×70mm(内部深度)，属小型。 | ●相当於FP0-C14效能 | ●内藏操作用按键
可以改变设定值。另外，也可以使用操作按键进行输入。 | ●IP66面板安装型
 与面板的设计相配合，也可以变换成黑色。 |
|
■表示模式说明
 |  | 可任意的文字、数值的表示
和数值资料的变更。 | 表示和N模式相同可使用
操作用开关输入。 |  |  | 因内部有控制演算记忆体
在显示及数值可作变更。 | 在控制内入出力状态(X,Y)
可作显示。 |
|

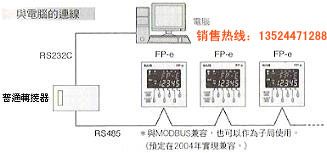

■内藏RS485或RS232C介面器
●通过RS486最多可连结99个电脑站。
?(RS485型)
使用C-NET转接器时，最多可以连结32个电脑站；使用并通转接器时最多能达到99个站，因此可以从电脑监控FP-e的运行状态。

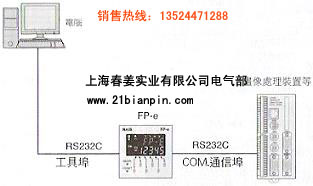

 | ●通过RS232C，可实现最多2个通信埠的通信。
?(RS232C型)
 |
|
■可进行温度控制
●两点K型热电偶(-30℃~300℃)输入
?(热电偶输入型)
也可以活用为温控器或温控器的控制器。
 | ●PID控制输出功能
使用PID命令，可进行精确的温度控制。
 |
|
■内藏2轴独立位置控制的高速计数器

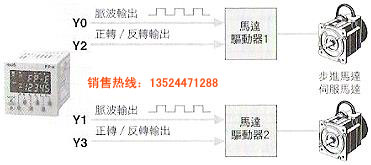

●脉波输出功能
配备著2频道最大10kHz的脉波输出。可以各自独立进行控制，因此也可以对2独立的位置进行控制。
 | ●高速计数器功能
在单相的情况下，4频道合计为10kHz；在2相的情况下，2频道合计为2kHz。此计数速度可用於对变频器等的控制。(热电偶输出型减半。)
 |
|
■规格 |
| AFPE224300
标准型
(RS232C) | AFPE224302
标准型
(RS485) | AFPE224305
万年历计时器型
(RS232C) | AFPE214325
电热偶输入型
(RS232C) | AFPE214322
电热偶输入型
(RS485) | | 程式化方式/控制方式 | 阶梯/图循环的演算方式 | | 输入/输出点数 | 单元主体 | 14点（输入8点 .输出6点（Tr.nNPN5点/Ry1点） | 12点（输入6点 .输出6点（Tr.nNPN5点/Ry1点） | | 前部按键输入 | 8点 | | 程式记忆体 | 内藏记忆体 | 内藏EEP-ROM | | 程式容量 | 7270步 | | 命令语数 | 基本指令 | 83种 | | 应用指令 | 117种 | | 演算速度 | 0.9μ s/步（基本指令） | | 1/0更新＋基础时间 | 2ms | 标准2-3ms(最大15ms） 注1 | 运
算
用
记
忆
体
点
数 | 继
电
器 | 内部继电器 (R) | 1008点(R0?R62F) | | 特殊内部继电器 (R) | 64点(R9000~R903F) | | 计时器、计数器 (T)(R) | 144点初始设置下计时器100点T0~T99/记数器44点C100~C143)注2
计时器量程（1ms .10ms .100ms .1s ):通过命令选择 | 记
忆
体
区
域 | 资料暂存器 (DT) | 1660字（OT0~DT1659) | | 特殊资料暂存器 (DT) | 112字（DT9000~DT9111） | | 索引暂存器 (IX、IY) | 2点 | | 微分点数 | 无限制 | | 主局控制继电器（MCR)点数 | 32点 | | 标签数（JP＋LOOP数） | 64个标签 | | 步阶阶梯图（程式）数 | 128工程 | | 副程式数 | 6个副程式 | | 中断程式数 | 7个程式（外部6点 ,内部1点） | | 自我诊断功能 | 看门狗计时器 程式语法的检查 | | 万年历计时器型 注3 | 无 | 年（公历後2位）月日时分秒星期（仅在电池安装状态下可使用） | 无 | | 电池寿命 | 无 | 220日以上（实际使用值∶870日（25°C）更换标准∶1年（在完全不通电的情况下) | 无 | | 脉波摄取输入 | | 合计6点 | ┌
└ | X0~X1 : 50μs
X5~X1 : 100μs | ┐
┘ |
| | 中断输入 | | COM通信埠 注4 | (RS232C) | (RS485) | (RS232C) | (RS232C) | (RS485) | | 定时中断 | 0.5ms~30s | | 常数扫瞄 | 可以 | | 密码 | 可以 | 特
殊
功
能 | 高速计数器功能
*高速计数器也可以为1相
2ch+2相1ch的组合。 | 计数模式∶加计数/减计数<1相> 输入点数∶4ch | | 最高计数速度∶4ch合计最大10kHz | 最大5kHz | | 使用输入接点 | ┌
│
└
┌
│
└
| X0 计数输入（ch.0）
X1 计数输入（ch.1〉
X2 重置输入 注6
X3 计数输入（ch.2〉
X4 计数输入（ch.3）
X5 重置输入 注6 |
| | 最小输入脉宽∶X0 ,X1 ,50μ s( 10kHz) | X0 ,X1 ,100μ s( 5kHz) | | X3 ,X4 ,100μ s( 5kHz) | | 计数模式∶2相/个别/方向判别<2相> 输入点数∶2ch | | 最高计数速度∶2ch合计最大2kHz | 最大1kHz | | 使用输入接点 | ┌
│
└
┌
│
└
| X0 计数输入（ch.0）
X1 计数输入（ch.1〉
X2 重置输入 注6
X3 计数输入（ch.2〉
X4 计数输入（ch.3）
X5 重置输入 注6 |
| | 最小输入脉宽∶X0 ,X1 ,50μ s( 10kHz) | X0 ,X1 ,100μ s( 5kHz) | | X3 ,X4 ,100μ s( 5kHz) | | 脉波输出功能 | 输出点数 | 独立2点（Y0 .Y1)(无补间功能） | | 输出频率 | 40Hz~10kHz(Y0.Y1:1点输出时
40Hz~5kHz(Y0 .Y1:2点输出时） | 40Hz~5kHz(1点 )
40Hz~2.5kHz(2点) | | PWM输出功能 | 输出点数 | 2点（Y0 .Y1) | | 输出频率 | 频率0.15Hz~1kHz 周期∶0.1%~99.9% | 记
忆
体
备
份
注
8 | 计时器 | 均为非保持 | | 计数器 | 非保持型 | 从设定值起至C139。 | | 计数器 | 保持型 | 4点（经过值）C140~C143 | | 内部继电器 | 非保持型 | 976点(R0?R62F) 61字(WR0?WR60) | | 保持型 | 32点(R610?R62F) 61字(WR61?WR62) | | 资料暂存器 | 非保持型 | 1652字（OT0~DT1651) | | 保持型 | 8字（OT1652~DT1659) |
| 注) | 1. | 松下PLC每250ms扫瞄时间变长一次。 | | 2. | 计时器/计数器点数的分配可通过系统暂存器设置。 | | 3. | 万年历计时器经度0°C:月差200秒以下.25°C:月差70秒以下.55°C月:差240秒以下 | | 4. | 用COM通信埠进行通信的情况下.建议进行在发送处理。
关於COM通信埠的RS232C的驱动回路,建议使用DIA/TIA-232E和CCITTV.28规格的产品。 | | 5. | 10kHz为额定输入电压24V.25°C时的规格。频率会随电压,温度而降低。 | | 6. | 重量输入X0.X1均设为附重置功能情况下,X2作为X1的重置输入。同样.在X3.X4的情况下。X5作为X4的重置输入。 | | 7. | 实行位置控制指令F168时.最大为9.5kHz | | 8. | 程式与系统暂存器用EEP-ROM保持,内部寄电器,资料暂存器,计时器/计数器的保持区域用EEP-ROM保持。
万年历计时器型,在装有电池的状态下.可用系统暂存器对设定进行更改。
在无用电池状态下也可以进行更改.但资料无法保存。 | | 9. | 使用FP-e所用的F180(SCR),F181(DSP)指令需要FPWINGR Ver2.2以上版本支持。 |
