松下PANASONIC可程式控制器PLC系列之温度控制器

时间:2009-02-28 05:50:14  来源:上海变频网  作者:

松下PANASONIC可程式控制器PLC系列之温度控制器

Product Picture
PANASONIC 温度控制器
特点∶
  • 操作简单,高精密度。
  • 适用IP66之环境(KT7例外)。
  • 支援通讯功能,RS485+Modbus Protocol 最多可连结31台。
  • ■特点
  • 操作简单,高精密度。
  • 适用IP66之环境(KT7例外)
  • 支援通讯功能,RS485_Modbus Protocol 最多可连结31台。
  • ?KT7KT4KT8KT9
    图示

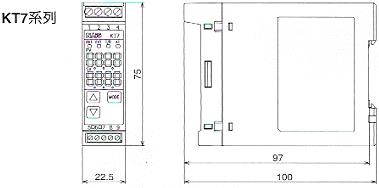

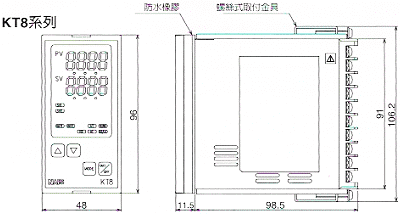

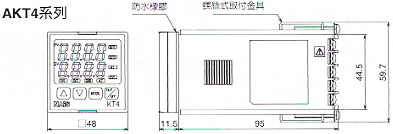

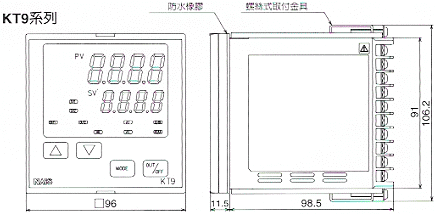

    尺寸(宽×高×深)22.5×75×100mm48×48×95mm48×96×98.5mm96×96×98.5mm
    供给电压
    (任何)
    100~240 V AC 50/60Hz
    240 V AC/DC  50/60Hz(AC时)
    耗电量约6VA约8VA
    入力感应器热电体K.J.R.S.B.E.T.N.PL-II, C
    测温组抗体Pt100,JPt100
    直流电流0~20mA DC  ,4~20mA  DC
    直流电压0~1V DC,0~10V DC ,1~5V DC,0~5V DC"
    制御出力Relay接点"1a(KT7.4)  1a1b(KT8,9)  3A 250V AC (阻抗负荷)电气寿命10万次
    无接点电压?
    (附短路保护回路)最大负荷电流
    直流电流40~20mA DC 负荷抗阻:最大550Ω
    警报出入1无接点输出Relay接点
    240V DC 1a 3A 250V AC  (阻抗负荷)
    最大0.1A电气寿命:10万次
    控制方式PID(附自动调整功能),ON/OFF
    指示精度热电对:±0.2%入力±1或±2°C(4°F)选较大值
    测温阻抗体:±0.1%入力±1或±1°C(2°F)选较大值
    直流电流:±0.2%入力±1
    直流电压:±0.2%入力±1
    取样周期250ms
    比例带0.0~110.0%"热电对的情况下,0~1000°C(0~2000°F)"
    直流电流,直流电压的情况下0.0~110.0%
    积分时间0~1000秒
    微分时间0~300秒
    比例周期1~120秒
    容许操作电压范围“100~240V AC 的时候:85~264V AC, 24V AC/DC 的时候:20~28V AC/DC”
    防尘,防水--IP66仅从操作盘前面防尘,防滴(盘接触面使用橡皮垫)
    绝缘阻抗500V DC 10MΩ  以上
    耐电压1.5kV AC 在入力端和电源之间1分钟。
    使用周围温度0到55°C(32到122°F)
    使用周围湿度35~85%RH(不结露的状态)
    重量约150q约130q约240q约370q
    选择规格警报出入2不可使用依警报出入1为基准?
    加热/冷却控制不可使用无接点Relay
    控制能力
    0.3A  250V AC
    依出力1(KT8,KT9)
    电热断线警报出力指定电热器规格电流5A,10A,20A,50A,的其中一个
    无接点出力
    24V DC0 .1A最大
    Relay接点1a3A 250V AC (阻抗负荷)
    (阻抗负荷)         电气寿命 :10万次

    机种说明
    基本程式操作电脑感热气入力制御出力警报出力加热冷却制御加热器断线警报内容
    AKT722.5×75×100mm
    AKT4??????48×48×95mm
    AKT8??????48×96×98.5mm
    AKT9??????96×96×98.5mm
    ?1?????交流100~240V
    2?????交流/直流24V
    ?1????TC,RTD,直流电压直流电流,
    ?

    ※a 1

    ???Relay接头
    2???SSR传动
    3???直流电
    ?1??可使用   1a(警报出力)
    2??警报器2 1a(警报出力)
    AKT7 不可使用
    ?0?不可使用
    1?Relay接头(AKT4.7)没有
    2?SSR传动(AKT4.7)没有
    3?直流电(AKT4.7)没有

    ※b     4

    ?SSR输出(限AKT4)
    (AKT4.7)没有
    ?0不可使用
    ※c1CT 5A
    ※d2CT 10A
    ※e3CT 20A
    ※f4CT 50A
    内容
    ※a  AKT4, AKT7 1a AC 250V 3A电驿接点出力
    ※bAKT4 SSR出力AC 250V 3A(警报出力2点选择时不能对应)
    ※c5A(制御出力和电流出力型不能使用/加热。冷却制御选择时不能对应)
    ※d10A(制御出力和电流出力型不能使用/加热。冷却制御选择时不能对应)
    ※e20A(制御出力和电流出力型不能使用/加热。冷却制御选择时不能对应)
    ※f50A(制御出力和电流出力型不能使用/加热。冷却制御选择时不能对应)







    松下温度控制器,PANASONIC温度控制器咨询热线:021-25955536 1352447l288
    上海春姜实业有限公司电气事业部
