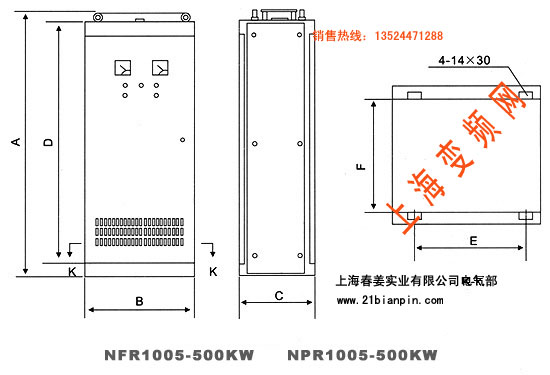

CFR1型消防水泵控制箱和CPR1型喷淋泵控制箱 安装尺寸
规格型号 | 被控电机功率(KW) | 外形尺寸 | A | B | C | CFR1005-37 | 5.5-37 | 1700 | 700 | 450 | CPR1005-37 | 5.5-37 | 1700 | 700 | 450 | CFR1045-37 | 45-75 | 1800 | 800 | 450 | CPR1045-37 | 45-75 | 1800 | 800 | 450 | CFR1090-132 | 90-132 | 2200 | 1000 | 660 | CPR1090-132 | 90-132 | 2200 | 1000 | 660 | CFR1160-200 | 160-200 | 2200 | 1000 | 660 | CPR1160-200 | 160-200 | 2200 | 1000 | 660 | CFR1250-320 | 250-320 | 2200 | 1200 | 660 | CPR1250-320 | 250-320 | 2200 | 1200 | 660 |
性能指标 1、防护等级:IP40(可协议) 2、抗震能力:海拔地而起3000米以下,振动力装置0.5G以上。 3、抗冲击:15kg 11ms 4、环境温度:-30~55℃。 5、环境湿度:95%无冷凝或滴水。 6、起动频度:可作频繁或不频繁启动(启动次数不能超过20次/小时,如有特殊要求请在订货时说明)

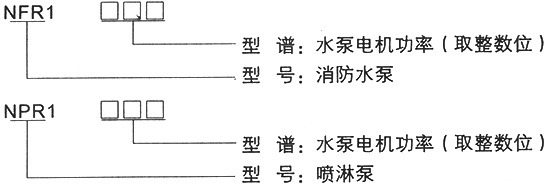

型号说明
结构特点 | CFR1型消防水泵和CPR1型喷淋泵控制箱设有一个转换开关和一对起停按钮,转换开关有自动、手动、检修三档选择。每台水泵有一个键盘面板显示每台电机的运行情况。它包括运行电流和故障显示和手动时的单台操作按钮。如果需要远控(联动)、控制柜内留有远控接点,远控接点有运行控制起停输入接点、运行指示输出接点(无源继电器接点)、系统故障输出接点(无源断电器接点)、计算机讯接口(RS232C)供上微机控制和管理之用。 自动运行时,当运行水泵故障停机后备用水泵自动制投入运行,当故障排任除后自动设在备用位。由于采用先进的转矩控制型软起动器水泵起动时不关闭阀门,可直接起动电机。

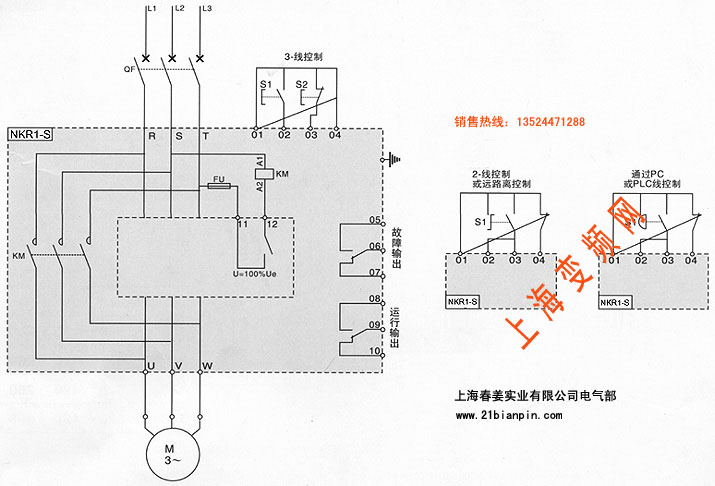

按装按线方式 |
