变频节能仪变频节能控制柜

产品概述
▲SKB变频节能仪是将变频调速技术及自动化控制技术结合暖通及给排水工程特点研制成功的，彻底实现了高效节能；产品广泛应用于建筑、化工、冶金、制药、电厂、纺织，化纤等领域中的中央空调循环水

系统，风机系统，工业冷却循环水系统；具有实时跟踪调节，高可靠性，长寿命性的特点；节电率可达到30%-70%，节能效果非常显著。
▲SKB变频节能仪是以PLC（可编程控制器）为基础，集大冲专用软件、变频器、强电系统、传感器等为一体，专门用于调节循环水泵流量及风机风量的高效节能设备，通过借助RS-485端口，能和DCU SCADA100楼宇自控系统进行双向通讯。
▲SKB变频节能仪可与DCU SCADA系统实现对泵组和变频器工作频率、工作电流、电机转速等被检测参数的监控。
▲工作原理
可编程控制器PLC通过接受循环水系统供回水的温差、压力、压差及温度等传感器的4～20mA或0～10V的信号，经专用软件处理后，控制变频器的运行状态，由变频器对电机进行变频调速，从而实现水泵输出功率和系统负荷相匹配，达到高效节能的目的。

产品应用
循环水泵变频节能仪
1、冷冻主机
2、冷冻循环水泵
3、分水器
4、集水器
5、变频节能仪
6、温度传感器
7、压力传感器

◆中央空调冷冻（热水）循环水泵
控制方式：进出水温差控制、进出水压差控制
◆中央空调冷却循环水泵
控制方式：回水温度控制
◆工业循环水泵
控制方式：回水温度控制、恒压控制

项目	上海春姜SKB变频节能仪变频节能控制柜功能
控制功能	空调水系统的温差（或压差、恒压力）控制
	控制空调水泵的流量，水泵能耗的降低，水泵的节能效率：40%-60%
	主机开机时的工频控制，主机出水温度监控，下限频率控制
值班功能	在非空调必要时间，控制空调循环泵以较低流量（值班状态）运行
操作功能	LCD全中文显示有线操作显示器进行参数设定和操作
	RS-485通讯端口远程数据传输，上位机系统集中管理
	远程控制与就地控制相结合
	程序设置，手动或自动定时运行控制
	停电后自动复位
	二级操作权限控制，防止因操作原因造成系统故障
监视功能	当前运行供回水温度，运行频率，时间，供回水压差（可选）
监视功能	设备状态指示：制冷/制热/值班
保护功能	故障保护原因和时间的记录，为设备检查和维修提供数据
	故障保护显示：过电压、过电流、过载、过热、欠电压、缺相
	按控制电机实际功率进行相关保护
	调节电机正反转
	在自动调节空调循环泵流量的同时，可以进行空调水泵最大和最小流量的设置
设置功能	全中文菜单式参数设定方式，使用方便
	全方位参数子目录设置：一次性设定不同运行模式的所有参数
	运行中不停机参数修改：方便上位机管理系统动态优化末端参数
	个性化调节性能指标（PID调节参数）设定：打造每个用户的专用控制系统
	18种调节控制曲线，可以适应各种水泵特性曲线
	输入模拟量补偿设定；消除系统误差，提供精确控制
信号处理功能	信号补偿：输入模拟量补偿设定；消除系统误差，提供精确控制
信号处理功能	信号复制：解决多套系统在一个位置采集信号时出现的信号值不同步和紊乱
联动功能（可选）	联锁：空调主机，空调水泵，相关电动阀门
联动功能（可选）	掉电记忆：上电自动恢复运行并追踪故障停电前运行状态
运行计时	累计空调循环泵运行时间，为系统能耗分析提供数据资料

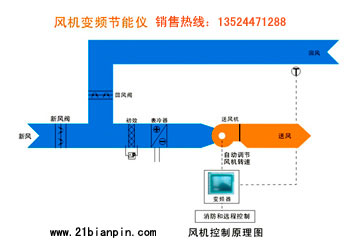

◆冷却塔风机
控制方式：冷却水回水温度控制
◆空调箱风机
控制方式：回风温度控制风道压力控制房间正、负压控制
◆工业风机
控制方式：风压控制
◆地下车库风机
控制方式：空气质量控制（CO2、CO浓度）

项目	功能
控制功能	空调箱回风温度控制，冷却塔回水温度控制、空气质量控制、室内正负压控制
	控制冷却塔风机的风量，风机能耗的降低，风机的节能效率：40%-60%
	开机时的工频运行时间的设置，保证空调在最短时间内达到最佳效果
操作功能	LCD全中文显示有线操作显示器进行参数设定和操作
	RS-485通讯端口远程数据传输，上位机系统集中管理
	远程控制与就地控制相结合
	程序设置，手动或自动定时运行控制
	停电后自动复位
	二级操作权限控制，防止因操作原因造成系统故障
监视功能	当前运行温度，运行频率，时间
监视功能	设备状态提示
保护功能	故障保护原因和时间的记录，为设备检查和维修提供数据
	故障保护显示：过电压，过电流，过载，过热，欠电压，缺相
	按控制电机实际功率进行相关保护
	调节电机正反转
设置功能	在自动调节空调循环泵流量的同时，可以进行空调水泵最大和最小流量的设置
	全中文菜单式参数设定方式，使用方便
	全方位参数子目录设置；一次性设定不同运行模式的所有参数
	运行中不停机参数修改：方便上位机管理系统动态优化末端参数
	个性化调节性能指标（PID调节参数）设定：打造每个用户的专用控制系统
	18种调节控制曲线，可以适应各种水泵特性曲线
	输入模拟量补偿设定；消除系统误差，提供精确控制
信号处理功能	信号补偿：输入模拟量补偿设定；消除系统误差，提供精确控制
信号处理功能	信号复制：解决多套系统在一个位置采集信号时出现的信号值不同步和紊乱
联动功能（可选）	冷却塔风机开关与相关阀门，冷却泵，冷水主机的顺序联锁启停
联动功能（可选）	掉电记忆：上电自动恢复运行并追踪故障停电前运行状态
运行计时	累计风机运行时间，为系统能耗分析提供数据资料

变频节能仪,变频节能控制柜,变频控制柜咨询热线：021-25955536 1352447l288
上海春姜实业有限公司电气事业部
