| 橡胶排污止回阀 | | 橡胶排污止回阀俗称：鸭嘴阀，又称：排污橡胶止回阀。主要产品有：xh81、xh81a、xh41、xh41a型橡胶排污止回阀（西班牙称“鸭嘴形柔性止回阀”；美国称为“鸭嘴形橡胶平嘴阀”）是在西班牙ross阀门公司，美国红阀门公司生产的基础上进行总结性、典范性、革命性再设计。我们致力于不断完善（鸭嘴形柔性止回阀）橡胶排污止回阀的功能，提高性能，使该阀门的强度、韧性、密封性大大提高，该阀门没有任何活动组件，免任何维修。该阀门可以给直管、法兰管、水泥管、玻璃钢管配套，该阀门广泛用于海岸、沙滩、码头、水库、市政排洪、排污，可谓是环保绿色阀门，该阀门取代拍门止回阀，彻底解决拍门易被泥沙、淤泥、石块、植被、海洋生物阻塞的问题。法兰式橡胶排污止回阀产品主要用途：应用于防水系统,排放系统,水泵出口,提升泵站及液下曝气系统. 产品主要特点：橡胶法兰与阀身联成一体,安装极为方便。阀体采用全橡胶设计，不会引起淤积和东西卡住现象发生，降低了维护成本，并允许固体颗粒顺畅通过。 制造材料： 氯丁橡胶，海普隆，丁睛橡胶及乙丙橡胶等。安装方法及尺寸：由橡胶法兰，阀体及鸭嘴一体制作而成，并带有衬垫金属法兰，可以与金属法兰自然连接，直接安装于罐体，管道及围堰上。安装连接时，法兰与连接法兰尺寸相对应，法兰与连接法兰之间应视具体情况加防水胶，保证联接紧固后绝对密封，还要注意不能碰坏橡胶排污止回阀的法兰唇边。 |  |  | | xh81型——dn20-2000mm | xh41型——dn100-2000mm |  |  | | xh81a型——dn200-1200mm | xh41a型——dn200-600mm |
 | | dn | 配合管道通径 | 阀口台阶（a） | 管道接触（b＞） | | 50 | 2" | 20 | 20 | | 65 | 2"-1/2" | 25 | 25 | | 80 | 3" | 40 | 40 | | 100 | 4" | 50 | 50 | | 150 | 6" | 50 | 50 | | 200 | 8" | 50 | 50 | | 250 | 10" | 50 | 50 | | 300、350 | 12"～14" | 100 | 100 | | 400、450、500 | 16"～20" | 150 | 150 | | 600、700、800、900 | 24"～36" | 200 | 200 | | 1000 | 40" | 250 | 250 | | 1200、1400、1600 | 64" | 300 | 300 | | 1800 | 72" | 400 | 400 | | 说明：dn800～1800（32"～72"）为双包箍 |
| | 示意图 | | | | 使用现场 | 安装结构形式 |  | | 安装方式 | 安装位置 | 安装结构示意图 | | 套接式 | 安装在排
水管的出
口 |  | | 法兰式 | 安装在排
水管带法
兰的出口
末端 |  | | 镶嵌式 | 安装于城
市雨水污
水管道中
间 |  | | 安装板式 | 安装于出
水末端建
筑物上 |  | | 内置式 | 安装于城
市雨水污
水和系统
出水末端 |  | 灰浆或水
泥管道式 | 安装于灰
浆或水泥
管道的末
端 |  |
| |  | |  | |  | |  | 贮存与运输应注意事项：
a、xh81、xh41型橡胶排污止回阀，应放于低温、干燥处，并保证运输时立式状态放置；
b、设置地板或高于地平面立放；
c、该阀门应远离热源、臭氧、机油、强酸、强碱区域； | | d、严禁强辐射光线暴晒和承重； e、严禁锐利器具划破表面； f、包装箱上标有“↑”，不允许倒放或平放。 |
橡胶缓闭逆止阀,又叫“鸭嘴阀”已被广泛用于市政、水利、污水处理等各种排放口，防止了倒灌、倒流，其优点如下，
●工作性强，可提高供高效，宁静且强有力的工作，无需外加任何能源装置，减少运行成本。
●适用于一般工况及磨损或腐蚀介质的特种工况，如污水，污泥，泥浆等，独特的设计特点允许固体颗粒包裹住以保证密封。
●防倒灌倒流效果好，利用橡胶本身的弹性及反向压的作用,密封可靠,特别是新型弯曲形阀嘴,进一步增加封性,减少渗漏量或无渗漏。
●工作时通过内外压力差来自然地实现开启与闭合,是污水系统排放系统及管网系统的绝佳之选 。
●XF橡胶缓闭逆止阀采用全橡胶材质，结构简单无腐现象，无任何机械部件，不会引起淤积或杂质卡住等现象发生，降低维护成本。
适用范围: 1. 适用于污水系统 XF橡胶缓闭逆止阀可以防止洪水及污水倒灌流入街道下水道和地下室,避免重大损失。 2. 适用于排放系统 橡胶缓闭逆止阀可以防止水位上升时,洪水倒灌流入地表的、污水处理厂、排涝泵站。 3. 适用于堤坝排放 沿滩排放时，困扰拍门的问题是：石头垃圾场的堵塞使拍门不能安全关闭或无法开启。在这些地区使用橡胶缓闭逆止阀。将会彻底解决这些问题。 4. 适用于机场、高速公路排水 橡胶缓闭逆止阀用于机场、高速公路大面积排水，有效防止了倒流。 5. 适用于污水池排放 橡胶缓闭逆止阀可以防止可以防止污水从预埋池的一个水段流入另一个水段。在未经处理的污水中，该阀的动作不会受如橡胶、树枝或丝织品的影响。 6. 气味阻隔 在管道内安装橡胶缓闭逆止阀可以阻止污水或有味流体的气味扩散，并可以随时排水。 7. 适用于下水道排放 在多雨时，城市内河水从下水道罐到城市街道。 8. 曝气系统 橡胶缓闭逆止阀是市政、工厂曝气系统的理想选择。 9. 适用于泵站系统 10. 曝气系统 XF橡胶缓闭逆止阀被用于大型排水泵站，以防止水泵停机后倒灌。全橡胶结构的逆止阀可以防止海水的腐蚀，水头损失小。 XF橡胶缓闭逆止阀应用于清水/污水泵站及污泥泵，不会形成堵塞或卡住造成关闭不严，无噪音，水头损失小。
结构特点:
SHP橡胶缓闭逆止阀采用优质弹性橡胶材料,内置加强纤维的全橡胶结构的阀门产品,它根据受力分析和受力计算,针对不同工况,采用不同的设计机理,选用不同的橡胶配方,并按特殊工艺制作而成,其阀体身特别柔韧,保证最大程度抗压的同时,确保水力损失最小,达到排放性与抗压性的完美统一。

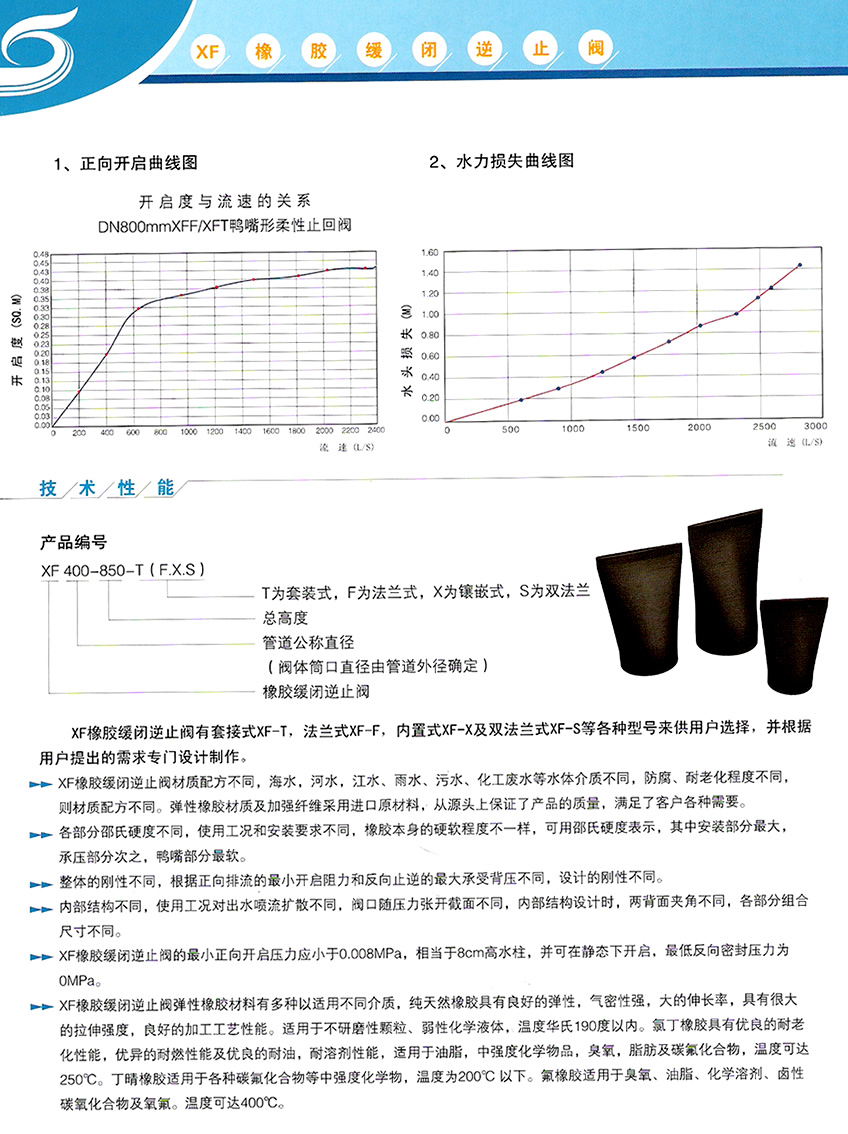

XF橡胶缓闭逆止阀在水泵测试中进行水力测试,并可为用户提供精确的测试报告和性能曲线图。
