CJ-WFB系列无负压节能给水设备 产品简述 传统的二次增压给水设备，是将市政自来水蓄备在水池或水箱中，再由水泵机组二次加压供至用户。这种供水方式有两个弊端，一是
将尚有余压的市政管网自来水放入水池或水箱后，压力变成了零，能源白白浪费，二是将原已消毒的卫生自来水在经水池（水箱） 的储存和
加压过程中受到二次污染，降低了水质标准。 CJ-WFB系列无负压节能给水设备完克服了上述弊端，它是直接限水于市政管网，全封闭运行不仅保持原有水质的标准，还利用了管网的余压势能，
做到压力缺多少补多少，切实有 效地、最大限度地发挥变频调速的节能效果，大大隆低了运行费用。 产品特点 - 不建水池、水箱、节投资；
- 无负压、不抢水；
- 水质卫生达标，无二次污染；
- 低噪音，无需专人值班；
- 利用管网余压节能省电，降低运行费用；
- 结构紧凑，安装便捷，占地面积小；智能化控制，具有过流、过载、过压、智路、缺水、漏电等多种保护功能，运行稳定可靠，使用寿命长。
适用范围 - 各住宅小区、工业园开发区；
- 各企、事业单位、机关、大专院校、部队、宾馆二次增压供水；
- 旧城区给水改造

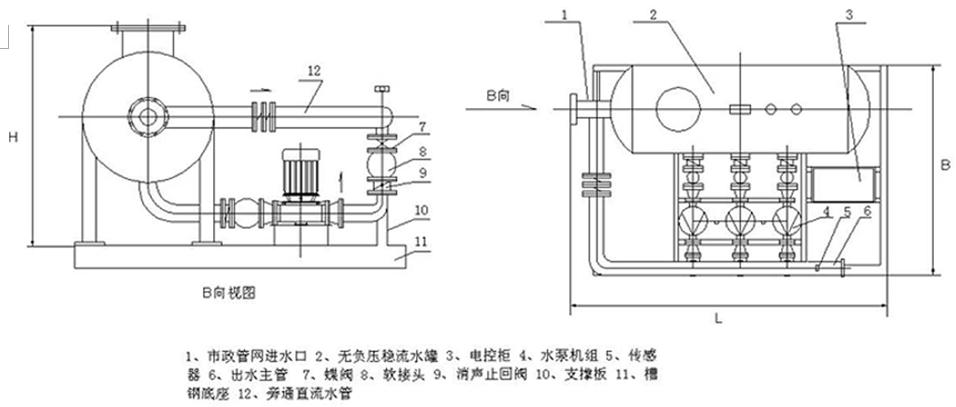

设备结构图
选型参数及安装尺寸表 序号 | 稳压罐尺寸Dg×L2 | 水泵间距L1 | 设备尺寸长×宽×高（L×B×H） | 1~3 | 600×1700 | 500 | 2000×1600×2000 | 4~6 | 600×2200 | 500 | 2600×1600×1300 | 7~9 | 800×2300 | 500 | 2700×1800×1400 | 10~12 | 800×2300 | 500 | 2700×1800×1400 | 13~15 | 1000×2400 | 500 | 3000×1800×1400 | 16~21 | 1200×2500 | 600 | 3200×2000×1500 |
CJ-WFB系列无负压节能给水设备参数表 屏蔽泵 序 号 | 设备型号TL-FYP | 流量m3/h | 扬 程m | 日供水流量m3/h | 水泵型号、参数、台数 | 市政供水管径、压力 | 稳流罐尺寸 | 可供用户数 | 水泵配置 | 型号 ISG | 流量m3/h | 扬程m | 功率kw | 台 数 台 | 管径 Dn(mm) | 压 力Mpa | 内直径×长Pg×L | 1 | 6.3×30 | 6.3 | 30 | 100 | 40-125 | 6.3 | 20 | 1.1 | 2 | 50 | 0.15～0.20 | 600×1700 | 50 | 一用一备 | 2 | 6.3×40 | 40 | 40-160 | 6.3 | 32 | 2.2 | 2 | 3 | 6.3×50 | 50 | 40-200A | 6.0 | 44 | 3.0 | 2 | 4 | 8×40 | 8.0 | 40 | 128 | 40-160 | 8.3 | 32 | 2.2 | 2 | 600×2200 | 70 | 互为补充 | 5 | 8×50 | 50 | 40-200A | 7.8 | 42 | 3.0 | 2 | 6 | 8×60 | 60 | 40-200 | 8.3 | 48 | 4.0 | 2 | 7 | 12×40 | 12 | 40 | 190 | 40-160 | 6.3 | 32 | 2.2 | 2 | 65 | 800×2300 | 100 | 互为补充 | 8 | 12×50 | 50 | 40-200A | 7.8 | 42 | 3.0 | 2 | 9 | 12×60 | 60 | 40-200 | 6.3 | 50 | 4.0 | 2 | 10 | 12×40 | 12 | 40 | 190 | 40-160 | 6.3 | 32 | 2.2 | 3 | 两用一备 | 11 | 12×50 | 50 | 4-200A | 7.8 | 42 | 3.0 | 3 | 12 | 12×60 | 60 | 4-200 | 6.3 | 50 | 4.0 | 3 | 13 | 20×40 | 20 | 40 | 320 | 50-160 | 12.5 | 32 | 3.0 | 3 | 80 | 1000×2400 | 180 | 两用一备 | 14 | 20×50 | 50 | 50-200A | 11.7 | 44 | 4.0 | 3 | 15 | 20×60 | 60 | 50-200 | 12.5 | 50 | 5.5 | 3 | 16 | 32×40 | 32 | 40 | 500 | 65-160 | 17.5 | 34 | 4.0 | 3 | 100 | 1200×2500 | 260 | 两用一备 | 17 | 32×50 | 50 | 65-200B | 15.2 | 40 | 5.5 | 3 | 18 | 32×60 | 60 | 65-200 | 17.5 | 52 | 7.5 | 3 | 19 | 40×40 | 40 | 40 | 640 | 65-200B | 21.8 | 38 | 5.5 | 3 | 125 | 1200×2500 | 350 | 两用一备 | 20 | 40×50 | 50 | 65-200A | 23.5 | 44 | 7.5 | 3 | 21 | 40×60 | 60 | 65-200 | 25 | 50 | 7.5 | 3 |
CJ-WFB系列无负压节能给水设备参数表 管道泵 序 号 | 设备型号TL-FYG | 流量m3/h | 扬程 m | 日供水流量m3/h | 水泵型号、参数、台数 | 市政供水管径、压力 | 稳流罐尺寸 | 可供用户数 | 水泵配置 | 型号 ISG | 流量 m3/h | 扬程 m | 功率 kw | 台数 台 | 管径 Dn(mm) | 压力 Mpa | 内直径×长Pg×L | 1 | 6.3×30 | 6.3 | 30 | 100 | 40-125 | 6.3 | 20 | 1.1 | 2 | 50 | 0.15～0.20 | 600×1700 | 50 | 一用一备 | 2 | 6.3×40 | 40 | 40-160 | 6.3 | 32 | 2.2 | 2 | 3 | 6.3×50 | 50 | 40-200A | 5.9 | 44 | 3.0 | 2 | 4 | 8×40 | 8.0 | 40 | 128 | 25-160 | 4 | 32 | 1.5 | 2 | 600×2200 | 70 | 互为补充 | 5 | 8×50 | 50 | 32-200A | 4 | 42 | 3 | 2 | 6 | 8×60 | 60 | 32-200 | 4.5 | 50 | 3 | 2 | 7 | 12×40 | 12 | 40 | 190 | 40-160 | 6.3 | 32 | 2.2 | 2 | 65 | 800×2300 | 100 | 互为补充 | 8 | 12×50 | 50 | 40-200A | 5.9 | 44 | 3.0 | 2 | 9 | 12×60 | 60 | 40-200 | 6.3 | 50 | 4.0 | 2 | 10 | 12×40 | 12 | 40 | 190 | 40-160 | 6.3 | 32 | 2.2 | 3 | 两用一备 | 11 | 12×50 | 50 | 4-200A | 5.9 | 44 | 3.0 | 3 | 12 | 12×60 | 60 | 4-200 | 6.3 | 50 | 4.0 | 3 | 13 | 20×40 | 20 | 40 | 320 | 50-160(1) | 12.5 | 32 | 3.0 | 3 | 80 | 1000×2400 | 180 | 两用一备 | 14 | 20×50 | 50 | 50-200(1)A | 11.7 | 44 | 4.0 | 3 | 15 | 20×60 | 60 | 50-200(1) | 12.5 | 50 | 5.5 | 3 | 16 | 32×40 | 32 | 40 | 500 | 65-160(1) | 17.5 | 34 | 4.0 | 3 | 100 | 1200×2500 | 260 | 两用一备 | 17 | 32×50 | 50 | 65-200(1)A | 16.4 | 46 | 7.5 | 3 | 18 | 32×60 | 60 | 65-200(1) | 17.5 | 52.7 | 7.5 | 3 | 19 | 40×40 | 40 | 40 | 640 | 65-200(1)B | 21.8 | 38 | 5.5 | 3 | 125 | 1200×2500 | 350 | 两用一备 | 20 | 40×50 | 50 | 65-200(1)A | 23.5 | 44 | 5.5 | 3 | 21 | 40×60 | 60 | 65-200(1)B | 21.6 | 60 | 11 | 3 |
|
