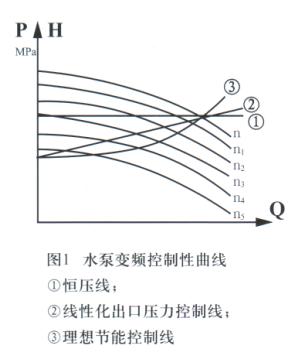

CJ-BP系列变频恒（变）压供水设备 概述 世界在飞速的进步，高新技术、环保及节能产品已成为新世纪的主流。在给、排水及供暖、通风、空调（HVAC）领域，变频技术被越来越多的业内人士所采用，在降低运行费用及环境噪声等方面取得了显著的效果。 春姜实业在这项技术的应用及开发已有相当长的时间。CJ-BP系列变频调速恒（变）压系统在技术上不断更新，结合了微机控制的正弦波脉宽市制（SPWM）、大功率智能模块（IPM）、可编程控制（PLC）和模糊控制等目前国际上最流行的先进技术，广泛应用于恒压供水、空调及风量调节等系统中。无论是其优越的性能，简便的操作，还是其可靠的使用，经济的运行费用，在同行业中一直都处在领先地位。 工作原理 水泵在转速控制时，流量Q、扬程H、轴功率N之间的关系为：Q∝N H∝N2 N∝N3 由于轴功率与转速的立方成正比，当水泵速度下降时，其功率将以立方根式大幅度下降。例如：当转速降至80%时，轴功率为额定功率的51.2%。因此通过调节水泵转速可充分节能。其控制特性曲线如图1所示。 根据水泵的特性曲线可看出，在不变频时，其流量增大，扬程会降低； 若流量减小时，扬程会升高。即用户用水量的变化会不断引起管网水压的上下波动。 CJ-BP变频调速恒（变）供水设备，通过安装在设备出口总管上的压力仪表将压力信号转换成电信号，并送至PID调节器进行运算处理。同时与设定值不断进行比较，其输出信号送至变频器的输出进行VVVF控制，自动调节变频器的输出频率，从而改变水泵运转速度。当用水量升高时，使水泵运行速度加快；当用水量减小时，使水泵速度降低。多泵并列运行时，该设备利用可编程控制器根据用水需要并按照一定规律自动调节投入运行的水泵台数。总之，通过改变供水机泵的转速和台数，使设备供水量与用水量平衡，从而达到压力稳定、高效节能的供水效果。 优点 1. 供水压力稳定，压力误差小仅±0.02MPa，充分保证系统末端压力； 2. 对多台泵组循环软起动，先开先停均衡使用，与常规继电接触器控制相比，节电可达30%； 3. 自动调节水泵转速及运行台数，节能效果显著（＞40%）； 4. 无需高位水箱，水质清洁，降低工程造价及物业管理费用； 5. 可附加自动巡检功能； 6. 采用可编程控制，全自动运行，操作维护方便； 7. 结构紧凑、占地小、投资省、建设周期短； 8. 配有各类通讯接口，便于集中式管理； 9. 充分利用市政供水压力节省能源，而且停电不会停止供水； 10. 我公司采用计算机模糊控制原理，在供水量不足时仍可保证正常供水。 适用范围 各类建筑日常生活、消火栓、喷淋系统； 各类工矿企业的生产、洗涤供水； 采暖、空调、冷热水循环系统； 城乡中小型水厂、加压泵站； 锅炉恒压补水系统； 排水系统； 音乐喷泉； CJK变频柜可与风机配套组成风量自动调节装置。 性能说明 流量范围：0~3000m3/h 压力范围：0.1~2.7MPa 控制水泵台数范围：主泵1~8台+稳压泵1~2台 控制电机容量（单台）：0.18~280KW 控制方式：泵出口恒压或变压 调节方式：数字PID 输入信号：电压DC0~10V 电流4~20mA 运行方式：多泵并联，特环变频（或单泵变频） 显示内容：频变、电流、电压、工作压力、设定压力、各类故障 工频回路启动方式：电机功率≤15KW直接启动；电机功率＞15KW降压启动 调节精度：0.02MPA 稳定时间：＜40S 噪声：＜水泵定额 效率：＞95%∩（∩为水泵额定功率） 防护等级：IP（符合GB4280《外壳防护等级的分类》的规定） 产品规格型 CJ-BP系列变频恒（变）压供水设备选型表 表1 序号 | 设备型号 | 流量 | 扬程 | 配泵台数 | 单泵功率 | 压力灌 | 配套控制柜 | 泵基础尺寸 | m3/h | m | kw | 规格m | 容积m3 | mm | 1 | CJ-BPW2-3.0 | 2 | 30 | 一用一备 | 0.55 | ￠0.6×1.3 | 0.34 | CJK-0.55/2 | 350×820 | 2 | CJ-BPW2-3.7 | 37 | 0.55 | CJK-0.55/2 | 3 | CJ-BPW2-4.5 | 45 | 0.75 | CJK-0.75/2 | 4 | CJ-BPW2-5.2 | 52 | 0.75 | CJK-0.75-2 | 5 | CJ-BPW2-6.7 | 67 | 1.1 | CJK-1.1/2 | 6 | CJ-BPW2-8.2 | 82 | 1.1 | CJK-1.1/2 | 7 | CJ-BPW2-11.2 | 112 | 1.5 | CJK-1.5/2 | 8 | CJ-BPW2-13.5 | 135 | 2.2 | CJK-2.2/2 | 9 | CJ-BPW4-3.2 | 4 | 32 | 0.75 | CJK-0.75/2 | 350×820 | 10 | CJ-BPW4-4.0 | 40 | 1.1 | CJK-1.1/2 | 11 | CJ-BPW4-4.8 | 48 | 1.1 | CJK-1.1/2 | 12 | CJ-BPW4-6.4 | 64 | 1.5 | CJK-1.5/2 | 13 | CJ-BPW4-8.0 | 80 | 2.2 | CJK-2.2/2 | 14 | CJ-BPW4-9.6 | 96 | 2.2 | CJK-2.2/2 | 15 | CJ-BPW4-12.8 | 128 | 3 | CJK-3/2 | 16 | CJ-BPW4-15.2 | 152 | 4 | CJK-4/2 | 17 | CJ-BPW8-3.6 | 8 | 36 | 一用一备 | 1.5 | ￠0.6×1.3 | 0.34 | CJK-1.5/2 | 400×950 | 18 | CJ-BPW8-4.5 | 45 | 2.2 | CJK-2.2/2 | 19 | CJ-BPW8-5.4 | 54 | 2.2 | CJK-2.2/2 | 20 | CJ-BPW8-7.2 | 72 | 3 | CJK-3/2 | 21 | CJ-BPW8-9.0 | 90 | 4 | CJK-4/2 | 22 | CJ-BPW8-10.8 | 108 | 4 | CJK-4/2 | 23 | CJ-BPW8-12.6 | 126 | 5.5 | CJK-5.5/2 | 24 | CJ-BPW8-14.4 | 144 | 5.5 | CJK-5.5/2 | 25 | CJ-BPW16-3.6 | 16 | 36 | 一用一备 | 3 | ￠0.6×1.3 | 0.34 | CJK-3/2 | 400×950 | 26 | CJ-BPW16-4.8 | 48 | 4 | CJK-4/2 | 27 | CJ-BPW16-6.0 | 60 | 5.5 | CJK-5.5/2 | 28 | CJ-BPW16-7.2 | 72 | 5.5 | CJK-5.5/2 | 29 | CJ-BPW16-8.4 | 84 | 7.5 | CJK-7.5/2 | 30 | CJ-BPW16-9.6 | 96 | 7.5 | CJK-7.5/2 | 31 | CJ-BPW16-12.0 | 120 | 11 | CJK-11/2 | 32 | CJ-BPW16-14.4 | 144 | 11 | CJK-11/2 |
CJ-BP系列变频恒（变）压供水设备选型表 表2 序号 | 设备型号 | 流量 | 扬程 | 配泵台数 | 单泵功率 | 压力灌 | 配套控制柜 | 泵基础尺寸 | m3/h | m | kw | 规格m | 容积m3 | mm | 33 | CJ-BPW4-3.6 | 4 | 36 | 2+1 | 1.1 | ￠0.6×1.3 | 0.34 | CJK-1.1/3 | 380×1290 | 34 | CJ-BPW4-4.8 | 48 | 1.1 | CJK-1.1/3 | 35 | CJ-BPW4-6.0 | 60 | 1.5 | CJK-1.5/3 | 36 | CJ-BPW4-7.2 | 72 | 1.5 | CJK-1.5/3 | 37 | CJ-BPW4-8.4 | 84 | 2.2 | CJK-2.2/3 | 38 | CJ-BPW4-9.6 | 96 | 2.2 | CJK-2.2/3 | 39 | CJ-BPW4-10.8 | 108 | 2.2 | CJK-2.2/3 | 40 | CJ-BPW4-12.0 | 120 | 3 | CJK-3/3 | 41 | CJ-BPW4-13.2 | 132 | 3 | CJK-3/3 | 42 | CJ-BPW4-14.4 | 144 | 3 | CJK-3/3 | 43 | CJ-BPW4-15.6 | 156 | 4 | CJK-4/3 | 44 | CJ-BPW4-16.8 | 168 | 4 | CJK-4/3 | 45 | CJ-BPW4-18.0 | 180 | 4 | CJK-4/3 | 46 | CJ-BPW8-3.3 | 8 | 33 | 2+1 | 1.1 | ￠0.6×1.3 | 0.34 | CJK-1.1/3 | 380×1290 | 47 | CJ-BPW8-4.4 | 44 | 1.5 | CJK-1.5/3 | 48 | CJ-BPW8-5.5 | 55 | 2.2 | CJK-2.2/3 | 49 | CJ-BPW8-6.6 | 66 | 2.2 | CJK-2.2/3 | 50 | CJ-BPW8-7.7 | 77 | 3 | CJK-3/3 | 51 | CJ-BPW8-8.8 | 88 | 3 | CJK-3/3 | 52 | CJ-BPW8-9.9 | 99 | 3 | CJK-3/3 | 53 | CJ-BPW8-11.0 | 110 | 4 | CJK-4/3 | 54 | CJ-BPW8-12.1 | 121 | 4 | CJK-4/3 | 55 | CJ-BPW8-13.2 | 132 | 4 | CJK-4/3 | 56 | CJ-BPW8-14.3 | 143 | 4 | CJK-4/3 | 57 | CJ-BPW8-15.4 | 154 | 5.5 | CJK-5.5/3 | 58 | CJ-BPW8-16.5 | 165 | 5.5 | CJK-5.5/3 | 59 | CJ-BPW12-3.6 | 12 | 36 | 2+1 | 1.5 | ￠0.6×1.3 | 0.34 | CJK-1.5/3 | 400×1170 | 60 | CJ-BPW12-4.8 | 48 | 2.2 | CJK-2.2/3 | 61 | CJ-BPW12-6.0 | 60 | 2.2 | CJK-2.2/3 | 62 | CJ-BPW12-7.2 | 72 | 3 | CJK-3/3 | 63 | CJ-BPW12-8.4 | 84 | 3 | CJK-3/3 | 64 | CJ-BPW12-9.6 | 96 | 4 | CJK-4/3 | 65 | CJ-BPW12-10.8 | 108 | 4 | CJK-4/3 | 66 | CJ-BPW12-12.0 | 120 | 4 | CJK-4/3 | 67 | CJ-BPW12-13.2 | 132 | 5.5 | CJK-5.5/3 |
CJ-BP系列变频恒（变）压供水设备选型表 表3 序号 | 设备型号 | 流量 | 扬程 | 配泵台数 | 单泵功率 | 压力灌 | 配套控制柜 | 泵基础尺寸 | m3/h | m | kw | 规格m | 容积m3 | mm | 68 | CJ-BPW12-14.4 | 12 | 144 | 2+1 | 5.5 | ￠0.6×1.3 | 0.34 | CJK-5.5/3 | 400×1170 | 69 | CJ-BPW12-15.6 | 156 | 7.5 | CJK-7.5/3 | 70 | CJ-BPW12-16.8 | 168 | 7.5 | CJK-7.5/3 | 71 | CJ-BPW12-18.0 | 180 | 7.5 | CJK-7.5/3 | 72 | CJ-BPW24-3.0 | 24 | 30 | 2+1 | 2.2 | ￠0.8×1.5 | 0.69 | CJK-2.2/3 | 450×1650 | 73 | CJ-BPW24-4.5 | 45 | 3 | CJK-3/3 | 74 | CJ-BPW24-6.0 | 60 | 4 | CJK-4/3 | 75 | CJ-BPW24-7.5 | 75 | 5.5 | CJK-5.5/3 | 76 | CJ-BPW24-9.0 | 90 | 5.5 | CJK-5.5/3 | 77 | CJ-BPW24-10.5 | 105 | 7.5 | CJK-7.5/3 | 78 | CJ-BPW24-12.0 | 120 | 7.5 | CJK-7.5/3 | 79 | CJ-BPW24-13.5 | 135 | 11 | CJK-11/3 | 80 | CJ-BPW24-15.0 | 150 | 11 | CJK-11/3 | 81 | CJ-BPW36-3.0 | 36 | 30 | 2+1 | 3 | ￠0.8×1.5 | 0.69 | CJK-3/3 | 450×1650 | 82 | CJ-BPW36-4.5 | 45 | 4 | CJK4-/3 | 83 | CJ-BPW36-6.0 | 60 | 5.5 | CJK5.5-/3 | 84 | CJ-BPW36-7.5 | 75 | 7.5 | CJK-7.5/3 | 85 | CJ-BPW36-9.0 | 90 | 7.5 | CJK-7.5/3 | 86 | CJ-BPW36-10.5 | 105 | 11 | CJK-11/3 | 87 | CJ-BPW36-12.0 | 120 | 11 | CJK-11/3 | 88 | CJ-BPW36-13.5 | 135 | 15 | CJK-15/3 | 89 | CJ-BPW36-15.0 | 150 | 15 | CJK-15/3 | 90 | CJ-BPW48-2.4 | 48 | 24 | 2+1 | 3 | ￠0.8×1.5 | 0.69 | CJK-3/3 | 500×1650 | 91 | CJ-BPW48-3.6 | 36 | 4 | CJK-4/3 | 92 | CJ-BPW48-4.8 | 48 | 5.5 | CJK-5.5/3 | 93 | CJ-BPW48-6.0 | 60 | 7.5 | CJK-7.5/3 | 94 | CJ-BPW48-7.2 | 72 | 7.5 | CJK-7.5/3 |
CJ-BP系列变频恒（变）压供水设备选型表 表4 序号 | 设备型号 | 流量 | 扬程 | 配泵台数 | 单泵功率 | 压力灌 | 配套控制柜 | 泵基础尺寸 | m3/h | m | kw | 规格m | 容积m3 | mm | 95 | CJ-BPW48-8.4 | 48 | 84 | 2+1 | 11 | ￠0.8×1.5 | 0.69 | CJK-11/3 | 500×1650 | 96 | CJ-BPW48-9.6 | 96 | 11 | CJK-11/3 | 97 | CJ-BPW48-10.8 | 108 | 15 | CJK-15/3 | 98 | CJ-BPW48-12.0 | 120 | 15 | CJK-15/3 | 99 | CJ-BPW48-13.2 | 132 | 15 | CJK-15/3 | 100 | CJ-BPW48-14.4 | 144 | 18.5 | CJK-18.5/3 | 101 | CJ-BPW72-2.4 | 72 | 24 | 2+1 | 4 | ￠1.0×1.8 | 1.3 | CJK-4/3 | 540×1770 | 102 | CJ-BPW72-3.6 | 36 | 5.5 | CJK-5.5/3 | 103 | CJ-BPW72-4.8 | 48 | 7.5 | CJK-7.5/3 | 104 | CJ-BPW72-6.0 | 60 | 11 | CJK-11/3 | 105 | CJ-BPW72-7.2 | 72 | 11 | CJK-11/3 | 106 | CJ-BPW72-8.4 | 84 | 15 | CJK-15/3 | 107 | CJ-BPW72-9.6 | 96 | 15 | CJK-15/3 | 108 | CJ-BPW72-10.8 | 108 | 18.5 | CJK-18.5/3 | 109 | CJ-BPW72-12.0 | 120 | 18.5 | CJK-18.5/3 | 110 | CJ-BPW108-2.8 | 108 | 28 | 2+1 | 7.5 | ￠1.2×2.0 | 2.0 | CJK-7.5/3 | 540×1770 | 111 | CJ-BPW108-4.2 | 42 | 11 | CJK-11/3 | 112 | CJ-BPW108-5.6 | 56 | 15 | CJK-15/3 | 113 | CJ-BPW108-7.0 | 70 | 18.5 | CJK-18.5/3 | 114 | CJ-BPW108-8.4 | 84 | 18.5 | CJK-18.5/3 | 115 | CJ-BPW108-9.8 | 98 | 22 | CJK-22/3 | 116 | CJ-BPW108-11.2 | 112 | 30 | CJK-30/3 | 117,, | , CJ-BPW108-12.6, , | 126 | 30 | CJK-30/3 | 118 | CJ-BPW108-14.0 | 140 | 37 | CJK-37/3 | 119 | CJ-BPW144-2.8 | 144 | 28 | 2+1 | 11 | ￠1.2×2.0 | 2.0 | CJK-11/3 | 540×1800 | 120 | CJ-BPW144-4.2 | 42 | 15 | CJK-15/3 | 121 | CJ-BPW144-5.6 | 56 | 18.5 | CJK-18.5/3 | 122 | CJ-BPW144-7.0 | 70 | 22 | CJK-22/3 |
CJ-BP系列变频恒（变）压供水设备选型表 表5 序号 | 设备型号 | 流量 | 扬程 | 配泵台数 | 单泵功率 | 压力灌 | 配套控制柜 | 泵基础尺寸 | m3/h | m | kw | 规格m | 容积m3 | mm | 123 | CJ-BPW144-8.4 | 144 | 84 | 2+1 | 30 | ￠1.2×2.0 | 2.0 | CJK-30/3 | 540×1800 | 124 | CJ-BPW144-9.8 | 98 | 30 | CJK-30/3 | 125 | CJ-BPW144-11.2 | 112 | 37 | CJK-37/3 | 126 | CJ-BPW144-12.6 | 126 | 37 | CJK-37/3 | 127 | CJ-BPW144-14.0 | 140 | 45 | CJK-45/3 | 128 | CJ-BPW216-4.0 | 216 | 40 | 2+1 | 18.5 | ￠1.4×2.5 | 3.5 | CJK-18.5/3 | 600×2100 | 129 | CJ-BPW216-6.0 | 60 | 30 | CJK-30/3 | 130 | CJ-BPW216-8.0 | 80 | 37 | CJK-37/3 | 131 | CJ-BPW216-10.0 | 100 | 45 | CJK-45/3 | 132 | CJ-BPW216-12.0 | 120 | 55 | CJK-55/3 | 133 | CJ-BPW216-14.0 | 140 | 75 | CJK-75/3 | 134 | CJ-BPW216-16.0 | 160 | 75 | CJK-75/3 | 135 | CJ-BPW216-18.0 | 180 | 90 | CJK-90/3 | 136 | CJ-BPW216-20.0 | 200 | 90 | CJK-90/3 | 137 | CJ-BPW324-4.0 | 324 | 40 | 2+1 | 30 | ￠1.6×3.0 | 5.5 | CJK-30/3 | 600×2100 | 138 | CJ-BPW324-6.0 | 60 | 37 | CJK-37/3 | 139 | CJ-BPW324-8.0 | 80 | 55 | CJK-55/3 | 140 | CJ-BPW324-10.0 | 100 | 75 | CJK-75/3 | 141 | CJ-BPW324-12.0 | 120 | 75 | CJK-75/3 | 142 | CJ-BPW324-14.0 | 140 | 90 | CJK-90/3 | 143 | CJ-BPW324-16.0 | 160 | 110 | CJK-110/3 | 144 | CJ-BPW324-18.0 | 180 | 110 | CJK-110/3 | 145 | CJ-BPW324-20.0 | 200 | 132 | CJK-132/3 |
说明：1、CJ-BP设备最大流量可达3000m3/h，最高工作压力可达2.7MPa,，表中仅列常用规格，未列规格的配套设备及安装尺寸，另行商定。 2、稳压泵亦可配用本公司低噪声系列（CDLF），进一步降低夜间供水的噪声。 3、以上配套水泵均为本公司专利产品，具有低转速（1450）、噪声低、效率高、寿命长、可靠性高等特性。 变频恒压供水设备,变频恒压咨询热线：021-25955536 1352447l288
