CJKB-FP风机水泵节电器因节电效果明显而被称为抑电王，是通过世界最先进的变频技术对电机进行调速的，它的原理是运用先进的微处理技术，通过人机界面设定目标值，用温湿度传感器和压力传感器作为检测装置，经过内置的PID功能构成闭环控制系统完成无人化调节生产区间的温湿度和水泵的流量，从而达到在不同季节里风机、水泵能经济运行的目的。抑电王节电率在15—50%，该装置还具有软启、停和消除谐波以及提高功率因数的功能。 节电原理 由流体力学原理可知：对于水泵来说，流量Q与转速n成正比，温差△T与转速n成反比，扬程H与转速n的二次方成正比，而轴功率P与转速n的三次方成正比（见下表）。从表中可以看出上述几个量的变化关系，如果采用节电技术使风机和水泵调速运行，那么要减少流量时，降低风机或水泵的转速，消耗的能量将明显减少。 转速n% | 流量Q% | 温差△T% | 扬程H% | 轴功率P% | 节电率% | 100 | 100 | 100 | 100 | 100 | 0 | 90 | 90 | 111 | 81 | 72.9 | 27.1 | 80 | 80 | 125 | 64 | 51.2 | 48.8 | 70 | 70 | 143 | 49 | 34.3 | 65.7 | 60 | 60 | 167 | 36 | 21.6 | 78.4 | 50 | 50 | 200 | 25 | 12.5 | 87 |

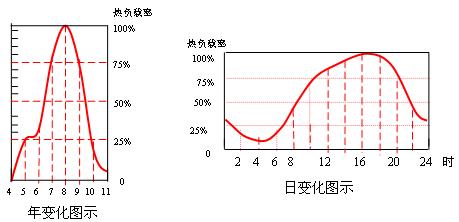

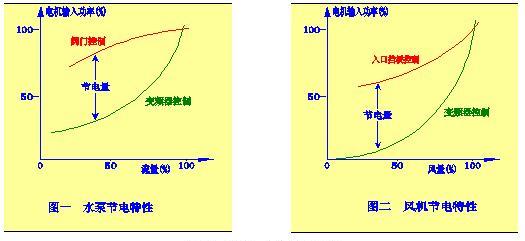

显然，变流量控制系统的节电效果是十分突出的，请见图1所示的比较曲线： 1、中央空调水泵节能原理 在中央空调系统中冷冻水泵和冷却水泵的容量是按照建筑物最大设计热负载选定的，且留有余量，而运行情况是一年四季长期在固定的最大水流量下工作。由于季节、昼夜和用户负荷的变化，实际空调热负载在绝大部分时间内远比设计负载低，如图2所示是一建筑物的实测热负载率变化的情况。由图2可见，与决定水泵流量和压力的最大设计负载（负载率为100%）相比，一年中负载率在50%以下的小时数约占全部运行时间的50%以上。一般冷冻水设计温差为4-5℃，冷却水的设计温差为5-7℃，在系统流量固定的情况下，全年绝大部分运行时间温差仅为1.0-3.0℃，即在低温差、大流量情况下工作，从而增加了管路系统的能量损失，浪费了水泵运行的输送能量。一般空调水泵的耗电量约占总空调系统耗电量的20-30%，故节约低负载时水系统的输送能量，具有很重要的意义。因此，随热负载而改变水量的变流量空调水系统显示了其巨大的优越性，而得到越来越广泛的应用。采用P.W.M节能系统调节泵的转速可以方便地调节水的流量，根据负载变化的反馈信号经PID调节与节能器组成闭环控制系统，使泵的转速随负载变化，这样就可以实现节能，其节能率通常可达40%左右，如图2所示。 对于水泵来说，流量Q与转速n成正比，温差△T与转速n成反比，扬程H与转速n的二次方成正比，而轴功率P与转速n的三次方成正比（见下表），从表中我们可以看出上述几个量的变化关系： 转速n% | 流量Q% | 温差△T% | 扬程H% | 轴功率P% | 100 | 100 | 100 | 100 | 100 | 90 | 90 | 111 | 81 | 72.9 | 80 | 80 | 125 | 64 | 51.2 | 70 | 70 | 143 | 49 | 34.3 | 60 | 60 | 167 | 36 | 21.6 | 50 | 50 | 200 | 25 | 12.5 |
显然，变流量控制系统的节能效果是十分突出的，请见图3所示的比较曲线：
2、中央空调水泵控制原理 - 对于恒流量的冷冻水系统：由于冷冻水进、出水温差取决于制冷主机的运行参数，它将随主机制冷量的变化而变化。在温差过小时，将会造成水泵能量的大量浪费。在节能控制的变流量冷冻水系统，为保持冷冻水温差使主机和冷冻泵系统始终运行在最佳高效节能状态，我们取蒸发器出、入口处冷冻水温度作为控制参数。采用温度传感器、PID温差调节器和节能系统冷冻水泵组成闭环控制系统，使冷冻水泵和转速相应于热负载的变化而变化。

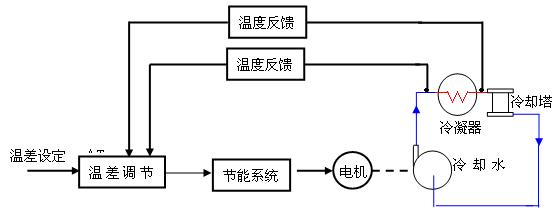

- 对于冷却水系统: 同样，我们取冷凝器两侧冷却水的温度，作为控制参数，采用温度传感器、PID温差调节器和节能系统冷却水泵组成闭环控制系统，使冷却水泵的转速相应于热负载的变化而变化，

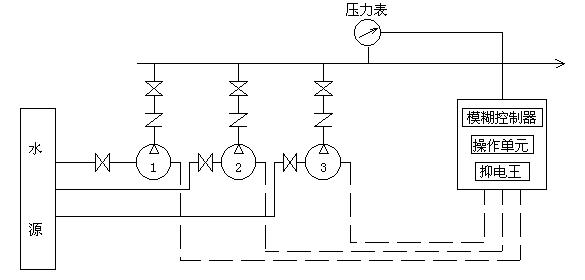

3、恒压供水节能原理 用于生活、工业用水的基本型系统及全自动定压补水的节电器，由抑电王、PID调节器、可编程控制器、压力传感器及操作单元组成，可控制两台或多台水泵，工频或变频工作状态的自动切换及供水量调节，保证管网供水压力稳定，实现变量恒压供水。系统原理图及示意图如图6及图7所示：

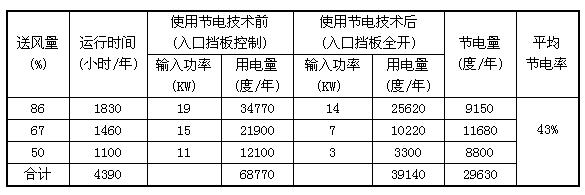

4、风机节电原理 以某商场中央空调一台22KW风机为例：每天运行12小时，送风量分高、中、低三挡，随不同季节、温度、顾客流量而定。不同控制方式时电机输入功率、用电量、节电效果如下表所示： 由该表看出：由于使用节电调速技术，电机实际消耗的功率随风量的下降而大幅度下降。一台22KW风机使用节电技术后每年可节约29630度电，节电率达43%。按0.9元/度电计，每年可节约电费26670元。节电效果非常显著，而且送风量越少，节电效果越显著。 根据经验，在风机和水泵上使用节电技术，节电率一般在30%至 60%之间，原系统设计的余量越大节电效果越显著。这说明，使用节电技术表面上增加了设备成本，但通过节电运行通常一年左右时间即可收回全部投资。 风机水泵使用节电技术后,由于转速降低，减少了机械磨损，延长了设备检修周期和使用寿命。若配上相应的检测仪表，可实现闭环自动控制，减轻操作人员劳动强度，增加安全可靠性。中央空调的风机水泵使用节电技术后，提高了空调运行效率，减少了不必要的制冷量，从而减轻了压缩机的负载和耗电。这些都间接地降低了运行成本。 总之，风机水泵使用节电技术，可以大幅度节约电费，获得更好的经济效益，这是每个经营者所希望的。 产品特点- 采用P.W.M节电闭环控制电机，可按需要进行软件组态并设定温度、压力、流量等进行PID调节，使电机输出功率随温度、压力、流量等变化而变化，在满足使用要求的前提下达到最大限度的节电。
- 采用先进的可编程控器与工业计算机控制系统。使节电控制系统根据外界温度、压力、流量的变化对工频运行的风机、水泵实行“自动停止、自动启动”功能，改变常规由人工控制的模式，大大地提高节电效果。
- 由于降速运行和软启动，减少了设备振动、噪音和磨损，延长了设备维修周期和使用寿命，提高了设备的MTBF（平均故障维修时间）值，并减少对电网冲击，提高了系统的可靠性。（电机软起动时的最高起动电流仅为额定电流的1.5倍左右，而一般起动方式的电机起动电流为额定电流的5-7倍。）
- 先进的设置和监控及调节功能改善了系统运行特性使系统使用方便。
- 系统具有各种保护措施，使系统的运转率和安全可靠性大大提高。
- 保留原控制系统，如节电装置需要检修，可立即切换到原市电方式运作，不影响设备的正常使用。
规格型号规格型号 | 控制电机容量（KW） | 规格型号 | 控制电机容量（KW） | JNEL-3.7 | 3.7KW | JNEL-37 | 37KW | JNEL-5.5 | 5.5KW | JNEL-45 | 45KW | JNEL-7.5 | 7.5KW | JNEL-55 | 55KW | JNEL-11 | 11KW | JNEL-75 | 75KW | JNEL-15 | 15KW | JNEL-90 | 90KW | JNEL-18.5 | 18.5KW | JNEL-110 | 110KW | JNEL-22 | 22KW | JNEL-132 | 132KW | JNEL-30 | 30KW | JNEL-160 | 160KW |
适用范围 适用行业 | 节电项目 | 节电率% | 适用行业 | 节电项目 | 节电率 % | 酒店、商场、办公楼、医院 | 中央空调水泵系统余热回收装置、电梯、扶手梯 | 30以上 | 油田 | 注水泵输油泵加压泵 | 20以上 | 燃煤锅炉 | 鼓风机、引风机 | 30以上 | 玻璃厂 | 空压机抽风系统 | 20以上 | 饲料厂 | 冷却风机 | 20以上 | 发电厂 | 锅炉、风机水泵系统 | 30以上 | 注塑厂 | 注塑机、空气机、冷却水泵 | 30以上 | 煤矿 | 矿井通风机、进水泵、排水泵 | 30以上 | 水泥厂 | 立窖风机、升料风机 | 20以上 | 炼钢厂 | 锅炉鼓风机、引风机、冷却泵、除尘风机 | 30以上 | 自来水厂 | 恒压供水系统 | 20以上 | 石化厂 | 风机、水泵、锅炉风机、系统除尘风机 | 30以上 | 陶瓷厂 | 隧道窑风机系统 | 30以上 | 食品厂 | 水泵、风机、空气压缩机、空调水泵系统 | 30以上 | 铝材厂 | 挤压机 | 30以上 | 卷烟厂 | 中央空调水泵系统、锅炉鼓风机、引风机 | 30以上 | 造纸厂 | 冲浆泵、上浆泵、拌浆泵、锅炉风机 | 30以上 | 电子厂 | 中央空调水泵系统、空压机、注塑机 | 30以上 | 纺织厂 | 中央空调水泵系统搅拌机 | 30以上 | 纺织化纤 | 中央空调水泵系统、空压机 | 30以上 |
|
