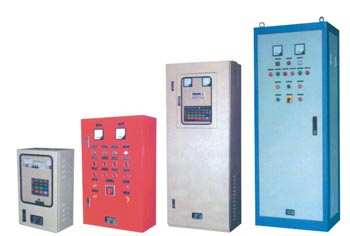

变频供水恒压供水变频柜水泵节能控制柜

确定了主泵功率、台数即可确定变频柜的尺寸。（注：有无辅助泵，尺寸不变。）

 说明：
1)            水位传感器安装方法参见我所“水泵液位控制器”之JY32系列说明。
2)            远传压力表接线：ph接变阻器的高端，pl接变阻器的低端，pi接变频器的动端。
3)            消防指令输入“xa、xb”接入由用户的消防中心提供的无源指令触点。消防信号输出“xa、xb”给用户反馈消防系统启动信号（无源触点）。
1.8. 设备安装
1.8.1.      设备安装环境
1)            电源电压波动不超过15%。
2)            海拔高度不超过2000米。
3)            泵房环境温度应在－5℃～40℃之间。
4)            相应湿度90％以下（不结露）。
5)            不应安装在多粉尘，有腐蚀性气体及机械振动较大的场合。
6)            没有导电尘埃及能破坏金属和绝缘的腐蚀性气体。
7)            设备垂直地面放置，周围应留有充分的散热空间。
1.8.2.      水泵系统安装要求
8)             水泵机组安装按水泵生产厂家的安装使用说明进行。
9)             压力传感器安装在泵房总管出口振动力小、水压较平稳处。。
1.8.3.      电控柜安装要求及注意事项
1)  电控柜安装要求离地100mm以上，柜顶部距屋顶大于1m，柜后部距墙大于0.8m。
2)  检查电器件接线端头是否松动脱落，结插件是否牢固。检查接线电阻应小于4欧姆。
10)        按电控柜端子号顺序准确接线。
11)        控制装置在出厂前均已调试完毕，用户在使用过程中不需变动各调节部件和变频器。
12)        该装置是由微机自动控制，维护检修使必须由专业人员进行。
13)        装置须可靠接地，防止事故。
14)        输出端严禁使用电力电容器进行功率因数补偿。
1.8.4.      调试注意事项
15)        认真检查设备接线正确与否，特别注意变频调速器的电源输入输出端子不能接反，否则将严重损坏设备并有可能导致发生火灾。
16)        将蓄水池加满水，水泵也注满水。检查变确认水路各部位均无泄露。
17)        接通电源，将电控柜主令开关拨到“手动”并逐一检查各泵转向。
18)        将电控柜主令开关拨到“自动”，并将电控柜内压力控制器投入运行。
19)        调节供水控制器内压力至用户设定值，将系统压力设定在所需压力值上。
1.8.5.      运行注意事项
20)        本系统为自动控制，日常运行无需专人操作，但应定期巡查，发现异常情况即时处理。
21)        变频器输出端严禁接入改善功率因数的电容器及电涌吸收回路等。
22)        水泵应按厂家说明书进行定期维护、检修。
23)        全套系统在我方调试完毕后，用户在使用过程中，不应经常自行调整，特别是微机恒压控制器和变频器部分，若有故障须直接通知我方，由我方派出专业技术人员进行检修。
24)        泵房内积水须及时排净。
25)        测量水泵电机绝缘时应断开变频器与电机间连线。
26)        如需要更换水泵电机，必须严格按照原规格，不可擅自增大容量
