英威腾变频器系列之CHV系列高性能矢量变频器

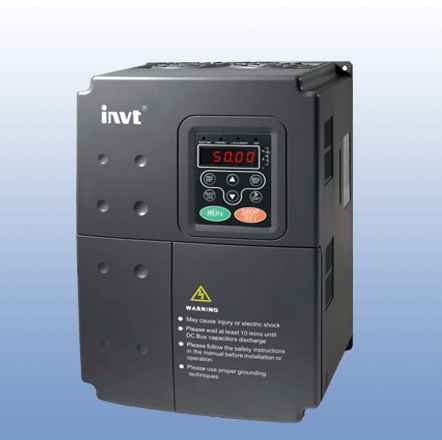

变频器图片
[:产品详细:] 一、真正的矢量控制
CHV系列变频器采用ARM（32位）+DSP（16位）双CPU控制系统，完成真正的电流矢量控制，与V/F控制相比，矢量控制有更大的优越性。
二、模块化结构
CHV系列变频器，遵循模块化设计理念，为客户营造个性化的使用选择；根据不同的行业应用的特点，设计不同的多功能扩展卡，将行业应用的解决方案内置于扩展卡中，用户仅需要一块扩展卡，便能获得行业专用变频器的功能，真正做到低成本实现用户定制的系统。 模块名称 | 功能说明 | 独立外引键盘 | 实现本机键盘与外引键盘的双重控制及变频器运行状态的监视 | LED外引键盘：为简易型键盘，可实现本机键盘的所有功能 | LCD外引键盘：提供中英文显示，并且内嵌参数快速拷贝功能 | 串行通讯接口卡 | 提供RS232和RS485双物理通讯接口 | R232采用标准的D9母座，方便用户的连接 | 开放式的三孔RS485接口，两种通讯模式可以用跳线任意切换 | PG卡 | 接收由编码器测速反馈的高速脉冲，实现高精度闭环矢量控制 | 兼容差动式输入、推挽式输入和集电极开路式输入 | 分频系数可通过拨码开关自由选择 | 与编码器直接软线连接 | 注塑机控制卡 | 对压力、流量信号进行采集与处理，实现注塑机节能专用变频器功能 | 供水控制卡 | 实现供水压力闭环，多泵自动切换，休眠，定时供水等功能 | IO扩展卡 | 提供更多的输入输出端子，极大增强变频器的外围功能 | 张力控制卡 | 实现张力控制专用变频器功能，如卷绕，收放控制和拉伸等 |
三、主要技术参数
1、输出频率范围：0.00～600.00Hz
2、速度控制方式：无PG矢量控制（SVC）、有PG矢量控制（VC）、V/F控制
3、指令通道方式：操作面板、端子控制、远程通讯控制
4、频率给定方式：数字键盘给定、模拟量给定（电流、电压信号）、脉冲频率给定、远程通讯给定、多段速给定、简易PLC给定、PID闭环给定等。可实现给定的组合和给定方式的相互切换，方便现场调试及复杂工艺的要求
5、起动转矩大：0.5Hz/150% (SVC)、 0Hz/180% (VC)
6、载波频率范围：1.0K～16.0KHz；可根据温度和负载特性自动调整
7、速度控制精度：±0.5%最高速度 (SVC)；±0.1%最高速度 (VC)
8、自动电压调整（AVR）：当电网电压变化时，能自动保持输出电压恒定
9、转矩控制：多种转矩指令设定方式，可实现真正的张力控制
10、摆频控制：多种三角波频率曲线，满足纺织行业的个性化需求
11、多功能QUICK/JOG键：可做多功能按键使用，满足用户的多种应用要求
12、所有的输入、输出端子皆为可编程的，方便用户的使用

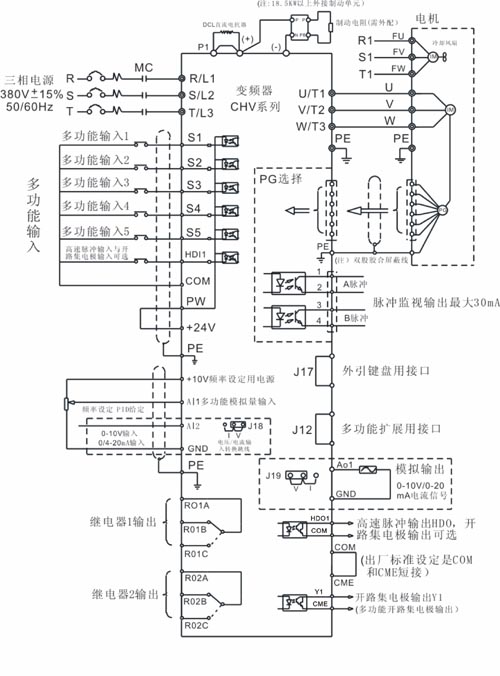

13、高速脉冲输入、输出功能：可实现定长控制和脉冲计数 四、 标准接线图
五、CHV变频器系列
变频器型号 | 输入电压 | 额定输出功率（kW） | 额定输入电流（A） | 额定输出电流（A） | 适配电机 | 机型 | CHV100-0R7G-2 |
三相220V 范围： -15%～+15% | 0.75 | 5.0 | 4.5 | 0.75 | C | CHV100-1R5G-2 | 1.5 | 7.7 | 7 | 1.5 | C | CHV100-2R2G-2 | 2.2 | 11.0 | 10 | 2.2 | C | CHV100-004G-2 | 3.7 | 17.0 | 16 | 3.7 | C | CHV100-5R5G-2 | 5.5 | 21.0 | 20 | 5.5 | C | CHV100-7R5G-2 | 7.5 | 31.0 | 30 | 7.5 | D | CHV100-011G-2 | 11.0 | 43.0 | 42 | 11.0 | E | CHV100-015G-2 | 15.0 | 56.0 | 55 | 15.0 | E | CHV100-018G-2 | 18.5 | 71.0 | 70 | 18.5 | E | CHV100-022G-2 | 22.0 | 81.0 | 80 | 22.0 | F | CHV100-030G-2 | 30.0 | 112.0 | 110 | 30.0 | F | CHV100-037G-2 | 37.0 | 132.0 | 130 | 37.0 | F | CHV100-045G-2 | 45.0 | 163.0 | 160 | 45.0 | G | 变频器型号 | 输入电压 | 额定输出功率（kW） | 额定输入电流（A） | 额定输出电流（A） | 适配电机 | 机型 | CHV100-1R5G-4 | 三相380V 范围： -15%～+15% | 1.5 | 5 | 3.7 | 1.5 | C | CHV100-2R2G-4 | 2.2 | 5.8 | 5.0 | 2.2 | C | CHV100-004G-4 | 3.7 | 10.0 | 9.0 | 3.7 | C | CHV100-5R5G-4 | 5.5 | 15.0 | 13.0 | 5.5 | C | CHV100-7R5G-4 | 7.5 | 20.0 | 17.0 | 7.5 | D | CHV100-011G-4 | 11.0 | 26.0 | 25.0 | 11.0 | D | CHV100-015G-4 | 15.0 | 35.0 | 32.0 | 15.0 | D | CHV100-018G-4 | 18.5 | 38.0 | 37.0 | 18.5 | E | CHV100-022G-4 | 22.0 | 46.0 | 45.0 | 22.0 | E | CHV100-030G-4 | 30.0 | 62.0 | 60.0 | 30.0 | E | CHV100-037G-4 | 37.0 | 76.0 | 75.0 | 37.0 | F | CHV100-045G-4 | 45.0 | 90.0 | 90.0 | 45.0 | F | CHV100-055G-4 | 55.0 | 105.0 | 110.0 | 55.0 | F | CHV100-075G-4 | 75.0 | 140.0 | 150.0 | 75.0 | G | CHV100-090G-4 | 90.0 | 160.0 | 176.0 | 90.0 | G | CHV100-110G-4 | 110.0 | 210.0 | 210.0 | 110.0 | G | CHV100-132G-4 | 132.0 | 240.0 | 250.0 | 132.0 | H | CHV100-160G-4 | 160.0 | 290.0 | 300.0 | 160.0 | H | CHV100-185G-4 | 185.0 | 330.0 | 340.0 | 185.0 | H | CHV100-200G-4 | 200.0 | 370.0 | 380.0 | 200.0 | I | CHV100-220G-4 | 220.0 | 410.0 | 415.0 | 220.0 | I | CHV100-250G-4 | 250.0 | 460.0 | 470.0 | 250.0 | I | CHV100-280G-4 | 280.0 | 500.0 | 520.0 | 280.0 | I | CHV100-300G-4 | 300.0 | 580.0 | 600.0 | 300.0 | I | CHV100-315G-4 | 315.0 | 580.0 | 600.0 | 315.0 | I | CHV100-350G-4 | 350.0 | 620.0 | 640.0 | 350.0 | J | CHV100-400P-4 | 400.0 | 670.0 | 690.0 | 400.0 | J | CHV100-400G-4 | 400.0 | 670.0 | 690.0 | 400.0 | J | CHV100-500P-4 | 500.0 | 835.0 | 860.0 | 500.0 | J | CHV100-500G-4 | 500.0 | 835.0 | 860.0 | 500.0 | J | CHV100-560P-4 | 560.0 | 920.0 | 950.0 | 560.0 | J | CHV100-560G-4 | 560.0 | 920.0 | 950.0 | 560.0 | J | CHV100-630P-4 | 630.0 | 1050.0 | 1100.0 | 630.0 | J | CHV100-630G-4 | 630.0 | 1050.0 | 1100.0 | 630.0 | J | CHV100-700P-4 | 700.0 | 1250.0 | 1300.0 | 700.0 | J | 变频器型号 | 输入电压 | 额定输出功率（kW） | 额定输入电流（A） | 额定输出电流（A） | 适配电机 | 机型 | CHV100-022G-6 |
三相690V 范围： -15％～+15% | 22.0 | 35.0 | 28.0 | 22.0 | E | CHV100-030G-6 | 30.0 | 40.0 | 35.0 | 30.0 | E | CHV100-037G-6 | 37.0 | 47.0 | 45.0 | 30.0 | F | CHV100-045G-6 | 45.0 | 52.0 | 52.0 | 45.0 | F | CHV100-055G-6 | 55.0 | 65.0 | 63.0 | 55.0 | F | CHV100-075G-6 | 75.0 | 85.0 | 86.0 | 75.0 | G | CHV100-090G-6 | 90.0 | 95.0 | 98.0 | 90.0 | G | CHV100-110G-6 | 110.0 | 118.0 | 121.0 | 110.0 | G | CHV100-132G-6 | 132.0 | 145.0 | 150.0 | 132.0 | G | CHV100-160G-6 | 160.0 | 165.0 | 175.0 | 160.0 | H | CHV100-185G-6 | 185.0 | 190.0 | 198.0 | 185.0 | H | CHV100-200G-6 | 200.0 | 210.0 | 218.0 | 200.0 | H | CHV100-220G-6 | 220.0 | 230.0 | 240.0 | 220.0 | I | CHV100-250G-6 | 250.0 | 255.0 | 270.0 | 250.0 | I | CHV100-300G-6 | 300.0 | 305.0 | 320.0 | 300.0 | I | CHV100-315G-6 | 315.0 | 334.0 | 350.0 | 315.0 | I | CHV100-350G-6 | 350.0 | 360.0 | 380.0 | 350.0 | I | CHV100-375G-6 | 375.0 | 370.0 | 390.0 | 350.0 | J | CHV100-400G-6 | 400.0 | 411.0 | 430.0 | 400.0 | J | CHV100-500G-6 | 500.0 | 518.0 | 540.0 | 500.0 | J | CHV100-560G-6 | 560.0 | 578.0 | 600.0 | 560.0 | J | CHV100-630G-6 | 630.0 | 655.0 | 680.0 | 630.0 | J | 变频器型号 | 输入电压 | 额定输出功率（kW） | 额定输入电流（A） | 额定输出电流（A） | 适配电机 | 机型 | CHV100-037G-12 |
三相1140V 范围： -15％～+15% | 37.0 | 27.0 | 25.0 | 30.0 | \ | CHV100B-037G-12 | 37.0 | 27.0 | 25.0 | 30.0 | \ | CHV100-045G-12 | 45.0 | 32.0 | 31.0 | 45.0 | \ | CHV100B-045G-12 | 45.0 | 32.0 | 31.0 | 45.0 | \ | CHV100-055G-12 | 55.0 | 38.0 | 38.0 | 55.0 | \ | CHV100B-055G-12 | 55.0 | 38.0 | 38.0 | 55.0 | \ | CHV100-075G-12 | 75.0 | 51.0 | 52.0 | 75.0 | \ | CHV100B-075G-12 | 75.0 | 51.0 | 52.0 | 75.0 | \ | CHV100-090G-12 | 90.0 | 57.0 | 58.0 | 90.0 | \ | CHV100B-090G-12 | 90.0 | 57.0 | 58.0 | 90.0 | \ | CHV100-110G-12 | 110.0 | 72.0 | 73.0 | 110.0 | \ | CHV100B-110G-12 | 110.0 | 72.0 | 73.0 | 110.0 | \ | CHV100-132G-12 | 132.0 | 85.0 | 86.0 | 132.0 | \ | CHV100-160G-12 | 160.0 | 102.0 | 104.0 | 160.0 | \ | CHV100-185G-12 | 185.0 | 113.0 | 115.0 | 185.0 | \ | CHV100-200G-12 | 200.0 | 130.0 | 132.0 | 200.0 | \ | CHV100-220G-12 | 220.0 | 141.0 | 144.0 | 220.0 | \ | CHV100-250G-12 | 250.0 | 158.0 | 162.0 | 250.0 | \ | CHV100-300G-12 | 300.0 | 176.0 | 180.0 | 300.0 | \ | CHV100-315G-12 | 315.0 | 203.0 | 208.0 | 315.0 | \ | CHV100-350G-12 | 350.0 | 210.0 | 216.0 | 350.0 | \ | CHV100-375G-12 | 375.0 | 220.0 | 225.0 | 350.0 | \ | CHV100-400G-12 | 400.0 | 252.0 | 260.0 | 400.0 | \ | CHV100-500G-12 | 500.0 | 317.0 | 325.0 | 500.0 | \ | CHV100-560G-12 | 560.0 | 356.0 | 365.0 | 560.0 | \ | CHV100-630G-12 | 630.0 | 390.0 | 400.0 | 630.0 | \ |
六、可靠性设计
1、全系列独立风道设计
全系列独立风道
散热器安装方式为柜体内、柜体外可选，风扇更换方便，变频器维护简单
极大提高了变频器在纺织、印染、化纤、造纸、拉丝、水泥制造等行业不同的应用环境下长期运行的可靠性
2、宽电网电压设计
电网输入电压在-15%～15%，变频器可安全运行，用户无须其他处理
3、18.5KW～90KW变频器标准配备直流电抗器
提高输入侧功率因数
提高整机效率及热稳定
有效消除输入侧的高次谐波对变频器的影响，减少对外围的干扰
4、超强的保护功能
为用户提供多达20多种的故障保护功能，可实现从变频器到电机、到外围设备的全方位保护
提供故障自动复位功能，方便常规故障的自动排除
内置雷击过流保护装置，有效提高对于感应雷的自我保护功能
5、标准的制造平台
专业化流水生产线
严格的生产管理制度 英威腾变频器,CHV变频器,高性能矢量变频器咨询热线：021-25955536 1352447l288
上海春姜实业有限公司电气事业部
|
