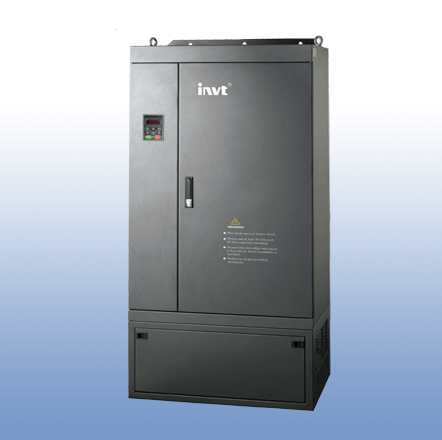

英威腾变频器系列之INVT-690V/1140V中压矢量变频器

一、产品特点

1．±20%电压波动设计，适用中国大型工矿企业电网状况；
2．SVPWM优化调制技术，配合专业的波型处理电路，降低整机热损耗1/3以上，提高产品稳定性及寿命；
3．光电隔离技术运用在变频器控制与驱动电路中，以达到精确信号采集与控制，异常现象保护灵敏、准确；
4．多种负载运行控制及保护，如过流、过压、过载、欠压、缺相、短路等；
5．灵活的控制方式，如RS-485控制、PI调节、多段速度、程序控制、比例联动，控制端子与模拟信号端子可自由编程设定，方便组成多种控制系统；
6．水冷式及防爆型变频器可定制；
7．实行18个月保修，终身维护。

二、技术特点

1．将变压器一侧开放式Y形结构改为有闭合回路的延边三角形结构，用于吸收变频过程中的高次谐波，可将高压侧的高次谐波降至1.6%以下。
2．保留高压操作但低压运行，改造后效率≥95%，功率因数≥0.94。
3．本方案具有效率高、功率因数高、可靠性高、谐波低、施工周期短等特点。投资回收期短，成本只需直接高压变频器的一半。
4．具备工/变频运行切换功能，可保证生产连续性。
5．INVT高低方式对高压电机节能改造系统与高-低-高方式的高压变频器（系统）比较，具有效率高、功率因数高、可靠性高、安装调试简单、占地小的特点。

　　高压（3-10KV）电动机通过改变相间绕组连接结构（Y形、△形、延边三角形）极间绕组连接结构（串联、并联支路）和极内线圈连接结构（串联、兼联回路），以适应中低压（380V-1140V）变频调速。
通过特别的变压器将高压降至所需的低电压，经与之电压范围相匹配的英威腾380-1140V变频器，并配上工频备用控制回路，完成高压电机的低压变频调速控制系统。
