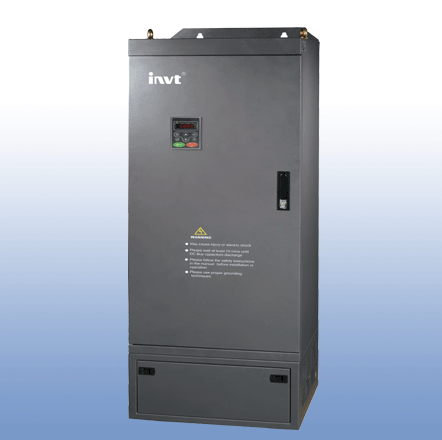

英威腾变频器系列之CHF系列V/F控制变频器 变频器图片
[:产品详细:] 一、优化的V/F控制
CHF系列变频器采用DSP控制系统，完成优化的V/F控制，比传统V/F控制更具优越的性能。
二、经济型结构（G/P合一）
CHF系列变频器为通用型变频器，主要面向简单调速应用客户，采用G/P合一结构，更能满足大部分客户的功能需求。
功能模块名称 功能说明
独立外引键盘 实现本机键盘与外引键盘的双重控制及变频器运行状态的监视
LED外引键盘：为简易型键盘，可实现本机键盘的所有功能
串行通讯功能 提供RS485物理通讯接口（选配）
内嵌MODBUS RTU和ASCⅡ两种通讯模式
端子功能 提供丰富的端子控制功能供用户自由选择 三、主要技术参数
1、输出频率范围：0.00～600.00Hz
2、速度控制方式：V/F控制
3、指令通道方式：操作面板、端子控制、远程通讯控制
4、频率给定方式：数字键盘给定、模拟量给定（电流、电压信号）、高速脉冲给定、远程通讯给定、多段速给定、PLC给定、PID闭环给定等，可以多种频率组合和切换
5、起动转矩大：1Hz/150%
6、载波频率范围：1.0K～15.0KHz
7、速度控制精度：±5%最高速度
8、自动电压调整（AVR）：当电网电压变化时，能自动保持输出电压恒定
9、自动限流：能限制电机电流的最大值，从而可靠地保护变频器和电机
10、摆频控制：多种三角波频率曲线，满足纺织行业的个性化需求
11、多功能键盘：提供三种快捷调试模式，满足用户的多种应用要求
12、所有的输入、输出端子皆为可编程的，方便用户的使用

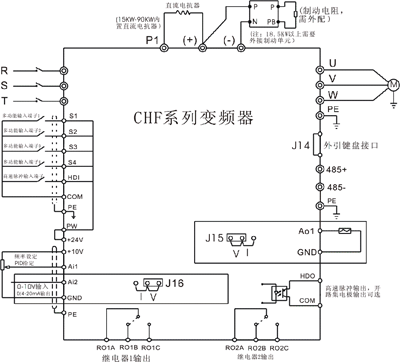

13、高速脉冲输入输出功能：可实现定长控制和脉冲计数 四、 标准接线图
五、CHF变频器系列 变频器型号 | 输入电压 | 额定输出功率（kW） | 额定输入电流（A） | 额定输出电流（A） | 适配电机 | 机型 | CHF100-1R5G-S2 | 单相220V范围： -15% ～ +15% | 1.5 | 14.2 | 7.0 | 1.5 | B | CHF100-2R2G-S2 | 2.2 | 23.0 | 10 | 2.2 | B | 变频器型号 | 输入电压 | 额定输出功率（kW） | 额定输入电流（A） | 额定输出电流（A） | 适配电机 | 机型 | CHF100-0R7G-2 |
三相220V 范围： -15%～+15% | 0.75 | 5.0 | 4.5 | 0.75 | B | CHF100-1R5G-2 | 1.5 | 7.7 | 7 | 1.5 | B | CHF100-2R2G-2 | 2.2 | 11.0 | 10 | 2.2 | B | CHF100-004G-2 | 3.7 | 17.0 | 16 | 3.7 | C | CHF100-5R5G-2 | 5.5 | 21.0 | 20 | 5.5 | C | CHF100-7R5G-2 | 7.5 | 31.0 | 30 | 7.5 | D | CHF100-011G-2 | 11.0 | 43.0 | 42 | 11.0 | E | CHF100-015G-2 | 15.0 | 56.0 | 55 | 15.0 | E | CHF100-018G-2 | 18.5 | 71.0 | 70 | 18.5 | E | CHF100-022G-2 | 22.0 | 81.0 | 80 | 22.0 | F | CHF100-030G-2 | 30.0 | 112.0 | 110 | 30.0 | F | CHF100-037G-2 | 37.0 | 132.0 | 130 | 37.0 | F | CHF100-045G-2 | 45.0 | 163.0 | 160 | 45.0 | G | 变频器型号 | 输入电压 | 额定输出功率（kW） | 额定输入电流（A） | 额定输出电流（A） | 适配电机 | 机型 | CHF100-0R7G-4 |
三相380V 范围： -15％～+15% | 0.75 | 3.4 | 2.5 | 0.75 | B | CHF100-1R5G-4 | 1.5 | 5.0 | 3.7 | 1.5 | B | CHF100-2R2G-4 | 2.2 | 5.8 | 5 | 2.2 | B | CHF100-004G/5R5P-4 | 4.0/5.5 | 10/15 | 9/13 | 4.0/5.5 | C | CHF100-5R5G/7R5P-4 | 5.5/7.5 | 15/20 | 13/17 | 5.5/7.5 | C | CHF100-7R5G/011P-4 | 7.5/11.0 | 20/26 | 17/25 | 7.5/11.0 | D | CHF100-011G/015P-4 | 11.0/15.0 | 26/35 | 25/32 | 11.0/15.0 | D | CHF100-015G/018P-4 | 15.0/18.5 | 35/38 | 32/37 | 15.0/18.5 | D | CHF100-018G/022P-4 | 18.5/22.0 | 38/46 | 37/45 | 18.5/22.0 | E | CHF100-022G/030P-4 | 22.0/30.0 | 46/62 | 45/60 | 22.0/30.0 | E | CHF100-030G/037P-4 | 30.0/37.0 | 62/76 | 60/75 | 30.0/37.0 | E | CHF100-037G/045P-4 | 37.0/45.0 | 76/90 | 75/90 | 37.0/45.0 | F | CHF100-045G/055P-4 | 45.0/55.0 | 90/105 | 90/110 | 45.0/55.0 | F | CHF100-055G/075P-4 | 55.0/75.0 | 105/140 | 110/150 | 55.0/75.0 | F | CHF100-075G/090P-4 | 75.0/90.0 | 140/160 | 150/176 | 75.0/90.0 | G | CHF100-090G/110P-4 | 90.0/110.0 | 160/210 | 176/210 | 90.0/110.0 | G | CHF100-110G/132P-4 | 110.0/132.0 | 210/240 | 210/250 | 110.0/132.0 | G | CHF100-132G/160P-4 | 132.0/160.0 | 240/290 | 250/300 | 132.0/160.0 | H | CHF100-160G/185P-4 | 160.0/185.0 | 290/330 | 300/340 | 160.0/185.0 | H | CHF100-185G/200P-4 | 185.0/200.0 | 330/370 | 340/380 | 185.0/200.0 | H | CHF100-200G/220P-4 | 200.0/220.0 | 370/410 | 380/415 | 200.0/220.0 | I | CHF100-220G/250P-4 | 220.0/250.0 | 410/460 | 415/470 | 220.0/250.0 | I | CHF100-250G/280P-4 | 250.0/280.0 | 460/500 | 470/520 | 250.0/280.0 | I | CHF100-280G/315P-4 | 280.0/315.0 | 500/580 | 520/600 | 280.0/315.0 | I | CHF100-315G/350P-4 | 315.0/350.0 | 580/620 | 600/640 | 315.0/350.0 | I | CHF100-350G-4 | 350.0 | 620.0 | 640.0 | 350.0 | J | CHF100-400P-4 | 400.0 | 670.0 | 690.0 | 400.0 | J | CHF100-400G-4 | 400.0 | 670.0 | 690.0 | 400.0 | J | CHF100-500P-4 | 500.0 | 835.0 | 860.0 | 500.0 | J | CHF100-500G-4 | 500.0 | 835.0 | 860.0 | 500.0 | J | CHF100-560P-4 | 560.0 | 920.0 | 950.0 | 560.0 | J | CHF100-560G-4 | 560.0 | 920.0 | 950.0 | 560.0 | J | CHF100-630P-4 | 630.0 | 1050.0 | 1100.0 | 630.0 | J | CHF100-630G-4 | 630.0 | 1050.0 | 1100.0 | 630.0 | J | CHF100-700P-4 | 700.0 | 1250.0 | 1300.0 | 700.0 | J |
六、可靠性设计
1、全系列独立风道设计
全系列独立风道
散热器安装方式为柜体内、柜体外可选，风扇更换方便，变频器维护简单
极大提高了变频器在纺织、印染、化纤、造纸、拉丝、水泥制造等行业不同的应用环境下长期运行的可靠性
G/P合一设计，方便客户选型的适用性
2、宽电网电压设计
电网输入电压在-15%～15%，变频器可安全运行，用户无须其他处理
3、超强的保护功能
为用户提供多达20多种的故障保护功能，可实现从变频器到电机、到外围设备的全方位保护
提供故障自动复位功能，方便常规故障的自动排除
内置雷击过流保护装置，有效提高对于感应雷的自我保护功能
4、标准的制造平台
专业化流水生产线，全自动化测试工装
