变频控制柜 |
| 时间：2009-09-01 01:14:51 来源：上海变频网 作者：上海变频 |

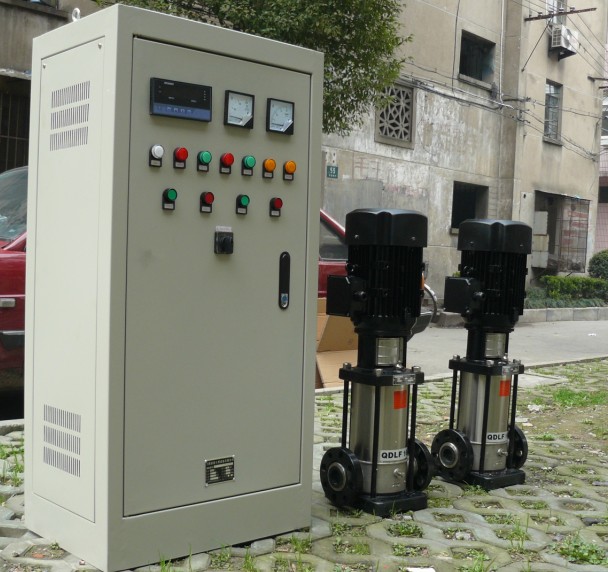

变频控制柜
1）压力控制（单位） 序号 | 型号 | 控制类型 | 主、备泵切换方式 | 控制泵数 | 功率 (KW) | 额定电流 (A) | 共频启动方式 | 箱柜外形尺寸 (mm)高*宽*厚 | 1 | CJK-B-P-1-1.1 | 压力 | | 1 | 1.1 | 2.8 | 直接 | 1400*600*400 | 2 | CJK-B-P-1-1.5 | 压力 | | 1 | 1.5 | 3.7 | 直接 | 1400*600*400 | 3 | CJK-B-P-1-2.2 | 压力 | | 1 | 2.2 | 5 | 直接 | 1400*600*400 | 4 | CJK-B-P-1-3.0 | 压力 | | 1 | 3 | 6.6 | 直接 | 1400*600*400 | 5 | CJK-B-P-1-4.0 | 压力 | | 1 | 4 | 8.5 | 直接 | 1400*600*400 | 6 | CJK-B-P-1-5.5 | 压力 | | 1 | 5.5 | 11.5 | 直接 | 1400*600*400 | 7 | CJK-B-P-1-7.5 | 压力 | | 1 | 7.5 | 15.5 | 直接 | 1400*600*400 | 8 | CJK-B-P-1-11 | 压力 | | 1 | 11 | 22 | 直接 | 1400*600*400 | 9 | CJK-B-P-1-15 | 压力 | | 1 | 15 | 30 | 直接 | 1400*600*400 | 10 | CJK-B-P-1-15-Y | 压力 | | 1 | 15 | 30 | 星三角降压 | 1400*600*400 | 11 | CJK-B-P-1-15-Z | 压力 | | 1 | 15 | 30 | 自藕降压 | 1600*600*400 | 12 | CJK-B-P-1-18.5-Y | 压力 | | 1 | 18.5 | 37 | 星三角降压 | 1400*600*400 | 13 | CJK-B-P-1-18.5-Z | 压力 | | 1 | 18.5 | 37 | 自藕降压 | 1600*600*400 | 14 | CJK-B-P-1-22-Y | 压力 | | 1 | 22 | 44 | 星三角降压 | 1600*600*400 | 15 | CJK-B-P-1-22-Z | 压力 | | 1 | 22 | 44 | 自藕降压 | 170*700*450 | 16 | CJK-B-P-1-30-Y | 压力 | | 1 | 30 | 60 | 星三角降压 | 170*700*450 | 17 | CJK-B-P-1-30-Z | 压力 | | 1 | 30 | 60 | 自藕降压 | 170*700*450 | 18 | CJK-B-P-1-37-Y | 压力 | | 1 | 37 | 72 | 星三角降压 | 170*700*450 | 19 | CJK-B-P-1-37-Z | 压力 | | 1 | 37 | 72 | 自藕降压 | 170*700*450 | 20 | CJK-B-P-1-45-Y | 压力 | | 1 | 45 | 85 | 星三角降压 | 1800*800*600 | 21 | CJK-B-P-1-45-Z | 压力 | | 1 | 45 | 85 | 自藕降压 | 1800*800*600 | 22 | CJK-B-P-1-55-Y | 压力 | | 1 | 55 | 105 | 星三角降压 | 1800*800*600 | 23 | CJK-B-P-1-55-Z | 压力 | | 1 | 55 | 105 | 自藕降压 | 2000*800*600 | 24 | CJK-B-P-1-75-Z | 压力 | | 1 | 75 | 140 | 自藕降压 | 2000*800*600 | 25 | CJK-B-P-1-90-Z | 压力 | | 1 | 90 | 170 | 自藕降压 | 2000*800*600 |
2)压力控制（一控二，主、备泵交替循环变频）
序号 | 型号 | 控制类型 | 主、备泵切换方式 | 控制泵数 | 功率 (KW) | 额定电流 (A) | 共频启动方式 | 箱柜外形尺寸 (mm)高*宽*厚 | 1 | CJK-B-PJ-2-1.1 | 压力 | 交替循环 | 2 | 1.1 | 2.8 | 直接 | 1400*600*400 | 2 | CJK-B-PJ-2-1.5 | 压力 | 交替循环 | 2 | 1.5 | 3.7 | 直接 | 1400*600*400 | 3 | CJK-B-PJ-2-2.2 | 压力 | 交替循环 | 2 | 2.2 | 5 | 直接 | 1400*600*400 | 4 | CJK-B-PJ-2-3.0 | 压力 | 交替循环 | 2 | 3 | 6.6 | 直接 | 1400*600*400 | 5 | CJK-B-PJ-2-4.0 | 压力 | 交替循环 | 2 | 4 | 8.5 | 直接 | 1400*600*400 | 6 | CJK-B-PJ-2-5.5 | 压力 | 交替循环 | 2 | 5.5 | 11.5 | 直接 | 1400*600*400 | 7 | CJK-B-PJ-2-7.5 | 压力 | 交替循环 | 2 | 7.5 | 15.5 | 直接 | 1400*600*400 | 8 | CJK-B-PJ-2-11 | 压力 | 交替循环 | 2 | 11 | 22 | 直接 | 1600*600*400 | 9 | CJK-B-PJ-2-15 | 压力 | 交替循环 | 2 | 15 | 30 | 直接 | 1600*600*400 | 10 | CJK-B-PJ-2-15-Y | 压力 | 交替循环 | 2 | 15 | 30 | 星三角降压 | 1700*700*450 | 11 | CJK-B-PJ-2-15-Z | 压力 | 交替循环 | 2 | 15 | 30 | 自藕降压 | 1800*800*600 | 12 | CJK-B-PJ-2-18.5-Y | 压力 | 交替循环 | 2 | 18.5 | 37 | 星三角降压 | 1700*700*450 | 13 | CJK-B-PJ-2-18.5-Z | 压力 | 交替循环 | 2 | 18.5 | 37 | 自藕降压 | 1800*800*600 | 14 | CJK-B-PJ-2-22-Y | 压力 | 交替循环 | 2 | 22 | 44 | 星三角降压 | 1800*800*600 | 15 | CJK-B-PJ-2-22-Z | 压力 | 交替循环 | 2 | 22 | 44 | 自藕降压 | 2000*800*600 | 16 | CJK-B-PJ-2-30-Y | 压力 | 交替循环 | 2 | 30 | 60 | 星三角降压 | 1800*800*600 | 17 | CJK-B-PJ-2-30-Z | 压力 | 交替循环 | 2 | 30 | 60 | 自藕降压 | 2000*800*600 | 18 | CJK-B-PJ-2-37-Y | 压力 | 交替循环 | 2 | 37 | 72 | 星三角降压 | 2000*800*600 | 19 | CJK-B-PJ-2-37-Z | 压力 | 交替循环 | 2 | 37 | 72 | 自藕降压 | 2200*800*600 | 20 | CJK-B-PJ-2-45-Y | 压力 | 交替循环 | 2 | 45 | 85 | 星三角降压 | 2000*800*600 | 21 | CJK-B-PJ-2-45-Z | 压力 | 交替循环 | 2 | 45 | 85 | 自藕降压 | 2200*800*600 | 22 | CJK-B-PJ-2-55-Y | 压力 | 交替循环 | 2 | 55 | 105 | 星三角降压 | 2000*800*600 | 23 | CJK-B-PJ-2-55-Z | 压力 | 交替循环 | 2 | 55 | 105 | 自藕降压 | 2200*800*600 | 24 | CJK-B-PJ-2-75-Z | 压力 | 交替循环 | 2 | 75 | 140 | 自藕降压 | 2200*1000*600 | 25 | CJK-B-PJ-2-90-Z | 压力 | 交替循环 | 2 | 90 | 170 | 自藕降压 | 2200*1000*600 |
3)压力控制（一控三,主、备交替循环变频）
序号 | 型号 | 控制类型 | 主、备泵切换方式 | 控制泵数 | 功率 (KW) | 额定电流 (A) | 共频启动方式 | 箱柜外形尺寸 (mm)高*宽*厚 | 1 | CJK-B-PJ-3-1.1 | 压力 | 交替循环 | 3 | 1.1 | 2.8 | 直接 | 1400*600*400 | 2 | CJK-B-PJ-3-1.5 | 压力 | 交替循环 | 3 | 1.5 | 3.7 | 直接 | 1400*600*400 | 3 | CJK-B-PJ-3-2.2 | 压力 | 交替循环 | 3 | 2.2 | 5 | 直接 | 1400*600*400 | 4 | CJK-B-PJ-3-3.0 | 压力 | 交替循环 | 3 | 3 | 6.6 | 直接 | 1400*600*400 | 5 | CJK-B-PJ-3-4.0 | 压力 | 交替循环 | 3 | 4 | 8.5 | 直接 | 1400*600*400 | 6 | CJK-B-PJ-3-5.5 | 压力 | 交替循环 | 3 | 5.5 | 11.5 | 直接 | 1600*600*400 | 7 | CJK-B-PJ-3-7.5 | 压力 | 交替循环 | 3 | 7.5 | 15.5 | 直接 | 1600*600*400 | 8 | CJK-B-PJ-3-11 | 压力 | 交替循环 | 3 | 11 | 22 | 直接 | 1600*600*400 | 9 | CJK-B-PJ-3-15 | 压力 | 交替循环 | 3 | 15 | 30 | 直接 | 1700*700*450 | 10 | CJK-B-PJ-3-15-Y | 压力 | 交替循环 | 3 | 15 | 30 | 星三角降压 | 1800*800*600 | 11 | CJK-B-PJ-3-15-Z | 压力 | 交替循环 | 3 | 15 | 30 | 自藕降压 | 2000*800*600 | 12 | CJK-B-PJ-3-18.5-Y | 压力 | 交替循环 | 3 | 18.5 | 37 | 星三角降压 | 1800*800*600 | 13 | CJK-B-PJ-3-18.5-Z | 压力 | 交替循环 | 3 | 18.5 | 37 | 自藕降压 | 2000*800*600 | 14 | CJK-B-PJ-3-22-Y | 压力 | 交替循环 | 3 | 22 | 44 | 星三角降压 | 2000*800*600 | 15 | CJK-B-PJ-3-22-Z | 压力 | 交替循环 | 3 | 22 | 44 | 自藕降压 | 2200*800*600 | 16 | CJK-B-PJ-3-30-Y | 压力 | 交替循环 | 3 | 30 | 60 | 星三角降压 | 2000*1000*600 | 17 | CJK-B-PJ-3-30-Z | 压力 | 交替循环 | 3 | 30 | 60 | 自藕降压 | 2200*1000*600 | 18 | CJK-B-PJ-3-37-Y | 压力 | 交替循环 | 3 | 37 | 72 | 星三角降压 | 2000*1000*600 | 19 | CJK-B-PJ-3-37-Z | 压力 | 交替循环 | 3 | 37 | 72 | 自藕降压 | 2200*800*600 | 20 | CJK-B-PJ-3-45-Y | 压力 | 交替循环 | 3 | 45 | 85 | 星三角降压 | 22000*1000*600 | 21 | CJK-B-PJ-3-45-Z | 压力 | 交替循环 | 3 | 45 | 85 | 自藕降压 | 2200*1200*600 | 22 | CJK-B-PJ-3-55-Y | 压力 | 交替循环 | 3 | 55 | 105 | 星三角降压 | 2200*1200*600 | 23 | CJK-B-PJ-3-55-Z | 压力 | 交替循环 | 3 | 55 | 105 | 自藕降压 | 组合柜 | 24 | CJK-B-PJ-3-75-Z | 压力 | 交替循环 | 3 | 75 | 140 | 自藕降压 | 组合柜 | 25 | CJK-B-PJ-3-90-Z | 压力 | 交替循环 | 3 | 90 | 170 | 自藕降压 | 组合柜 | 26 | CJK-B-PJ-3-110-Z | 压力 | 交替循环 | 3 | 110 | 204 | 自藕降压 | 组合柜 | 27 | CJK-B-PJ-3-132-Z | 压力 | 交替循环 | 3 | 132 | 230 | 自藕降压 | 组合柜 | 28 | CJK-B-PJ-3-160-Z | 压力 | 交替循环 | 3 | 160 | 296 | 自藕降压 | 组合柜 |
变频控制柜,变频柜咨询热线：021-25955536 1352447l288
上海春姜实业有限公司电气事业部 |
|
|
|
|
