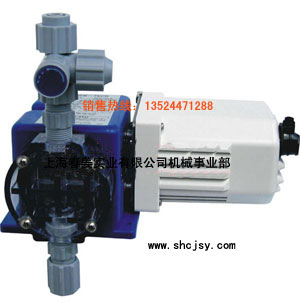

| JM系列机械隔膜计量泵 | | | | | 功能特性介绍： | 产品特点
1、安装容易、操作简便；
2、计量精确、输出量可随意调整,抗化学腐蚀性强,经济、实用；
3、金属加强隔膜、寿命长；
用途:
1、反渗透、电渗析循环、冷却水净化水、污水处理
实验室、化验室
2、其他各种小计量加液 |
|
| | 数据表及工程案例： | 型号
MOde | 冲程次数
(Min-1) | 额定流量
(L/h) | 最大压力
(Bar) | 接口尺寸
(inch) | 电机功率
(w) | 重量
(kg) | 电压
(v) | JM-0.47/7 | 7 | 0.47 | 7 | 1/2“外螺纹连接（并配有1/4）”插接软管 | 15 | 3.63 | 220V
50Hz | JM-1.10/7 | 13 | 1.10 | 7 | JM-2.36/7 | 25 | 2.36 | 7 | JM-3.78/7 | 51 | 3.78 | 7 | JM-4.72/7 | 51 | 4.72 | 7 | JM-10.72/4.2 | 70 | 10.72 | 4.2 | JM-15.77/4.2 | 70 | 15.77 | 4.2 |
描述
| 标准材质
| 可选择材质
| 泵头 | 苯乙烯-丙烯腈树脂 | 聚氯乙烯 聚乙烯 不锈钢 | 连接件 | 聚氯乙烯 | 聚乙烯 /不锈钢 | 隔膜阀座 | 海帕伦 | 四氯乙烯 /氟橡胶 | 垫圈 | 四氯乙烯 | | 阀球 | 陶瓷 | 四氯乙烯 /不锈钢 | 出口管 | 聚乙烯 | 1/2 螺纹连接 | 入口管 | 聚氯乙烯 | 1/2 螺纹连接 |

| | |
|

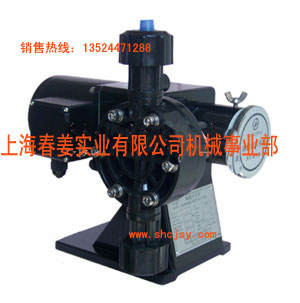

| JWM-A隔膜计量泵 | | | | | 功能特性介绍： | 产品特点
1、构造上，完全无泄漏
2、可用PVC、PTFE、PVDF、1Cr18Ni9Ti、316等作为泵头材料
3、适用于各种耐酸碱药液
4、可以安装于药槽上
5、安装容易、维修、保养简便
6、操作安全性能高
7、运转中流量随意调整 |
|
| | 数据表及工程案例： | 型号
MOde | 额定流量
(L/h) | 最大压力
(MPa) | 行程
(mm) | 泵速
(min-1) | 隔膜
(mm) | 接口尺寸
(inch) | 重量
(kg) | 电机功率
(w) | 备注
| JWM-A6.5/1 | 6.5 | 1.0 | 2.0 | 54 | φ65 | ID:φ9
OD:φ15 | 7.3 | 单相感应电机电容启动2.5UF 40W 220V/50HZ
1350rpm
三相感应电机
380V/50HZ 1350rpm 40W 4P | 运转中可手动调整流量 | JWM-A12/1 | 12 | 2.0 | 108 | JWM-A24/1 | 24 | 4.0 | 90 | JWM-A32/1 | 32 | 4.0 | 135 | 7.4 | JWM-A42/1 | 42 | 5.0 | 135 | JWM-A60/1 | 60 | 5.0 | 150 | JWM-A80/0.5 | 80 | 0.5 | 4.0 | 150 | φ84 | 8.5 | JWM-A90/0.5 | 90 | 5.0 | 135 | JWM-A100/0.5 | 100 | 5.0 | 150 | JWM-A110/0.3 | 110 | 0.3 | 4.0 | 150 | φ94 | 单相感应电机
电容启动2.5UF 90W 220V/50HZ 1350rpm
三相感应电机380V/50HZ
1350rpm 90W 4P | JWM-A120/0.3 | 120 | 5.0 | 135 | JWM-A150/0.3 | 150 | 5.0 | 150 |
泵头
| 隔膜
(mm) | 球阀
| 阀座
O形环
| 药品类
| PVC | PTFE/EPDM | Ceramic | PTFE/FPM | 次亚氯酸钠、硫酸铝、氯化亚铁、PAC、硫酸、盐酸、磷酸、尿素、氯化钙、氯化铝、消泡剂等。 | 304/316 | EPDM | 凝集剂、阿摩尼亚水、联胺、烧碱 |
| | |
|
|
| JWM系列机械隔膜计量泵 | | | | | 功能特性介绍： | 特点：
1、螺杆副，偏心凸轮机构
2、流量最大Q=160L/h
3、额定排压P2=0.3mpa
4、适应介质温度-40-100℃，粘度<1000CP
5、流量控制方式：手动/自动调节冲程/数字变频控制
6、泵头可选材质：304、316L、PVC、PP、PVDF、PTFE等及合金材料
7、PTFE膜片
8、可选双隔膜泵头结构/带隔膜破裂报警功能可选
9、泵在运行或停止状态均可调节流量
10、流量稳定精度±＜1％。
|
|
| | 数据表及工程案例： | 型号
| 流量
(L/h) | 压力
(Mpa) | 吸程
(m) | 泵速
(min-1) | 电机功率(KW)
| 进出口直径
(mm) | 重量(kg)
| JWM-20/1.0 | 20 | 1.0 | 3 | 96 | 0.18 | DN15 | 25 | JWM-45/0.3 | 45 | 0.3 | 48 | 0.18 | JWM-80/0.3 | 80 | 0.3 | 48 | 0.18 | JWM-90/0.3 | 90 | 0.3 | 96 | 0.18 | JWM-160/0.3 | 160 | 0.3 | 96 | 0.18 |
  |
|
|
| JXM-A系列机械隔膜计量泵 | | | | | 功能特性介绍： | 特点：双偏心机构,曲轴直线运动
1、最大额定流量Ф=500L/h
2、最大排压：P2=1.2Mpa
3、多种材质泵头可选（PVC、PCDF、PTFE、304、316L）
4、机械驱动PTFE膜片
5、手动/自动冲程调节/数字变频控制均可选
6、冲程在静态及动态条件下均可调节
7、最大介质温度：-100C—1000C
8、泵调节范围10％-100％流量精<+1％
9、泵头过流可制加温来套型 |
|
| | 数据表及工程案例： | 型号 | 额定流量 | 最大压力 | 泵速 | 隔膜 | 行程 | 进出口直径 | 电机功率 | 重量 | | JXM-A2.25/1.2 | 2.25 | 1.2 | 36 | Ф36 | 1.2 | DN8 | 220V\380V
0.37KW
1400RPM
3-50HZ
IP55\F | | | JXM-A4.5/1.2 | 4.5 | 72 | | JXM-A9/1.2 | 9 | 144 | | JXM-A22/1.2 | 22 | 72 | Ф45 | 4 | DN15 | | JXM-A44/1 | 44 | 144 | | JXM-A85/1 | 85 | 1.0 | 72 | Ф110/70 | 3 | | JXM-A120/0.7 | 120 | 0.7 | 72 | 8 | | JXM-A170/0.7 | 170 | 144 | 6 | | JXM-A240/0.7 | 240 | 144 | 8 | DN25 | 220V/380V
0.55KW
1400rpm 3-50Hz
IP55/F | | JXM-A315/0.5 | 315 | 0.5 | 144 | Ф110/80 | 8 | | JXM-A400/0.5 | 400 | 144 | 10 | | JXM-A500/0.5 | 500 | 180 |
|
|
|
| JZM-A系列机械隔膜计量泵 | | | | | 功能特性介绍： | 特点：1、可变偏心滑轴调节机构，曲柄连杆传动。
2、最大排量：Q=1200L/h
3、最大额定排压P2=0.35Mpa
4、机械驱动PTFE胶片
5、手动/自动冲程调节/数字变频控制可选，实现外部信号自动控制。
6、多种材质泵头可选有PVC、PVDF、PTFE、304、316L合金等
7、适用介质温度-10℃～100℃
8、冲程在静态及动态条件下均可调节
9、可选双隔胶泵头/带破总报警功能可选
10、泵流量调节范围10—100％。流量精度＜±1％
11、泵头过流可选热夹套型 |
|
| | 数据表及工程案例： | 型号
MOde | 额定流量
(L/h) | 最大压力
(Bar) | 泵速
(min-1) | 隔膜
(mm) | 行程
(mm) | 进出口直径
(mm | 电机功率
(w) | 重 量
(kg) | JZM-A82/1 | 82 | 1.0 | 36 | Ф110/70 |
12
| DN15 |
220V/380V
0.55KW
1400RPM
3-50HZ
IP55/F
|
28
| JZM-A167/1 | 167 | 72 | JZM-A237/1 | 237 | 102 | JZM-A334/1 | 334 | 144 | DN25 | JZM-A410/1 | 410 | 180 | JZM-A460/0.7 | 460 | 0.7 | 144 | Ф110/80 | JZM-A580/0.7 | 580 | 180 | JZM-A656/0.35 | 656 | 0.35 | 102 | Ф162/115 | | | 0.75kw | JZM-A940/0.35 | 940 | 144 | DN40 | JZM-A1200/0.35 | 1200 | 180 |
| | |
|
|
| JDM系列机械隔膜计量泵 | | | | | 功能特性介绍： | 特点：
1、螺杆副传动，双斜轴（斜）调节行程，曲杆连杆机构。
2、多种材质可选：304、316L、PVC、PTFE、PVDF等。
3、手动/自动冲程调节可选/可配变频控制流量大小。
4、适应介质温度-10℃～100℃
5、泵在运行或停止状态下均可调节流量。
6、可实现多台并联使用并可分别独立调节流量。
7、进出口连接：法兰或管套连接
8、金属增强复合隔膜 |
|
| | 数据表及工程案例： | 型号 | 流量 | 压力 | 吸程 | 泵速 | 电机功率 | 进出口直径 | 重量(kg) | JDM-500/0.3 | 500 | 0.3 | 3 | 48 | 1.1 | DN40 | 95 | JDM-750/0.3 | 750 | 0.3 | 72 | 1.1 | JDM-1000/0.3 | 1000 | 0.3 | 96 | 1.1 | JDM-1500/0.3 | 1500 | 0.3 | 144 | 1.1 |
  |
|
|

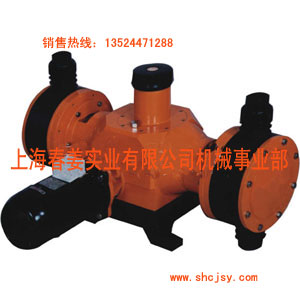

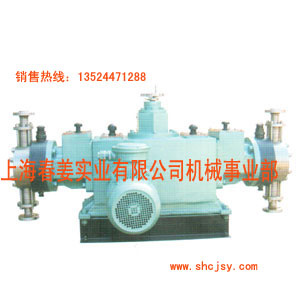

| JDM-S系列机械隔膜计量泵 | | | | | 功能特性介绍： | 特点：
1、螺杆副曲柄连插传动机构，双斜柱（套）改变偏心调节行程;对置式结构有效减少流量脉动力.
2、最大排量：3000L/H
3、额定排压：0.3mpa
4、适应介质温度-10℃～100℃
5、泵在运行或停止状态下均可调节流量，流量稳定精度<±1％
6、泵头多种材质可选：304、316L、PVC、PTFE、PVDF等。
7、流量调节：手动/自动调节冲程/可配变频控制流量大小。
8、金属增强复合隔膜
9、进出口连接：法兰和管套连接
10、可实现多台并联使用并可独立调节流量。 |
|
| | 数据表及工程案例： | 型号
| 流量
(L/h) | 压力
(Mpa) | 吸程
(m) | 泵速
(min-1) | 电机功率(KW)
| 进出口直径
(mm) | 重量(kg) | JDM-S1000 | 1000 | 0.3 | 3 | 72 | 1.1 | DN40 | 110 | JDM-S2000 | 2000 | 0.3 | 96 | 1.1 | JDM-S3000 | 3000 | 0.3 | 144 | 1.1 |
  |
|
|
| JXM系列隔膜计量泵 | | | | | 功能特性介绍： | 特点：
1、螺杆副传动，偏心凸轮机构
2、流量最大Q=530L/h
3、额定排压P2=0.3mpa
4、适应介质温度-40-100℃，粘度<1000CP
5、流量控制方式：手动/自动调节冲程/数字变频控制
6、泵头可选材质：304、316L、PVC、PP、PVDF、PTFE等及合金材料
7、PTFE膜片
8、可选双隔膜泵头结构/带隔膜破裂报警功能可选
9、泵在运行或停止状态均可调节流量
10、流量稳定精度±＜1％。 |
|
| | 数据表及工程案例： | 型号
| 流量
(L/h) | 压力
(Mpa) | 吸程
(m) | 泵速
(min-1) | 电机功率(KW) | 进出口直径
(mm) | 重量(kg)
| JXM-176/0.3 | 176 | 0.3 | 3 | 48 | 0.37 | DN25 | 35 | JXM-265/0.3 | 265 | 0.3 | 72 | 0.55 | JXM-352/0.3 | 352 | 0.3 | 96 | 0.37 | JXM-530/0.3 | 530 | 0.3 | 144 | 0.55 |
   |
|
|
| JYM12.5-S系列对置式计量泵 | | | | | 功能特性介绍： | 1、密封，液压驱动隔膜，免维护
2、高精度进出口单向阀
3、内置可调压力放气安全阀，限位自动补油阀，确保计量精度。
4、双隔膜/带破裂报警功能。
5、PTFE材质隔膜、寿命≥8000小时；金属隔膜>5000小时
6、手动/自动/数字变频调节流量。
7、最大适用介质粘度<2000CP |
|
| | 数据表及工程案例： | 型号
MOde | 流量
（L/H） | 压力
(Mpa) | 柱塞直径
(mm) | 行程
(mm) | 泵速
(mm-1) | 电机功率
（KW） | 进出口径（MM） | 重量
(kg) | JYM12.5-S□/25 | 100 | 25 | 16 | 50 | 120 | 4 | 10 | 200 | JYM12.5-S□/10 | 100 | 10 | 2.2 | JYM12.5-S□/20 | 130 | 20 | 4 | JYM12.5-S□/8 | 130 | 8 | 2.2 | JYM12.5-S□/16 | 160 | 16 | 20 | 4 | 15 | JYM12.5-S□/6.3 | 160 | 6.3 | 2.2 | JYM12.5-S□/12 | 200 | 12 | 4 | JYM12.5-S□/5 | 200 | 5 | 2.2 | JYM12.5-S□/10 | 250 | 10 | 25 | 4 | JYM12.5-S□/4 | 250 | 4 | 2.2 | JYM12.5-S□/8 | 320 | 8 | 4 | JYM12.5-S□/3.2 | 320 | 3.2 | 2.2 | JYM12.5-S□/6.3 | 400 | 6.3 | 32 | 4 | JYM12.5-S□/2.5 | 400 | 2.5 | 2.2 | JYM12.5-S□/5 | 500 | 5 | 4 | JYM12.5-S□/2 | 500 | 2 | 2.2 | JYM12.5-S□/4 | 640 | 4 | 40 | 4 | 20 | JYM12.5-S□/1.6 | 640 | 1.6 | 2.2 | JYM12.5-S□/3.2 | 800 | 3.2 | 4 | JYM12.5-S□/1.3 | 800 | 1.3 | 2.2 | JYM12.5-S□/2.5 | 1000 | 2.5 | 50 | 4 | JYM12.5-S□/1 | 1000 | 1 | 2.2 | JYM12.5-S□/2 | 1260 | 2 | 4 | JYM12.5-S□/0.8 | 1260 | 0.8 | 2.2 | JYM12.5-S□/1.6 | 1600 | 1.6 | 63 | 4 | 25 | JYM12.5-S□/0.63 | 1600 | 0.63 | 2.2 | JYM12.5-S□/1.3 | 2000 | 1.3 | 4 | JYM12.5-S□/0.5 | 2000 | 0.5 | 2.2 | JYM12.5-S□/1 | 2500 | 1 | 80 | 4 | JYM12.5-S□/0.4 | 2500 | 0.4 | 2.2 | JYM12.5-S□/0.8 | 3200 | 0.8 | 4 | JYM12.5-S□/0.32 | 3200 | 0.32 | 2.2 | JYM12.5-S□/1.0 | 4000 | 1.0 | 100 | 4 | JYM12.5-S□/0.5 | 4000 | 0.5 | 2.2 | JYM12.5-S□/0.8 | 5000 | 0.8 | 4 | JYM12.5-S□/0.32 | 5000 | 0.32 | 2.2 |
|
|
|
|
