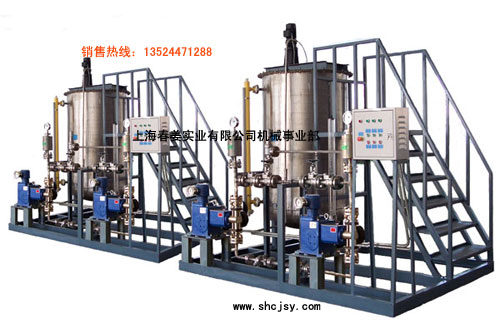

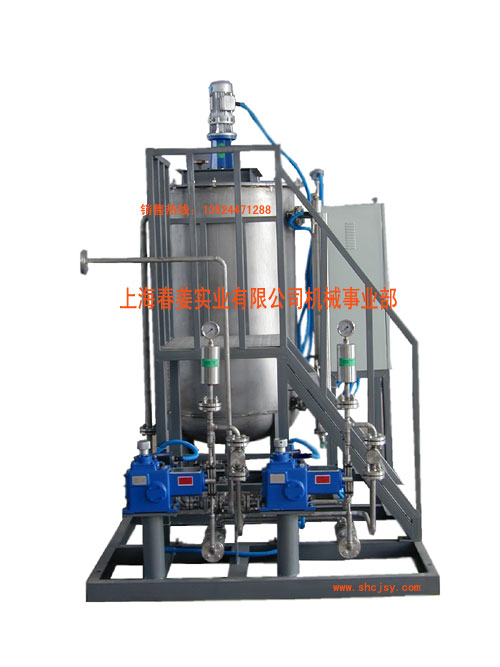

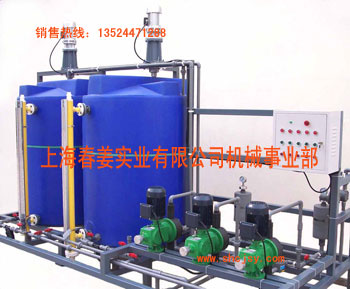

浸灌式加药装置 | 浸灌式加药装置 一般为一箱两泵一台电动搅拌器组成一整套系统，亦可根据用户要求，构成两箱两泵，两箱多泵，多箱多泵多种结构 。可用于液液、固液、气液药剂溶液的配制、定量投加。 主要特点： 1.功能配置全，安全性高，性能稳定 2.集装式，便于运输、安装、维护 3.独立电控箱，便于安装调试（亦可配置远程/自动控制） 溶液箱材质：PE、碳钢、碳钢衬胶、304(316)不锈钢 搅拌器材质：碳钢、碳钢衬胶、304不锈钢、316不锈钢 计量泵过液分材质：UPVC、PVDF、碳钢、304不锈钢、316不锈钢 |

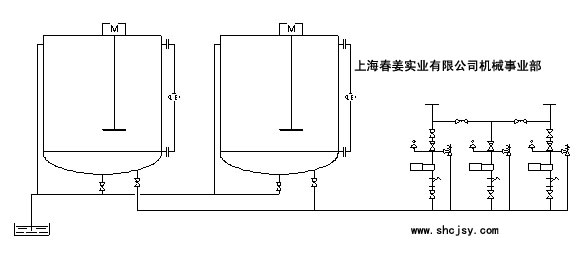

系统图（两箱三泵——两用一备） | | 计量泵流量调节方式： 1.手动行程调节 2.变频调速调节 3.电动行程调节 | 主要应用： 1.电厂炉内加药：给水加氨、加联氨、炉水加磷酸盐、炉水加磷酸盐协调控制、凝结水加氨等 2.电厂炉外加药：原水加凝聚剂、原水加助凝剂、循环水加稳定剂(缓蚀剂)、循环水加阻垢剂、循环水加杀菌剂、启动锅炉房加氨、启动锅炉房加磷酸盐、凝汽器硫酸亚铁镀膜等 3.水处理加药：污水加絮凝剂、加助凝剂、加消泡剂等 |
春姜流体投加系统用于电厂炉内加药 技术参数表 型号 | CJJYJ-500 | CJJYJ-1000 | CJJYJ-2×1000 | CJJYJ-1500 | CJJYJ-2×1500 | 适用机组 | 125MW以下 | 125MW~200MW | 200~300MW | 300~600MW | 外形尺寸 | 1450×2100×2400 | 2100×2500×2400 | 2400×3700×2400 | 2400×3000×2400 | 2800×4500×2400 | 单元成套组合形式 | 一箱两泵 | 一箱
二泵 | 一箱
三泵 | 二箱
二泵 | 二箱
三泵 | 二箱
四泵 | 一箱二泵 | 一箱三泵 | 二箱
二泵 | 二箱
三泵 | 二箱
四泵 | 机组数量 | 1,2 | 1 | 2 | 1,2 | 2,3 | 2,3,4 | 1,2 | 2 | 1,2 | 2,3 | 2,3,4 | 溶液箱容积 | 0.5m3 | 1m3 | 13 | 1.5m3 | 1.5m3 | 控制方式 | 手动/自动 | 手动/自动 | 手动/自动 | 手动/自动 | 手动/自动 | 荷重 | | | | | | 负荷功率 | 总负荷=1.5×(各计量泵功率总和+各搅拌器电机功率总合)。计量泵功率见下表，搅拌器功率一般为0.55~1.1kW | 计量泵型号
及技术参数 | 型号 | 流量(L/h) | 压力(MPa) | 功率(kW) | 型号 | 流量(L/h) | 压力(MPa) | 功率(kW) | 注：
1．我公司为计量泵专业生产厂家，计量泵参数可根据用户需要进行其它选择
2．压力低于1MPa时，可选用机械隔膜计量泵，以降低成本
3．用户也可选择美国、德国、意大利生产的计量泵
（如有需要，请索取我公司计量泵及附件样本） | J(M)-W10/10 | 10 | 10 | 0.37 | J(M)-X32/20 | 32 | 20 | 0.75 | J(M)-W16/5 | 16 | 5 | 0.37 | J(M)-X40/10 | 40 | 10 | 0.75 | J(M)-W20/5 | 20 | 5 | 0.37 | J(M)-X50/10 | 50 | 10 | 0.75 | J(M)-W25/2.5 | 25 | 2.5 | 0.37 | J(M)-X63/10 | 63 | 10 | 0.75 | J(M)-X16/20 | 16 | 20 | 0.55 | J(M)-X80/5 | 80 | 5 | 0.75 | J(M)-X25/20 | 25 | 20 | 0.75 | J(M)-X100/5 | 100 | 5 | 0.75 |
注：1.表中某些参数可根据用户要求进行特殊选择。 2.表中外形尺寸仅供参考，我公司保留因技术革新进行修改的权利，客户如对外形尺寸有特殊要求，请在定货时注明。 春姜流体投加系统用于电厂炉外加药 技术参数表 分类 | 用途 | 单元成套组合形式 | 溶液箱容积 | 总功率
(kW) | 荷重 | 外形尺寸 | 泵的弄号及技术参数 | 型号 | 流量（L/h） | 压力MPa | 功率kW | 原水加药 | 加絮凝剂 | 一箱二泵
或
二箱二泵 | 1～2m3 | 3～8 | 2.5~5 | 2500×2500×2400 | J-W | 1.6～160 | 16～0.3 | 0.18～0.37 | 加碱装置 | 1 | 3500×2500×2400 | J-X | 3.2～1250 | 40～0.32 | 0.37～0.75 | 加助凝剂装置 | 1～2m3 | 4000×3000×2600 | J-Z | 11～4000 | 25～0.2 | 1.1～1.5 | 循环水加药 | 循环水加缓蚀装置 | 一箱二泵 | 1～2m3 | 3～8 | 2~6 | 2500×2500×2400 | J-D | 63～8000 | 50～0.32 | 2.2～4 | 循环水加缓蚀装置 | 二箱二泵 | 3500×2500×2400 | JM-W | 10～160 | 10～0.6 | 0.18～0.37 | 循环水加缓蚀装置 | 二箱三泵 | 1～3m3 | 4000×3000×2600 | JM-X | 10～1250 | 16～0.4 | 0.37～0.75 | 锅炉启动房加药 | 加氨装置 | 一箱二泵 | 0.5~1m3 | 3 | 2.5 | 2200×2200×2400 | JM-Z | 19～1600 | 16～0.2 | 1.1～1.5 | 加磷酸盐装置 | 二箱三泵 | 4 | 3000×2300×2400 | JM-D | 63～8000 | 16～0.32 | 2.2～4 | 凝汽器镀膜 | 凝汽器镀膜装置 | 一箱一泵 | 1~3m3 | 5～6 | 2~5 | 2500×906×2400 | JM2-W | 15～115 | 1～0.6 | 0.12 | 二箱二泵 | 10～11 | 3-7.5 | 4000×3000×2600 | JM2-X | 44～1230 | 1～0.25 | 0.25～0.55 |
注： 1.表中某些参数可根据用户要求进行特殊选择。 2.表中计量泵为我公司常规产品参数，用户可根据需要选择，也可选择美国、德国、意大利进口计量泵。 3.表中外形尺寸仅供参考，我公司保留因技术革新进行修改的权利，客户如对外形尺寸有特殊要求，请在定货时注明。 相关附件 |
