微机变频恒压供水控制柜 一、产品概述
CJK-Ｃ系列微机控制恒压供水设备是上海春姜实业有限公司根据国内外供水技术和设备的现状及发展趋势，采用最新型微机控制器，结合变频调速技术，研制开发出的高科技术产品由于直接取代水塔、高位水箱及传统的气压罐供水装置，是当前供水行业更新换代产品，从而为加压供水提供了新的途径，将现代高科技引入了供水领域，是对我国供水技术及设备的革新与改造的创造性贡献。
二、应用范围
1、广泛应用于城乡各种类型自来水供水系统
2、高层建筑供水、生活用水及消防用水
3、锅炉鼓风机、引风机、补水泵、热力供暖循环泵自动控制
4、农田灌溉、喷泉控制
5、空调系统及冷却循环水控制
6、水厂、泵站及石油化工行业的流量系统二次加压控制
三、主要特点
◆ 高效节能
由电机学公式可知，系统电机功耗与电机转速成立方关系，当压力不变时，水泵出水量与电机转速成正比。本设备采用恒压量供水方式，当水量减少时。系统保持管网恒压，通过降低水泵转数来减少供水量，耗电量按立方米特性降低。例如，供水量为恒定值得80%，电机能耗位恒定值的51.2%[（0.8）]节电量为48.8%，考虑到实际系统节电率较理论值要低一些，但仍很可观。
◆ 因取消了高位水箱，减少了二次污染
◆ 设备投资省、占地面积小
本系统与其他供水方式比较，由于主要设备只是控制泵及水泵，省去了如气压供水系统中庞大的气压罐等装置，节省了大量的设备占地面积，从而大幅度节省了土建资源，而且就设备投资而言，供水量越少，采用变频恒压供水设备的价格优势就越显著。
◆ 实现无间断供水或自动定时供水
该设备可根据用户的实际工作要求，实现恒压变量供水、自动定时供水（实时时钟功能）小流量几低水位停机、消防用水及各种自我检测、自我保护及报警功能。
◆ 设备运行合理、可靠性高、配置灵活
CJK-C系列供水设备采用闭环调节控制技术，达到了恒压供水，避免了由于超压供水造成的电能浪费。变频器采用软启动工作方式，消除了直接启动对电网的冲击和干扰，降低了电机及电器元件的故障率。由于系统自身检测及保护功能完备，使设备使用寿命得以延长。变频供水系统无二次蓄水，避免了二次污染 。该设备可控1-6台泵，从而使变频容量得以降低。
◆ 操作维护简便
按钮操作，数字显示，非专业人员也可以方便地操作本装置，专业人员可以本说明书为指南，方便的对本设备进行性能检测和简单维护。
四、系统工作原理

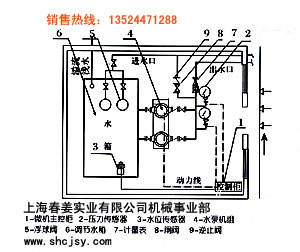

CJK-C系列供水设备主要由压力传感器、微机控制器、变频调速器及水泵机组组成。具体工作流程为：压力传感器将供水管网内的动态压力信号转为成电信号输入微机控制器，通过对输入量与设定量的实时比较分析，再输出经过PI处理的模拟信号至变频调速器，变频调速器控制水泵的转数来调节管网内的实际压力值趋向于设定压力值，从而实现闭环控制的恒压供水。对于多台泵调速的方式，系统通过计算判定目前是已否达到设定压力，决定是否增加（投入）或减少（撤出）水泵。即：当一台水泵工作频率达到最高频率时，若管网水压仍达不到预设水压，则将此台泵切换到工频运行，变频器将自动启动第二台水泵，控制其变频运行。此后，如压力仍然达不到要求，则将该泵又切换至工频，变频器启动第三台泵，往复工作，直至满足设定压力要求为止（最多可控制六台水泵）。反之，若管网水压大于预设水压，控制器控制变频器频率降低，是变频泵转速降低，当频率低于下限时自动切掉一台工频泵或此变频泵，始终使管网水压保持恒定。其工作原理图如下：（以三台泵为例） 供水控制柜,变频控制柜,微机控制柜咨询热线：021-25955536 1352447l288
上海春姜实业有限公司电气事业部
五、性能参数使用条件 | 工作电压 | AC220V ± 10% 3相380 ± 10% 50/60Hz ± 5% 零线 | | 控制水泵台数 | 1-6台 | 电机功率 | 0.75KW-280KW | | 控制精度 | ± 0.004MPa | 水位控制范围 | 0-5M | | 消防供水 | 具有消防动作功能，保证消防供水压立即流量 | | 运行方式 | 手动 / 自动 定时 / 不间断 | | 环境温度 | -10°C-40°C | 环境湿度 | ＜90°C无凝水 | | 振动 | ＜0.5G | 周围环境 | 无腐蚀性气体，无导电粉尘 |
|
