锅炉变频恒压补水控制柜 锅炉补水系统控制柜
一、用途
CJK-G型变频调速热水采暖自动定压补水设备，广泛使用与城镇热水采暖的分散、区域、集中锅炉房的定压补水。该设备将先进的电子技术，应用于采暖工程，保证了采暖系统在设计给定的压力下恒压运行，并使采暖热水的温度保持稳定的自动调节。他优于常用的高压水箱定压及气压罐补水定压方式。该设备的最大特点就是设计了双压设定的方式，保证在静态及动态（循环泵启动）两种状态下都能定压稳定运行，同时在状态变化时，保证锅炉系统水压的平衡和稳定。
二、技术参数
1、适用范围：60万大卡/时（1T）-6000万大卡/时（100T）热水锅炉补水稳压。
2、压力范围：0.1-0.8Mpa（相当于不超过75米高的建筑物热水采暖的定压）。
4、双压力设定方式：静态压力设定（循环泵停止）动态压力设定（循环泵启动）。
5、供电电源：380V 220V ±10%AC。
6、环境温度：-10°C--- 40°C。
7、双泵自动定时切换：两台补水泵全自动时（0-48小时）调节切换。
三、主要特点
1、取代高架膨胀水箱，气压水罐。
2、设备体积小，安装维护方便，占地面积小。
3、保证系统在任何条件下都能满水运行。水压图的静压曲线稳定，使供热系统运行稳定，效果更佳。
4、相对高架水箱，其压水罐节电10--25%。
5、比建高架水箱节省投资15-30%，比建气压水罐节省投资35-45%。
6、具有电源断相，过载过压水箱无水等全自动保护功能，保证设备安全运行。
7、具有手动和自动两种控制方式，自动控制时，有备用泵自投和变频调速器故障时自动投入工频运行控制。
8、系统运行自动化程度高，无需专人控制。

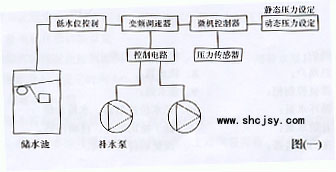

四、控制原理 变频调整热水采暖自动定压设备的电控设备主要有压力传感器、微机处理器、变频调速器和控制电路组成，见控制柜图，图（一）

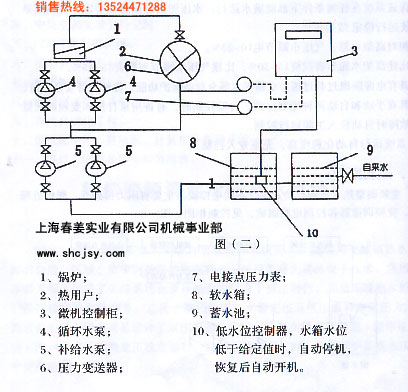

五、工作原理 压力传感器取出补水泵出口信号（就是采暖系统恒压点的压力信号），反馈给微机控制器，与给定压力比较后，控制变频器调节电机转数，以改变补水泵流量。当水泵出口压力低于给定压力时，变频器输出频率增加，电机转数提高，水泵流量增大，反之则减少。这样，靠水泵流量的改变，保证了系统压力恒定，当系统循环泵停止时即静止状态时，补水泵按静态设定压力稳压，并保证系统最高位置的水位，防止出现局部无水。当循环泵启动后，系统补水泵按动态设定压力进行恒压补水。动态设定压力一般低于静态设定压力0.5-1kg.当系统水温逐渐升高，系统水体积逐渐增大，其压也会逐渐提高，这是微机会控制水泵减速使水体积和膨胀体积相互低效，从而达到系统压力稳定。见工作原理图（二）
|
