上海春姜计量泵
时间：2009-04-11 11:02:15  来源：上海变频网  作者：

机械隔膜式计量泵

计量范围：0-30L/H
压力范围：0-0.5MPa
驱动方式：电机驱动
控制方式：手动、自动控制
春姜JMW系列产品，是由电机驱动的机械隔膜式计量泵，适用于底压力场合的流体精确计量，有多种材质泵头可选，膜片统一采用多层复合PTFE材质。因其具有很高的计量精度和稳定性能及极高的使用工求，而广泛应用于污水处理，食品剂添加，各种特殊介质的输送。



隔膜式计量泵
机械隔膜式计量泵
计量泵头： 聚氯乙烯、SUS304、SUS316、聚四氟乙烯环境温度： -30℃ ---60℃
计量阀： 聚氯乙烯、SUS304、SUS316、聚四氟乙烯电机： 二相 三相
阀球： 二氧化硅、SUS304、SUS316、陶瓷功率：25W 80W
密封： 聚四氟乙烯、聚氯乙烯防护等级：IP54

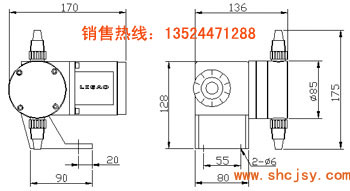

JMW系列参数及安装图
型号
流量
(L/H)
压力(MPa)
冲次（MIN-1）
进出口径
重量(KG)
JMW-5/0.5
50.5120

Φ6软管含过滤底阀及注射阀

4.5
JMW-10/0.4
100.4120
JMW-20/0.3
200.3120
JMW-30/0.3
300.3120

计量范围：0-120L/H
压力范围：0-1.0MPa
驱动方式：电机驱动
控制方式：手动、自动控制（可接收4-20mA信号来调节流量）

上海春姜KD系列产品，是由电机驱动的机械隔膜计量泵，适用于底压力场合的流体精确计量，有多种材质泵头可选，膜片统一采用多层复合PTFE材质。因其具有很高的计量精度和稳定性能及极高的使用工求，而广泛应用于污水处理，食品剂添加，各种特殊介质的输送。
隔膜式计量泵隔膜计量泵计量泵
隔膜式计量泵
隔膜计量泵
计量泵头： 聚氯乙烯、SUS304、SUS316、聚四氟乙烯环境温度： -30℃ ---90℃
计量阀： 聚氯乙烯、SUS304、SUS316、聚四氟乙烯电机： 二相、三相标准电机或防爆电机
阀球： 二氧化硅、SUS304、SUS316、陶瓷功率：0。18KW
密封： 聚四氟乙烯、聚氯乙烯防护等级：IP54
计量泵
型号
流量
(L/H)
压力(MPa)
冲次（MIN-1）
进出口径
重量(KG)
KD-20/1.0
20
0.8
48

Φ6、Φ8软管含过滤底阀及注射阀

8
KD-40/0.8
40
0.6
72
KD-60/0.7
60
0.6
72
DN15
KD-80/0.6
80
0.4
96
DN15
KD-100/0.5
100
0.4
96
DN15
KD-120/0.5
120
0.4
96
DN15
隔膜式计量泵







春姜GM系列隔膜式计量泵

计量范围：0-400L/H
压力范围：0-1.0MPa
驱动方式：电机驱动
控制方式：手动、自动控制

1、铸铝壳体，散热性能高，整体重量轻，适用各种酸碱药液，无毒无味。
2、采用凸轮机构．整体上完全无泄露，可安置于药槽或管道上。
3、接触介质泵头为PVC、可选PTFE、及不锈钢材质。
4、性价比高，普遍适用于，压力要求不高的水处理行业。
5、在泵运行或停止时也可任意调节流量也可定量输出。
6、隔膜为多层复合结构压制而成，第一层超韧性Teflon耐酸薄膜，第二层EPDM弹性橡胶，第三层厚度3.mm SUS304支撑铁芯，第四层采用强化尼龙纤维补强，第五采用EPDM弹性橡胶完全包履，可有效提升隔膜使用寿命。


计量泵头： 聚氯乙烯、SUS304、SUS316、聚四氟乙烯环境温度： -30℃ ---90℃
计量阀： 聚氯乙烯、SUS304、SUS316、聚四氟乙烯电机： 二相、三相标准电机或防爆电机
阀球： 二氧化硅、SUS304、SUS316、陶瓷功率：0.25KW 0.37KW 0.55KW
密封： 聚四氟乙烯、聚氯乙烯防护等级：IP55

GM系列参数
型号
流量
(L/H)
压力(MPa)
冲次（MIN-1）
进出口径
重量(KG)
GM-25/1.0
25
1.0
32

Φ8软管含过滤底阀及注射阀

20
GM-50/1.0
50
0.7
32
GM-90/0.7
90
0.7
48
DN15
GM120/0.7
120
0.7
48
DN15
GM-170/0.7
170
0.7
96
DN15
GM-240/0.4
240
0.5
96
DN15
GM-330/0.5
330
0.5
144
DN15
GM-400/0.5
400
0.5
144
DN25

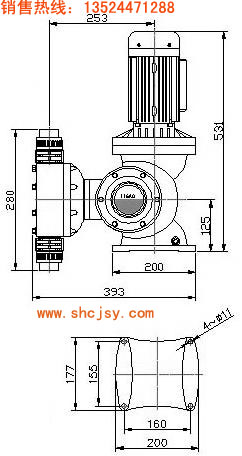

春姜GB系列隔膜式计量泵

计量范围：0-3400L/H(单头最大为1700L/H)
压力范围：0-0.4MPa
驱动方式：电机驱动
控制方式：手动、自动控制

1、铸铝壳体，散热性能高，整体重量轻，适用各种酸碱药液，无毒无味。
2、采用偏心曲轴机构，径向滑运调节流量。
3、接触介质泵头为PVC、可选PTFE、及不锈钢材质。
4、性价比高，普遍适用于，压力要求不高的水处理行业。
5、在泵运行或停止时也可任意调节流量也可定量输出。
6、隔膜为多层复合结构压制而成，第一层超韧性Teflon耐酸薄膜，第二层EPDM弹性橡胶，第三层厚度3.mm SUS304支撑铁芯，第四层采用强化尼龙纤维补强，第五采用EPDM弹性橡胶完全包履，可有效提升隔膜使用寿命。
计量泵头： 聚氯乙烯、SUS304、SUS316、聚四氟乙烯环境温度： -30℃ ---90℃
计量阀： 聚氯乙烯、SUS304、SUS316、聚四氟乙烯电机： 二相、三相标准电机或防爆电机
阀球： 二氧化硅、SUS304、SUS316、陶瓷功率：0.75KW 1.1KW 1.5kw
密封： 聚四氟乙烯、聚氯乙烯防护等级：IP55

GB系列参数
型号
流量 (L/H)
压力(MPa)
冲次（MIN-1）
进出口径
重量(KG)
GB-350/0.8
350
0.8
96

DN25

50
GB-450/0.7
450
0.7
96
DN25
GB-550/0.6
55
0.6
96
DN25
GB-750/0.5
750
0.5
144
DN25
GB-1000/0.4
1000
0.4
144
DN25
GB-1200/0.3
1200
0.3
144
DN40
GB-1500/0.3
1500
0.3
144
DN40
GB-1800/0.3
1800
0.3
144
DN40

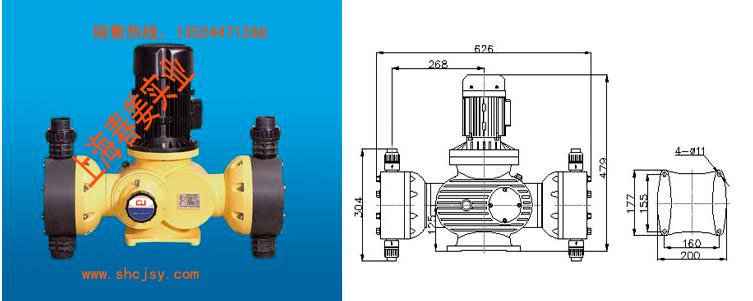

春姜GB-S系列隔膜式计量泵

计量范围：0-3400L/H(单头最大为1700L/H)
压力范围：0-0.4MPa
驱动方式：电机驱动
控制方式：手动、自动控制

1、铸铝壳体，散热性能高，整体重量轻，适用各种酸碱药液，无毒无味。
2、采用双凸轮机构，性能配比优越，双头加药。
3、接触介质泵头为PVC、可选PTFE、及不锈钢材质。
4、性价比高，普遍适用于，压力要求不高的水处理行业。
5、在泵运行或停止时也可任意调节流量也可定量输出。
6、隔膜为多层复合结构压制而成，第一层超韧性Teflon耐酸薄膜，第二层EPDM弹性橡胶，第三层厚度3.mm SUS304支撑铁芯，第四层采用强化尼龙纤维补强，第五采用EPDM弹性橡胶完全包履，可有效提升隔膜使用寿命。
计量泵头： 聚氯乙烯、SUS304、SUS316、聚四氟乙烯环境温度： -30℃ ---90℃
计量阀： 聚氯乙烯、SUS304、SUS316、聚四氟乙烯电机： 二相、三相标准电机或防爆电机
阀球： 二氧化硅、SUS304、SUS316、陶瓷功率：1.5KW 2.2KW
密封： 聚四氟乙烯、聚氯乙烯防护等级：IP55

GB-S系列参数
型号
流量 (L/H)
压力(MPa)
冲次（MIN-1）
进出口径
重量(KG)
GB-S 1200/0.3
1200
0.3
72

DN25

85
GB-S 1500/0.3
1500
0.3
72
DN25
GB-S 2000/0.3
2000
0.3
72
DN25
GB-S 2400/0.3
2400
0.3
144
DN40
GB-S 3000/0.3
3000
0.3
144
DN40
GB-S 3400/0.3
3400
0.3
144
DN40

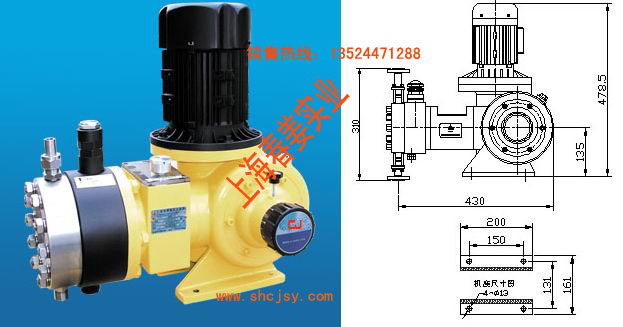

春姜J-Z系列柱塞式计量泵

计量范围：0-500L/H
压力承受范围：0-50MPa
驱动方式：电机驱动
控制方式：手动、自动控制
配置方式：泵头保温、冷却、电机可配防爆

1、与介质直接接触部位全采用不锈钢及四氟材质。过流适应一般颗粒,无毒无味。
2、双泵头结构，经济实用，占地面积小，性能优越。
3、易损部件全部经过特殊化处理，质量保证。
4、内部配置性能卓越的调节器总成，延长泵的使用寿命，并降低了噪音。
5、定量输出，在泵运行或停止时也可任意调节流量，精密度高可达正负百分之一。
6、吐出压力最高一款系列可达500KG。
7、适用于输送温度为 -30～120℃，粘度为 0.3～800mm2/s 的介质。

计量泵头：SUS304、SUS316环境温度： -30℃ ---90℃
计量阀： SUS304、SUS316电机： 二相、三相标准电机或防爆电机
阀球： 二氧化硅、SUS304、SUS316、陶瓷、氧化锆功率：0.75KW 1.1KW
密封： 聚四氟乙烯防护等级：IP55

J-Z系列柱塞式计量泵参数表
型号(MODE)流量(L/H)压力(Mpa)柱塞直径(MM)行程(MM)泵速(MIN-1)功率(KW)进口口径(MM)重量(KG)
J-Z 8/40
8
40
8
30
112
1.1
6.0
50
J-Z 8/30
8
30
8
0.75
J-Z 12/30
12
30
10
1.1
J-Z 12/25
12
25
10
0.75
J-Z 18/20
18
20
12
1.1
J-Z 18/16
18
16
12
0.75
J-Z 32/15
32
15
16
1.1
13.0
J-Z 32/10
32
10
16
0.75
J-Z 50/10
50
10
20
1.1
J-Z 50/6.5
50
6.5
20
0.75
J-Z 80/8.0
80
8.0
25
1.1
J-Z 80/6.0
80
6.0
25
0.75
J-Z 120/5.0
120
5.0
25
1.1
J-Z 120/4.0
120
4.0
25
0.75
J-Z 200/4.0
200
4.0
32
1.1
J-Z 200/3.2
200
3.2
32
0.75
J-Z 250/3.2
250
3.2
35
1.1
17.0
J-Z 250/2.0
250
2.0
35
0.75
J-Z 300/2.0
300
2.8
40
1.1
J-Z 300/1.6
300
2.0
40
0.75
J-Z 400/1.6
400
2.5
50
1.1
J-Z 400/1.3
400
1.6
50
0.75
J-Z 460/0.8
500
0.8
60



春姜J-ZR系列柱塞式计量泵

计量范围：0-1000L/H
压力承受范围：0-50MPa
驱动方式：电机驱动
控制方式：手动、自动控制
配置方式：泵头保温、冷却、电机可配防爆

1、与介质直接接触部位全采用不锈钢及四氟材质。过流适应一般颗粒,无毒无味。
2、双泵头结构，经济实用，占地面积小，性能优越。
3、易损部件全部经过特殊化处理，质量保证。
4、内部配置性能卓越的调节器总成，延长泵的使用寿命，并降低了噪音。
5、定量输出，在泵运行或停止时也可任意调节流量，精密度高可达正负百分之一。
6、吐出压力最高一款系列可达500KG。
7、适用于输送温度为 -30～120℃，粘度为 0.3～800mm2/s 的介质。

计量泵头：SUS304、SUS316环境温度： -30℃ ---90℃
计量阀： SUS304、SUS316电机： 二相、三相标准电机或防爆电机
阀球： 二氧化硅、SUS304、SUS316、陶瓷、氧化锆功率：0.75KW 1.1KW 1.5KW
密封： 聚四氟乙烯防护等级：IP55

J-ZR系列柱塞式计量泵参数表
型号(MODE)流量(L/H)压力(Mpa)行程(MM)泵速(MIN-1)功率(KW)进口口径(MM)重量(KG)
J-ZR 40/20
40
20
35
112
1.5
13
80
J-ZR 60/15
60
15
1.5
J-ZR 80/12
80
12
1.5
J-ZR 100/6.0
100
6.0
1.5
J-ZR 125/5.0
125
5.0
1.5
J-ZR 150/5.0
150
5.0
1.5
J-ZR 225/4.5
225
4.5
1.5
J-ZR 200/4.0
200
4.0
1.5
J-ZR 250/3.5
250
3.5
1.5
J-ZR 300/3.5
300
3.5
1.5
17
J-ZR 325/3.5
325
3.5
1.5
J-ZR 350/3.0
350
3.0
1.5
J-ZR 375/3.0
375
3.0
1.5
J-ZR 400/2.5
400
2.5
1.5
J-ZR 500/2.0
500
2.0
1.5
J-ZR 550/2.0
550
2.0
1.5
J-ZR 600/1.8
600
1.8
1.1
J-ZR 700/1.5
700
1.5
1.5
J-ZR 800/1.3
800
1.3
1.1
J-ZR 800/1.6
800
1.6
1.5
26
J-ZR 900/1.0
900
1.0
1.1
J-ZR 900/1.5
900
1.5
1.5
J-ZR 1000/1.0
1000
1.0
1.5
J-ZR 1000/1.3
1000
1.3
1.5

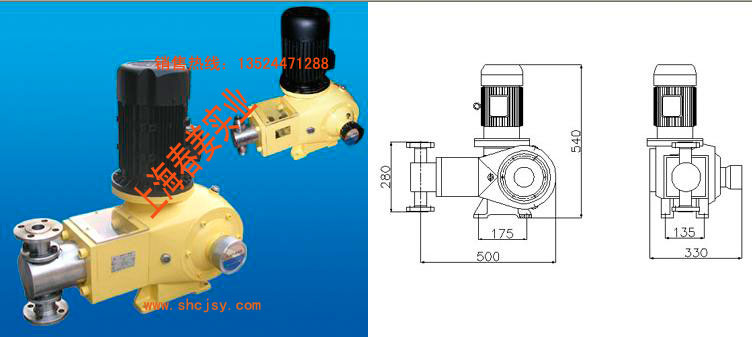

春姜J-D系列柱塞式计量泵

计量范围：0-3000L/H
压力承受范围：0-50MPa
驱动方式：电机驱动
控制方式：手动、自动控制
配置方式：泵头保温、冷却、电机可配防爆

1、与介质直接接触部位全采用不锈钢及四氟材质。过流适应一般颗粒,无毒无味。
2、双泵头结构，经济实用，占地面积小，性能优越。
3、易损部件全部经过特殊化处理，质量保证。
4、内部配置性能卓越的调节器总成，延长泵的使用寿命，并降低了噪音。
5、定量输出，在泵运行或停止时也可任意调节流量，精密度高可达正负百分之一。
6、吐出压力最高一款系列可达500KG。
7、适用于输送温度为 -30～120℃，粘度为 0.3～800mm2/s 的介质。

计量泵头：SUS304、SUS316环境温度： -30℃ ---90℃
计量阀： SUS304、SUS316电机： 二相、三相标准电机或防爆电机
阀球： 二氧化硅、SUS304、SUS316、陶瓷、氧化锆功率：0.75KW 1.1KW 1.5KW
密封： 聚四氟乙烯防护等级：IP55

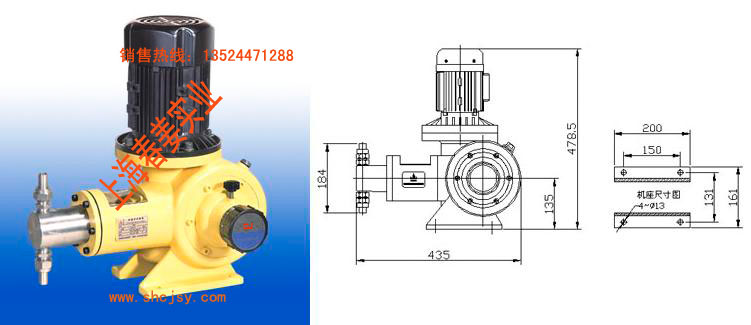

春姜JYZ系列液压隔膜计量泵

计量范围：0-250L/H
压力承受范围：0-25MPa
驱动方式：电机驱动
控制方式：手动、自动控制
配置方式：泵头保温、冷却、电机可配防爆

1、综合了机械隔膜式与柱塞式计量泵的双重优点。
2、噪音小，经久耐用。
3、吐出压力最高一款系列可达500KG。
4、定量输出，在泵运行或停止时也可任意调节流量，计量精确度到正负百分之一。
5、通过液压及N型曲轴机构来传递动力，性能平稳。

计量泵头：SUS304、SUS316环境温度： -30℃ ---90℃
计量阀： SUS304、SUS316电机： 二相、三相标准电机或防爆电机
阀球： 二氧化硅、SUS304、SUS316、陶瓷、氧化锆功率：0.75KW 1.1KW 1.5KW
密封： 聚四氟乙烯防护等级：IP55

JYZ系列液压隔膜式计量泵参数表
型号(MODE)流量(L/H)压力(Mpa)柱塞直径（MM）行程(MM)泵速(MIN-1)功率(KW)进口口径(MM)重量(KG)
JYZ 10/25 1025
10
25
96
0.75
6
55
JYZ 10/20 10200.55
JYZ 15/20 1520120.758
JYZ 15/16 15160.55
JYZ 20/15 20150.75
JYZ 20/12.5 2012.50.55
JYZ 25/10 2510160.75
JYZ 25/8 2580.55
JYZ 40/8 4080.75
JYZ 40/6.3 406.30.55
10
JYZ 60/5 605200.75
JYZ 60/4 6040.55
JYZ 100/4 1004250.75
JYZ 100/1.6 1001.60.55
JYZ 110/2.5 2.52.5320.75
JYZ 110/1.6 1.61.60.55
JYZ 130/2.2 1302.20.75
12
JYZ 130/1.6 1301.60.55
JYZ 160/2 1602350.75
JYZ 160/1.3 1601.30.55
JYZ 170/1.6 1701.60.75
JYZ 170/1.6 1701.60.55
JYZ 190/1.3 1901.3400.75
JYZ 190/1 19010.55
JYZ 250/1.3 2501.30.75
JYZ 250/1 25010.55

春姜JYD系列液压隔膜计量泵

计量范围：0-2300L/H
压力承受范围：0-30MPa
驱动方式：电机驱动
控制方式：手动、自动控制
配置方式：泵头保温、冷却、电机可配防爆

1、综合了机械隔膜式与柱塞式计量泵的双重优点。
2、噪音小，经久耐用。
3、吐出压力最高一款系列可达300KG。
4、定量输出，在泵运行或停止时也可任意调节流量，计量精确度到正负百分之一。
5、通过液压及N型曲轴机构来传递动力，性能平稳。

计量泵头：SUS304、SUS316环境温度： -30℃ ---90℃
计量阀： SUS304、SUS316电机： 二相、三相标准电机或防爆电机
阀球： 二氧化硅、SUS304、SUS316、陶瓷、氧化锆功率：2.2KW 3.0KW 4.0KW
密封： 聚四氟乙烯防护等级：IP54

JYD 系列液压隔膜式计量泵参数表
型号(MODE)流量(L/H)压力(Mpa)行程(MM)泵速(MIN-1)功率(KW)进口口径(MM)重量(KG)
JYD 9.5/30 9.53040
100
4.0
8
180
JYD 9.5/22 9.5223.0
JYD 15/30 15304.0
JYD 15/20 15203.0
10
JYD 24/32 24324.0
JYD 24/12.5 2412.53.0
JYD 50/16 50164.0
JYD 50/6.3 506.33.0
JYD 80/10 80104.0
JYD 80/4 8043.0
JYD 100/8 10084.0
JYD 100/3.2 1003.23.0
12
JYD 160/5 16054.0
JYD 160/2 16023.0
JYD 250/3.2 2503.24.0
JYD 250/1.3 2501.33.0
JYD 400/3 40034.0
JYD 400/0.8 4000.83.0
JYD 630/2.6 6302.64.0
JYD 630/1.0 6301.03.0
JYD 800/3.0 8003.04.0
17
JYD 1000/2.5 10002.53.0
JYD 1200/2.0 12002.04.0
JYD 1600/1.6 16001.63.0
JYD 2000/1.0 20001.04.0
JYD 2300/0.5 23000.53.0
