??CJ950-KT 中央空调循环水泵,冷却塔风机变频节电控制柜 的详细说明

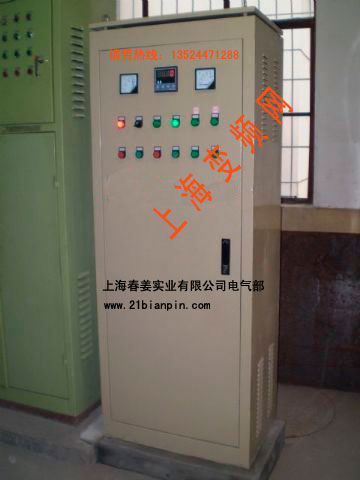

变频柜照片
概述
CJ-BPG变频柜是由内装的变频器加外围的控制,保护,显示等电气元件和柜体组成的,是对三相交流电动机(包括风机,泵)进行变频调速控制的交流拖动装置和节能装置。
变频柜采用封闭柜式结构,防护等级一般为IP20,IP21,IP30等,采用型材骨架,表面涂敷喷塑,且容易并柜安装,上端可配置母线,变频器面板外引至柜体外表可直接操作,根据需要可设置就地和远程控制或PC/PLC通讯控制,具有很直观的各种显示功能
变频器是变频柜的专用配套产品,其变频调速功能及主要技术参数取决于内设变频器的规格型号和外围的配置状况。变频器柜根据用途的不同和功能的各异其差别也很大,一般根据工矿要求定制。目前比较定型的有:恒压供水变频柜(1控1,1控2,1控3等),自动扶梯变频控制柜,中央空调循环水泵变频柜, 风机变频节能柜等。
功能
1、 电源切换与保护
变频柜中设有低压塑壳断路器与进线电源相连,除能完成接通和分断电路外,可对电路和变频器发生的短路,过载进行保护。并可在维护时切断电源。
2、 启、停控制功能
变频柜面板上设置变频启动,变频停止按钮,用于变频装置的运行控制,便于现场操作。
3、 频率(速度)调整
变频柜面板上设置频率调整电位器,可以很方便的手动调节变频器的输出频率,用以控制电机转速
4、 表头显示
变频柜面板上设置电压表,电流表,频率表和各种指示灯如电源指示,报警指示,运行指示,工频指示,实现对变频器输入电压、输出电流、输出频率和各种工作状态的监测。
5、 备用工频切换
用户可选择有备用工频切换的变频柜、当变频器出现故障时,通过自动控制回路将电动机切换至工频电源(此方式可选择手动/自动,工频启动装置大于15KW用软启动器实现)
6、 多种控制功能
可根据系统工况在变频柜面板上设置多种控制按钮和指示灯如正转、反转、电机增速、电机减速、点动正转、点动反转、手动/自动、紧急停止、变频/工频、PLC控制,触摸屏等。
7、 加装外围设备
根据工况需要可在变频柜内安装交流输入电抗器,输出电抗器,直流电抗器及EMI滤波器,制动单元,制动电阻,接触器,中间继电器,热继电器,可编程控制器(PLC),可编程操作终端(GOT),电度表,散热风扇等。
8、 安全防护
将变频器安装在变频柜内,可以减少环境污染,减少触电危险,起到较好的防护作用。
9、 整齐美观
将变频器安装在变频柜中,并与其他低压配电柜的尺寸相同,颜色一致,保持配电设施与控制装置的协调,整齐,美观。
1. 一控一变频启动柜 一用一备变频柜
一控一变频启动柜 一用一备变频柜 |
http://www.21bianpin.com/chanpingongqiu/chanpingongying/2009-03-04/564.html - 2009-03-04 - 产品供应 |
|
上海春姜恒压供水变频柜 长期以来传统的区域、楼宇供水系统都是由市政管网经过二次加压和水塔或天面水池来满足用户对供水压力的要求。在这种供水系统中加压泵通常是用最不利用水点的水压要求来确 |
http://www.21bianpin.com/chanpingongqiu/chanpingongying/2009-03-04/563.html - 2009-03-04 - 产品供应 |
|
上海举办变频器维护、PLC维修、变频柜保养培训 前已在全国30个省市自治区开办变频器、PLC编程、仪器仪表、液气压、继电保护等培训课程,共有来自全国2000家企业10000余人参加过各类工业自动化课 |
http://www.21bianpin.com/bianpinxinwen/2009-02-25/495.html - 2009-02-25 - 变频新闻 |
|
变频柜避雷击方法与如何防止变频控制柜被雷击 变频器经常被雷击,对变频器谁有什么好的避雷方法帮忙推荐一下,谢谢!变频柜里装避雷针……还真是有创意…… 标准做法是在变频柜的电源控制单元增 |
http://www.21bianpin.com/jishuziliao/jishuwenxian/2009-02-21/472.html - 2009-02-21 - 技术文献 |
|
给水变频柜之锅炉补水泵变频柜及中央空调变频柜(1)普通型给水变频柜:该产品可同时控制一台水泵电动机变频供水和一台水泵电动机工频补水,水泵电动机功率在0.75KW至5.5KW之间。该产品得供水能 |
http://www.21bianpin.com/chanpingongqiu/chanpingongying/2009-02-21/471.html - 2009-02-21 - 产品供应 |
|
泵专用变频柜价格只要8888元/台 上海春姜实业有限公司电气事业部生产的 |
http://www.21bianpin.com/jiagexingqing/2008-12-25/27.html - 2008-12-25 - 价格行情 |
|
泵专用变频柜bianpingui 上海春姜实业有限公司电气事业部生产的上海春姜牌水泵变频水泵专用变频柜bianpingui是上海春姜电气部充分吸收国内外水泵控制的先进经验,经过多年生产和应用,不断完善优 |
http://www.21bianpin.com/chanpingongqiu/chanpingongying/2008-12-25/13.html - 2008-12-25 - 产品供应 |
技术参数
项目 | 内容 |
输入 | 电压范围 | 三相AC380V+15% 单相AC220V+15% 三相AC220V+15% |
频率范围 | 48-63HZ |
输出 | 电压范围 | 三相0.01-AC220V 三相0.01-AC380V |
频率范围 | 0.01-400HZ |
控制方式 | 按照工况操作要求及其控制电机数量、容量、电机拖动负载状况等要求设计和选型;不同型号变频器的参数和技术指标会有不同,不同容量变频柜的尺寸也不同,见柜内变频器及其图纸设计的技术规格 |
容量(KVA),过载能力 |
保护功能 |
显示方式 |
操作方式 |
外形尺寸 |
防护等级 | IP20,IP21,IP30等 |

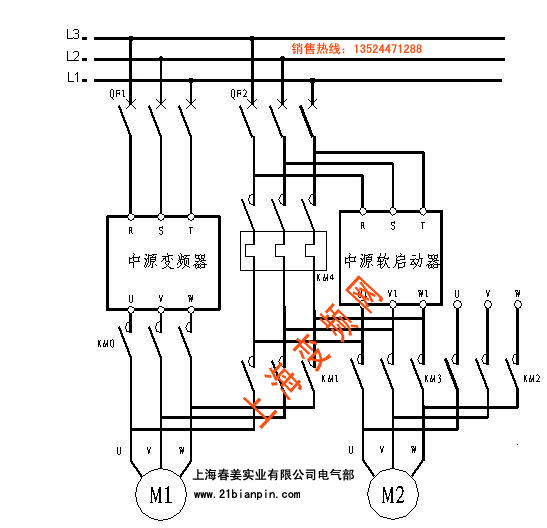

典型电路图

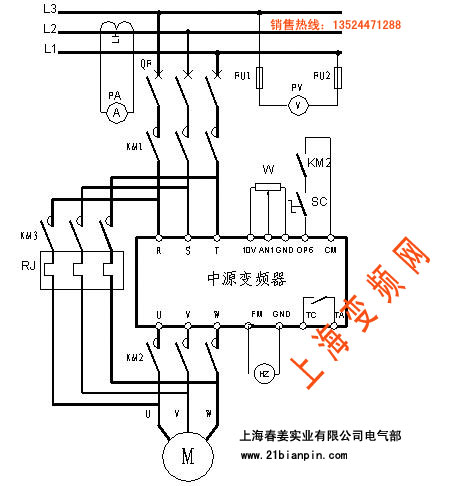

变频柜典型电路(2)
CJ500 抽油机增产节能增油变频系统 的详细说明 |
具备自动运行、手动运行、二段速控制功能
调试简单,操作直观,方便,易于使用及维护
具有照明、加热、通风等辅助功能,适用于热、寒天气、 ?夜间作业
系统内各单元均具有自保护功能,故障时有显示和警示功能
具有保护不停机切换功能、自动排故功能
具有温度显示、风冷和加热功能

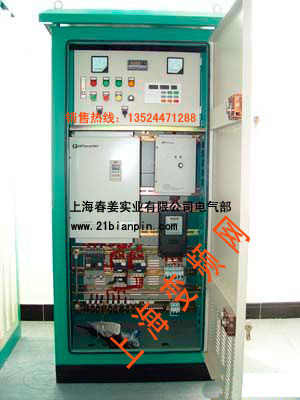

典型变频柜 此变频控制柜就是一个虚拟水塔 | 通常,建筑物必须在屋顶配备一个水箱才能为建筑物的供水系统提供必需的压力。这种做法存在某些缺点,比如水质可能变坏。水质下降的主要原因是,水箱中的水高度暴露在户外不断变化的温度条件下,并且水的更新在很大程度上取决于水的消耗。这些情况可能导致水质下降,并且容易滋生大量细菌。专用的泵控制可以提供诸多好处: | | | • 节能 • 运行可靠 • 高效 • 多泵控制 • 避免辐射 • 避免谐波 • 软启动 • 睡眠模式/辅助泵功能 • 8 种固定的变频泵控制模式 • 6 种备用的变频泵控制模式 • 自动能量优化 • 自动电动机适配
|
*单泵模式;变频器拖动一台泵进行PI调节 *一拖二固定模式;变频器控制两台泵;第一台泵由变频器进行PI调节,称之为变频泵,第二台泵由工频电源控制,称之为工频泵,由变频器投入或切掉工频泵。 *一拖二轮换模式;具有一拖二固定模式功能,并且在轮换时间到后,变频泵和工频泵互换,工频泵做变频泵用,变频泵做工频泵用。
恒压供水变频控制柜是专门为楼宇,工厂的生活和工农业生产用水提供的一种完全自动化,节能的一种水泵控制装置。通常是用变频柜直接控制1台水泵(或多台,1用1备,1用2备,2用1备,2用2备等),来满足日常的生活用水,提供适合需求的供水压力和扬程。即使是用水高峰还是用水低谷(夜晚)都可以提供合适的压力(水量)!还可以设定在合适的时间自动启动供水,到设定的时间自动停机。且具有缺水报警功能! |
