四用一备水泵机组变频柜方案 一、四用一备水泵机组及其变频柜" href="http://www.21bianpin.com/e/search/result/?searchid=52" target="_blank">变频柜应用概况用户用水的多少是经常变动的，而用水和供水之间的不平衡集中反映在供水的压力上，即用水多而供水少，则压力低；用水少而供水多，则压力大。保持供水压力的恒定，可使供水和用水之间保持平衡，即用水多时供水也多，用水少时供水也少，从而提高了供水的质量。
所使用的水泵机组供水系统中，共有5台75KW水泵，四用一备。采用PLC可编程控制器自动控制水泵机组的工作。

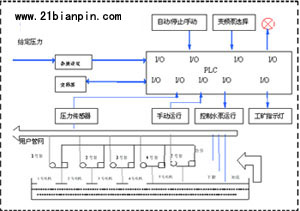

图一 水泵机组变频恒压供水系统原理图
1、变频控制柜有两组由交流接触器组成的切换线变频/频切换电路，使水泵1和水泵2既可以切换到变频运行控制，也可以切换到工频运行控制。变频柜中还有五套星三角启动电路，这是因为所有电动机均为75KW电机，不能直接启动，而变频器又不允许带载切换。具体有五个交流接触器、五个热继电器、五个时间继电器、五个手动启动按钮和五个手动停止按钮。
在自动运行状态下，所有交流接触器的工作，都是根据按钮开关信号和网管压力情况，由PLC自动控制运行的。
2、通常四台水泵投入运行，一台作备用。当运行中的一台水泵有故障时就退出系统，而由备用水泵接替工作。
| 一控一变频启动柜 一用一备变频柜 | | http://www.21bianpin.com/chanpingongqiu/chanpingongying/2009-03-04/564.html - 2009-03-04 - 产品供应 | | |
| 上海春姜恒压供水变频柜 长期以来传统的区域、楼宇供水系统都是由市政管网经过二次加压和水塔或天面水池来满足用户对供水压力的要求。在这种供水系统中加压泵通常是用最不利用水点的水压要求来确 | | http://www.21bianpin.com/chanpingongqiu/chanpingongying/2009-03-04/563.html - 2009-03-04 - 产品供应 | | |
| 上海举办变频器维护、PLC维修、变频柜保养培训 前已在全国30个省市自治区开办变频器、PLC编程、仪器仪表、液气压、继电保护等培训课程，共有来自全国2000家企业10000余人参加过各类工业自动化课 | | http://www.21bianpin.com/bianpinxinwen/2009-02-25/495.html - 2009-02-25 - 变频新闻 | | |
| 变频柜避雷击方法与如何防止变频控制柜被雷击 变频器经常被雷击，对变频器谁有什么好的避雷方法帮忙推荐一下，谢谢！变频柜里装避雷针……还真是有创意…… 标准做法是在变频柜的电源控制单元增 | | http://www.21bianpin.com/jishuziliao/jishuwenxian/2009-02-21/472.html - 2009-02-21 - 技术文献 | | |
| 给水变频柜之锅炉补水泵变频柜及中央空调变频柜（1）普通型给水变频柜：该产品可同时控制一台水泵电动机变频供水和一台水泵电动机工频补水，水泵电动机功率在0.75KW至5.5KW之间。该产品得供水能 | | http://www.21bianpin.com/chanpingongqiu/chanpingongying/2009-02-21/471.html - 2009-02-21 - 产品供应 | | |
泵专用变频柜价格只要8888元/台
上海春姜实业有限公司电气事业部生产的上海琦薇牌水泵变频水泵专用变频柜bianpingui是上海琦薇电气部充分吸收国内外水泵控制的先进经验,经过多年生产和应用,不断 | | http://www.21bianpin.com/jiagexingqing/2008-12-25/27.html - 2008-12-25 - 价格行情 | | |
泵专用变频柜bianpingui
上海春姜实业有限公司电气事业部生产的上海春姜牌水泵变频水泵专用变频柜bianpingui是上海春姜电气部充分吸收国内外水泵控制的先进经验,经过多年生产和应用,不断完善优 | | http://www.21bianpin.com/chanpingongqiu/chanpingongying/2008-12-25/13.html - 2008-12-25 - 产品供应 | | |
3、四台投入运行的水泵，由变频控制柜根据压力反馈信号，通过智能运算自动控制切换成一台调速、另几台或全速或停止的方式，调速的那一台由PID运算自动调整出频率，改变电动机转速，最终达到管网恒压的目的。
具体的算法是通过计算判定目前是否已经达到设定压力，决定是否增加（投入）或减少（撤出）水泵。即当一台水泵工作频率达到最高频率时，若网管水压力仍达不到预设水压，则控制柜自动启动第二台水泵投入运行，工作的两台水泵一台工频一台变频运行；在两台运行时，如果变频控制的那一台已经达到最高频率，若网管水压力仍达不到预设水压，则控制柜自动启动第三台水泵投入运行，工作的三台水泵两台工频一台变频运行；同样的，在三台运行时，如果变频控制的那一台已经达到最高频率，若网管水压力仍达不到预设水压，则控制柜自动启动第四台水泵投入运行，工作的四台水泵两台工频一台变频运行。反之，若管网水压天于预设水压，控制柜控制变频运行的那一台频率降低，当频率低于下限时自动切掉一台工频泵；和增加时的情况一样，根据压力情况依次撤出，极限情况只剩一台变频控制的水泵在运行。
4、采用一个三位开关，用户可以将其打到“自动/停止/手动”三个位置中的任意一个位置。打到“手动”档时，所有投入运行的水泵都处在工频运行状态，流量则由原有的调节阀控制，这一功能是为了万一变频控制有故障时，保证用户仍能正常供水，不影响用户的正常使用。
二、变频控制柜在水泵机组中的应用特征
水泵是平方转矩负载，当改变水泵的转速，由额定转速n1调整到某一转速n2时，由流体学可知，理论上水泵的流量(Q)、扬程(H)及轴功率(P)的变化关系如下：
Q2 = Q1 (n2 / n1)
H2 = H1 (n2 / n1)2
P2 = P1 (n2 / n1)3
也即流量与转速的一次方成正比，扬程与转速的平方成正比，轴功率与转速的三次方成正比。由以上公式可以看出当水泵转速由n1降到n2，在满足同样流量的情况下，扬程H2幅度降低，功率P2明显减小。

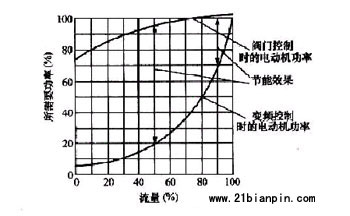

图二 一种型号水泵的流量——负载曲线
上面的一条曲线是阀门控制时电动机功率和流量的关系，下面一条是调速控制时的电动机功率和流量的关系，在同一流量的垂直线上两条曲线的差值就是可以节能的数量，从两条曲线明显可以看出，在流量接近100%也就是接近满载时，采用调速控制并不能节能，甚至有可能还因为调速设备的用电而多耗能；而当流量在满载的90%以下时明显可以节能，流量越小节能越明显。
三、变频控制柜一拖多应用特征
在水泵多机应用中，传统控制压力或液位的方法是将多台水泵全部运行，并通过调节阀、档板之类来调节，最终达到压力或液位的控制要求。由于所有的水泵都是全速运行，耗电严重且控制频繁，尤其是在加一台太多、减一台太少的情况下。因此，对于多台水泵使用一拖多变频控制是非常理想的。具体示意图如下。

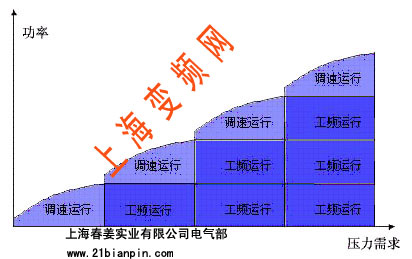

图三 变频控制柜一拖四运行示意图1. CJBK型变频控制柜| CJBK型变频控制柜 流量范围：控制方式：恒压 扬程范围：起动方式：多种 | | http://www.21bianpin.com/chanpingongqiu/chanpingongying/2009-03-23/638.html - 2009-03-23 - 产品供应 | | |
