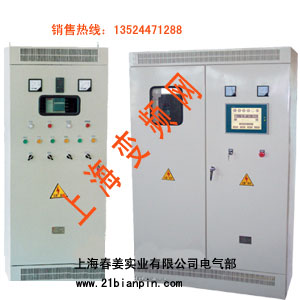

CJK水泵自动控制器 一、产品简介
CJK水泵自动控制器系国内新颖的给排水自动控制装置，是本单位集多年水泵生产，应用控制的经验，经专家反复论证，优化线路，精心设计而成，其中多种电路是当前国内绝无公有的，最先进的控制电路。为了配合水泵高效、可靠地使用，该系列根据不同的需要，设置了液位控制型、压力控制型、温度控制型、时间控制型、空调联控型、潜污泵专用型及消防控制型等七大类型，各型分别具有主回路短路、缺相、过载及专用泵的泵体泄漏、定子绕组的超温等保护功能。另外，各型又分单控型，多泵主用、备用互控型，主、备互控型产品都具备故障时主用泵自动切除，备用泵自动投入的功能。
该系列水泵自动控制器功能齐全，质量可靠、造型美观，是各类水泵理想的配套产品，该系列控制器特别适用于工家业生产、市政工程、高层建筑的给排水、消防、喷淋、增压泵的自动控制及空调冷热循环泵控制等到多种场合，也适合其它交流电机的控制及起动;
二、泵控制柜功能原理及用途
1、多泵控制工作模式
二用：
A型：可独立控制1#、2#二台水泵，也可通过浮球组合联接，组成“1#用2#备”当流量变化或主用泵故障时，液位达到备用泵起动控制点，备用泵自动投入工作。该型适用于控制二个水池液位，或用于控制变流量的给排水系统。
B型：当流量变化或主泵故障时，备用泵自动投入。
一用一备：控制1#、2#二台水泵，可工作于“1#用2#备”或“2#用1#备”两种工作方式，当主用泵出现故障时，备用泵自动投入工作。
三用：
A型：可独立控制1#、2#、3#三台水泵，也可通过浮球组合联接组成“1#、2#用3#备”或“2#、3#、用1#备” 或“1#、3#用2#备”，当流量变化或主用泵故障时液位达到备用泵起动控制点，备用泵自动投入工作。该型适用于控制三个水池液位，或用于控制变流量的给排水系统。
B型：主泵故障时，备用泵自动设入。
四用：
A型：可独立控制“1#、2#、3#、4#四台水泵，也可通过浮球组合联接，组成”1#、2#、3#、用4#备“或”2#、3#、4#用1#备“或”1#、3#、4#用2#备“或”1#、2#、4#用3#备“，当流量变化或主用泵故障时，备用泵自动投入工作。该型适用于控制四个水池液位，或用于控制变流量的给排水系统。
B型：同上。
三用一备：
控制“1#、2#、3#、4#四台水泵，可工作于”1#、2#、3#用4#备“或”“2#、3#、4# 用1#备”或“1#、3#、4#用2#备”或“1#、2#、4#用3#备”四种方式。当主用泵出现故障时备用泵自动投入工作。
三、此系列控制器引线编号、符号说明
1、电源
RST三相电源时线
：G为接地线
2、电动机
a、直接、自耦起动
1U,1V,1W:接1#水泵电动机
2U,2V,2W:接2#水泵电动机
3U,3V,3W:接3#水泵电动机
4U,4V,4W:接4#水泵电动机
b、Y-△起动
1U1,1V1,1W1；1U2,1V2,1W2:接1#水泵电动机
2U1,2V1,2W1；2U2,2V2,2W2:接2#水泵电动机
3U1,3V1,3W1；3U2,3V2,3W2:接3#水泵电动机
4U1,4V1,4W1；4U2,4V2,4W2:接4#水泵电动机
四、CJK系列控制器技术数据表
1、单控型参数表
序号 | 型号 | 控制
台数 | 功率
(KW) | 额定
电流A | 启动
方式 | 控制
特征 | 主、备
切换 | 箱、柜尺寸mm
高宽厚 | 外接电缆端口数 | PE | 主回路 | 控回路 | 1 | CJK-1Q-0.75 | 1 | 0.75 | 1.8 | 直接 | 液位 | | 450×300×220 | 1 | 7 | 8 | 2 | CJK-1Q-1.5 | 1 | 1.5 | 3.7 | 直接 | 液位 | | 450×300×220 | 1 | 7 | 8 | 3 | CJK-1Q-2.2 | 1 | 2.2 | 5 | 直接 | 液位 | | 450×300×220 | 1 | 7 | 8 | 4 | CJK-1Q-3 | 1 | 3 | 6.6 | 直接 | 液位 | | 450×300×220 | 1 | 7 | 8 | 5 | CJK-1Q-4 | 1 | 4 | 8.5 | 直接 | 液位 | | 450×300×220 | 1 | 7 | 8 | 6 | CJK-1Q-5.5 | 1 | 5.5 | 11.5 | 直接 | 液位 | | 450×300×220 | 1 | 7 | 8 | 7 | CJK-1Q-7.5 | 1 | 7.5 | 15.5 | 直接 | 液位 | | 450×300×220 | 1 | 7 | 8 | 8 | CJK-1Q-11 | 1 | 11 | 22 | 直接 | 液位 | | 450×300×220 | 1 | 7 | 8 | 9 | CJK-1Q-15 | 1 | 15 | 30 | 直接 | 液位 | | 450×300×220 | 1 | 7 | 8 | 10 | CJK-1Q-Z-15 | 1 | 15 | 30 | 直接 | 液位 | | 1040×520×340 | 1 | 7 | 8 | 11 | CJK-1Q-Z-18.5 | 1 | 18.5 | 37 | 直接 | 液位 | | 1040×520×340 | 1 | 7 | 8 | 12 | CJK-1Q-Z-22 | 1 | 22 | 44 | 直接 | 液位 | | 1040×520×340 | 1 | 7 | 8 | 13 | CJK-1Q-Z-30 | 1 | 30 | 60 | 直接 | 液位 | | 1040×520×340 | 1 | 7 | 8 | 14 | CJK-1Q-Z-37 | 1 | 37 | 72 | 直接 | 液位 | | 1300×560×400 | 1 | 7 | 8 | 15 | CJK-1Q-Z-45 | 1 | 45 | 85 | 直接 | 液位 | | 1300×560×400 | 1 | 7 | 8 | 16 | CJK-1Q-Z-55 | 1 | 55 | 105 | 直接 | 液位 | | 1300×560×400 | 1 | 7 | 8 | 17 | CJK-1Q-Z-75 | 1 | 75 | 140 | 直接 | 液位 | | 1600×600×450 | 1 | 7 | 8 | 18 | CJK-1Q-Z-90 | 1 | 90 | 170 | 直接 | 液位 | | 1600×600×450 | 1 | 7 | 8 | 19 | CJK-1Q-Z-110 | 1 | 110 | 204 | 直接 | 液位 | | 1800×650×550 | 1 | 7 | 8 | 20 | CJK-1Q-Z-132 | 1 | 132 | 230 | 直接 | 液位 | | 1800×650×550 | 1 | 7 | 8 |
