　　DTB温控器 产品简介 ( 近阶功能型 )

• 提供 PID 、 On-Off 、手动输入及可程序化控制 4 种方式。
• 两组输出功能，可自动调谐两组 PID 参数。
• 可接多种热电偶 (B 、 E 、 J 、 K 、 L 、 N 、 R 、 S 、 T 、 U 、 TXK) 、白金电阻 (PT100 、 JPT100) 、模拟电流 (0~20mA 、 4~20mA 、 ) 及线性电压 (0~5V 、 0~10V) 。
• 最多可选择 3 组警报开关，各提供十三种警报模式可供选择。
• 摄氏及华氏依使用者自行选择显示。
• 两种按键锁定功能 (1: 全按键 2: 只锁定功能键，上下键仍可操作 ) 。
• 四种面板尺寸可供选择 (4824 、 4848 、 4896 、 9696) 。
• 全系列内建 RS485 通讯接口 (Modbus ASCII 、 RTU ，鲍率 2400~38400) 。
• 热电耦及白金电阻取样时间 0.4 秒 / 次，模拟输入取样时间 0.15 秒 / 次。
• 可程序化可设定 64 组不同设定温度及控制时间。
• 可选购 CT ( 断线检知 ) 功能，由警报设定输出。
• 可选购 Event ( 事件 ) 功能，可利用 PLC 或开关直接切换两组不同的设定温度

DTA系列温控器是一种能实现精确的温度控制并兼具可靠性及方便性的温度控制产品.它包含有PID和ON-OFF两种控制方式,可以方便地利用自动调解系统 (Auto-Tune) 来找出适当的 PID控制器参数 可选择PID或ON/OFF控制] 含自动调谐功能(Auto tuning) 内建多种输入传感器种类,可以自由切换 两种报警输出,分别有十种模式可供选择 可自由选择℃和℉显示 有按键锁定功能 四种尺寸可供选择(48X48,48X96,72X72,96X96) RS-485数字通讯

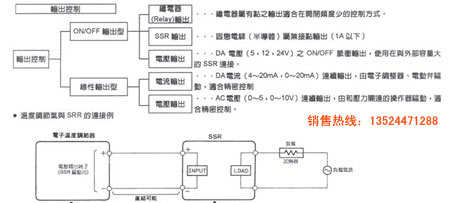

温控器有继电器,电压,电流三种输出方式,并且可以使用MODBUS ASCI I RS485通信 方式方便地与其它设备进行数据交换.工作原理如下:

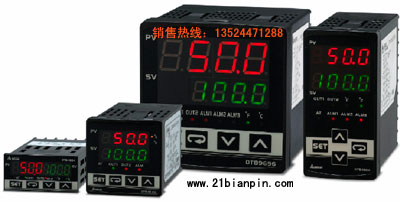

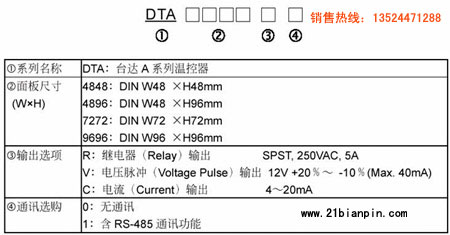

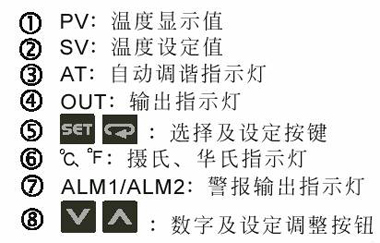

1) 产品外观 　 2) 产品型号及选择

■ 机床数控性能参数：

输入电源 交流电100~240 伏特 50/60Hz 操作电压范围 额定电压85%~110% 电源消耗功率 低于10VA 显示方法 七段LED 显示目前温度值：红色，设定温度值：绿色 输入温度传感器 热电偶对：K, J, T, E, N, R, S, B白金测温电阻：Pt100, JPt100 控制方法 PID 或 ON/OFF 控制输出种类 继电器输出,单刀单闸,交流250伏特,5安培电压脉波输出,直流12伏特,最大输出电流40毫安电流输出,直流4~20毫安输出(负载阻抗需小于600奥姆) 显示刻度 0.1﹪全刻度 取样频率 0.5秒 耐震动 10~55Hz 10m/s 2 3 轴方向 10min 耐冲击 最大300m/s 2 3 轴6 方向 各3次 操作环境温度 0℃ to ＋50℃ 存放环境温度 －20℃ to ＋65℃ 操作高度 10000呎 操作环境湿度 35% to 85% RH(无结露) 规范 电磁防护CE ，安全规格UL Recognized
