上海春姜宾馆生活污水处理电控系统工业污水处理电控系统

时间：2009-02-08 03:16:06 来源：上海变频网作者：

上海春姜宾馆生活污水处理电控系统工业污水处理电控系统
污水处理系统配置
　　　　　西门子可编程序控制器 S7-300
　　　　　工控机组态软件组态王 6.5

一、电控系统功能概述：
本污水处理电控系统分为计算机监控系统与PLC控制系统两部分。计算机监控系统的作用是数据记录、报警记录与相应的报表；PLC控制系统含可编程序控制器和电机/阀门配电系统，其作用是控制现场设备（泵，阀和搅拌器）的运行，还有相关的数据采集（PH值流量值和液位信号，电气报警信号等）。计算机监控系统与PLC 系统通过PROFIBUS-DP通信方式相连。

一、计算机系统：
　　2．1　计算机系统为工业控制计算机；
2．2　工控机位于办公室内工控机操作台；
2．3　工控机功能：
2．3．1 显示污水处理全部流程图；
2．3．2 显示记录水池液位高低状态；
2．3．3 显示记录电磁流量计流量和累计加料量；
2．3．4 显示记录全部电动工作状态（启动或停止）；
2．3．5 显示记录全部电磁阀的工作状态（打开或关闭）；
2．3．6 显示记录全部PH值和ORP值；
2．3．7 显示记录故障类型、故障时间、恢复时间；
2．3．8　生成根据定义的报表、内容、格式、时间产生的日报、月报等表格。
2．3．9 打印相关报表；

二、 PLC系统
3．1 PLC系统分为可编程序控制器和配电控制系统；

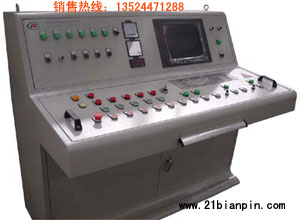

3．2 可编程序控制器位于办公室内PLC操作台内；
3．3 配电控制系统位于污水处理现场，由三面电控柜组成；
3．4 所有设备的控制方式分为手动和自动方式，通过办公室内操作台上的旋钮开关选择。
3．5 手动控制通过安装于现场电控柜的按钮开关控制设备启停。
3．6 自动控制为根据计算机上设定的参数，通过PLC程序设定当前状态自动控制系统中各个设备的运行和停止，不需要人工参与。计算机显示设备状态，所有设备的状态提示分为运行、运行失败、停止及故障状态。
3．7　控制系统的保护：所有电机都有热保护功能

四．控制系统方框图如下：

五、工控机画面:

宾馆污水处理电控系统,工业污水处理电控系统,生活水处理电控系统

上海春姜实业有限公司是专为环保水处理设备、变频供水设备配套生产自动控制系统的专业企业，本厂以PC＋PLC控制系统为主，经过近年来的不断发展，已形成为集项目设计、编程、制图、生产、检测、安装、调试和售后服务一条龙生产服务体系，是目前上海地区自动化控制领域最有影响的企业之一。公司致力于国内外环保水处理领域的自动化控制，多年的努力使本厂积累了雄厚的技术力量和丰富的实践经验，特别是在水处理、环保等重大项目中获得了宝贵的实践经验和理想的解决方案，同时也赢得了广大用户及工程承包商的信任和赞许。展望未来，我们将更加努力，并以“卓越的品质、合理的价格、完善的服务”作为对各界朋友及用户的最终承诺。
公司电气事业部专业从事自动化系统设计，工程成套。多年来，公司致力于自动化控制系统的设计，开发。有着丰富的工程技术经验，公司产品已用于冶金，石化，纺织，造纸，机械，塑料等行业。公司有着一支敬业，充满活力并不断创新的员工团队，逐步建立了一个成熟的销售网络渠道。合作伙伴的默契配合，为客户提供高质量的产品，也提供及时，周到的服务。公司全体员工遵循“客户第一，信誉至上”的原则，以可靠的产品质量，真诚的服务态度，满足您的需求。

宾馆污水处理电控系统,工业污水处理电控系统,生活水处理电控系统咨询热线：021-25955536 1352447l288
上海春姜实业有限公司电气事业部
