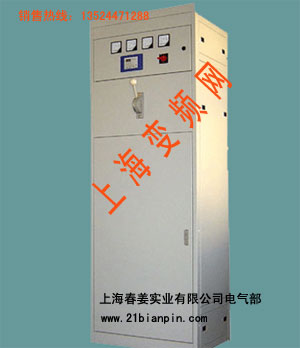

控制柜系列之无功补偿柜
一、产品特点： 1.补偿柜内部主要元器件有电容器、电抗器、刀熔开关、熔断器、晶闸管开关、控制器等组成；可根据用户要求进行模块化设计，结构紧凑、布局新颖。 2.采用晶闸管开关作投切装置，具有无机械磨损、无躁声、响应速度快等优点。 3.柜体面板上有功率因数表、电流表、转换开关等，方便用户进行实时观测，和手动/自动投切转换；柜体顶部设有散热用的风机，由温控开关控制，面板上具有控制风机的手动/自动转换开关。 4.柜体采用优质冷轧钢板制成，平整性好，外表面作喷塑处理，防腐能力强；内部框架采用镀锌钢板或敷铝锌钢板，确保较好的导电性和防腐性。 5.保护功能齐全：有短路、过载、过压、欠压、缺相等保护；各项参数设定方便；当外部有相关故障时自动退出运行，送电后自动恢复运行。二、工作条件 海拔不高于2500米 环境温度：-20 ～ +70℃ 相对湿度： ≤80% 无易燃易爆、无腐蚀气体及导电尘埃 三、技术参数 1. 额定电压：三相380V ± 15% 15HZ ± 5 HZ 2. 控制电压：两相380V或单相220V（用户任选） 3. 采样电流：A相 0 ～ 5A 4. 采样电压：B相、C相 5. 采样电流比率设定范围：100/5 ～ 3000/5 6. 小电流闭锁额定值：150mA 7. 过压保护设定范围：400V ～ 480V 步长2V 回差5V 8. 欠压保护定值：≤300V 9. 电容器投切延时设定范围：10S ～ 100S 步长1S 10. 目标功率因数设定范围：0.9 ～1.00步长0.01 11. 电容器回路设定范围：1～10步长1 12. 电容器比率设定范围：1：1、1：2（缺省值为1：1） 13. 单路无功功率设定范围：0 ～99KVar 14. 无功功率投入门限定值：1.2Qc(内定) 15. 工作方式：连续工作、电容器分组设定范围内循环投切
