 安川变频器
安川变频器在整个变频器行业中始终处于领先地位，从70年代初第一代由模拟量控制的VS-616T系统到现在全数字控制的VS-616G（F）系列；从普通晶闸管变频器到使用IGBT、IPM；从V/F控制型到电流矢量控制型；从通用系列变频器到各种专用变频器，安川变频器从产品的质量、性能、服务各个方面都满足了用户的要求。使用安川变频器能使普通电机发挥出超凡的性能，大大提高机械生产效率、产品质量和节能程度，在机械传动领域得到了广泛应用。
|
主要特点：
与众不同的变频器 | | 小型变频器VS-606V7的诞生，将使您对机械的控制如愿以偿，理想的性能、功能将满足您所有的需要。其高性能、多功能、用 | | 途广泛、操作简单、使用领域广泛，无论在哪一方面都与以往的变频器有很大不同，它是您升级小型机械的理想变频器。 | 1.高力矩输出和柔性设计
|  | | 通过独特的通用矢量控制，实现了高启动力矩和稳定的低速力矩。还有丰富的 | | 软件库和按客户要求选配的闪存器，实现最佳的驱动效果。 | | 2.操作更简单 | | 独具匠心的一键式设计，使您的操作和保养更加方便。带有频率设定用旋钮， | | 接上电源即可使用。 | | 只需一按即可更换的冷却风扇。用UP/DOWN方式对繁琐的参数统一管理，带有 | | 复制功能的操作器使运转更方便。 | | 3.适用地域更宽 | | 以World's Quality No.1为目标的高品质和全球化设计，适用于多种电源（ | | 200V/400V），配备有通信网络接口，在世界各地都可以放心使用。 |
功能介绍：
操作简单易保养
| | l接上电源即可运行 | | w在操作器上附有频率设定旋钮，电源接入后可以立即运行。 | | w远距离遥控操作时，可以另购操作器电缆并安装在控制柜的面板上。 | | l保养简单 | | w脱卸式冷却风扇，交换简单，可以选择ON/OFF控制风扇运行，提高使用寿命和可靠性。 | | l安装·接线简单 | | w主回路端子，控制回路端子采用螺丝紧固方式，接线作业容易，确保高可靠性。 | | w使用DIN卡轨附件，安装，脱卸方便。 | | l参数管理容易 | | w使用带复制功能的操作器，可以进行参数UP/DOWN操作。万一出现故障时，只要将操作器替换一下，即可再运行。 | | 抑制电源高次谐波 | | l可外接直接电抗器（可选件），也配备了交流电抗器。 | | 丰富的功能 | | l实现了多种运行方法 | | w多段速度运行（最大16档），UP/DOWN运行，JOG运行等。 | | l凝聚了驱动经验的程序库 | | wPID控制 w节能控制 | | l多种方便功能 | | w滑差补偿功能，过力矩检测功能，速度搜索功能等。 | | l对应多种输入输出方式 | | w 0-10V，4-20mA，0-20mA输入、脉冲序列输入、多功能输入输出端子、模拟量监视器、脉冲序列监视器。 | | w多功能输入端子，可以切换输入极性（PNP/NPN）增加选择余地。 世界标准 | | 符合世界标准 活跃在世界各地 | | 标准产品符合CE、UL/cUL规格 | | l对应世界各地电源规格 | | w200V（三相，单相）系列 w400V（三相）系列 | | l与世界各地的现场总线相对应 | | w标准配备RS-485/422（数据总线协议） | | w外接选择卡，可对应Device Net,Profibus-DP和Interbus-s等。 高能，柔韧 | | l实现了150%力矩/1Hz运行时的高力矩控制 | | | w采用本公司独特的通用矢量控制，发挥超群的力矩特性。 | | l内装制动晶体管 | | w外接制动电阻，便可得到很大的制动力。 | | l保护功能更加充实 | | w高速电流限制功能，抑制了过电流抖动（额定电流的250%以上）。 | | 使无抖动运行（瞬停再启动运行、失速防止功能，异常复位再试等）更上 | | 一个台阶。 | | w内装浪涌电流抑制回路 | | w接地保护万无一失 | | l应用户要求，可以内置闪存器 | | w可以及时满足客户要求，在标准品内设置闪存器可成为专用变频器。 |
标准规格： 电压等级 | 200V级（三相，单相） | 400V级（三相） | 型号CIMR-V7AT | 三相 | 20P1 | 20P2 | 20P4 | 20P7 | 21P5 | 22P2 | 23P7 | 25P5 | 2P5 | 40P2 | 40P4 | 40P7 | 41P5 | 42P2 | 43P0 | 43P7 | 45P5 | 47P5 | 单相 | B0P1 | B0P2 | B0P4 | B0P7 | B1P5 | B2P2 | B3P7 | - | - | - | - | - | - | - | - | - | - | - | 最大适用电机容量（KW） | 0.1 | 0.2 | 0.4 | 0.75 | 1.5 | 2.2 | 3.7 | 5.5 | 7.5 | 0.2 | 0.4 | 0.75 | 1.5 | 2.2 | 3.0 | 3.7 | 5.5 | 7.5 | 输出 | 额定输出
容量（KVA） | 0.3 | 0.6 | 1.1 | 1.9 | 3.0 | 4.2 | 6.7 | 9.5 | 13 | 0.9 | 1.4 | 2.6 | 3.7 | 4.2 | 5.5 | 6.5 | 11 | 14 | 额定输出
电流（A） | 0.8 | 1.6 | 3 | 5 | 8 | 11 | 17.5 | 25 | 33 | 1.2 | 1.8 | 3.4 | 4.8 | 5.5 | 7.2 | 8.6 | 14.8 | 18 | 最大输出
电压 | 三相电源用：三相200～230V(对应输入电压)
单相电源用：单相200～240V(对应输入电压) | 三相380～460V(对应输入电压) | 最高输出
频率 | 可对应参数设定400Hz | 电源 | 额定电压 | 三相电源用：三相200～230V 50/60Hz | 三相380～460V 50/60Hz | 额定频率 | 单相电源用：单相200～240V 50/60Hz | 允许电压
波动 | -15～+10% | 允许频率
波动 | ±5% | 控制特性 | 控制方法 | 正弦波PWM方式（可选择V/f控制，通用矢量控制） | 频率控制
范围 | 0.1～400Hz | 频率精度（温度变动） | 数字指令：0.01%(-10～+50℃),模拟指令：±0.5%(25±10℃) | 频率设定分辨率 | 数字指令：0.01Hz(100Hz以下），0.1Hz(100Hz以上)/模拟指令：最高输出频率的1/100 | 输出频率
分辨率
（计算分辨率） | 0.01Hz | 过负载耐量 | V额定输出电流的150%，1分钟 | 频率设定信号 | DC0～+10（20kΩ），4～20mA(250kΩ),0～20mA(250Ω)
脉冲序列输入，频率设定旋钮[切换选择方式] | 加速/减速时间 | 0.01～6000秒（加速，减速时间分别设定，2种切换） | 制动力矩 | 短时间平均减速力矩： 0.1/0.2KW：150%以上，0.4/0.75KW：100%以上，1.5KW：50%以上，
2.2KW以上：20%以上，连续再生力矩：20%（内装制动晶体管，外接制动电阻，可达150%） | 电压/频率特性（V/f） | 可设定任意程序V/f曲线 | 保护功能 | 电机保护 | 电子热敏器件保护 | 瞬时过电流 | 额定输出电流的250%时停止 | 过负载 | 额定输出电流的150%，1分钟停止 | 过电压 | 主回路直流电压410V以上时停止 | 主回路直流电压820V以上时停止 | 低电压 | 主回路直流电压约200V以下时停止
（单相160V以下停止） | 主回路直流电压400V以上时停止 | 瞬时停电补偿 | 可选择15ms以上时停止（出厂设定）/约0.5秒以内停电复归时继续运行/常时继续运行 | 冷却散热片过热 | 有电子回路保护 | 失速防止 | 加速中/恒速中可个别设定等级，减速中可设定有/无 | 接地保护 | 电子回路保护（动作等级约为额定输出电流的250%） | 冷却风扇异常 | 电子回路保护（风扇卡住检测） | 充电中表示 | 主回路直流电压降到50V以前显示。本机RUN或数字操作器表示兼用（400V级，内装充电LED指示灯） | 功能
.
其它 | 输入 | 多功能输入 | 作为多功能输入有以下功能可选择（可选择7种）
正转指令、反转指令、外部异常、异常复位、多段速指令、点动指令、加减速时间切换指令、外部基极封锁、
速度搜索指令、UP/DOWN指令、加减速禁止指令、面板/远距离切换通信/控制回路端子切换、紧急停止
报警、自我检测 | 输出 | 多功能输出 | 作为多功能输出有以下功能可选择（可选择3种：1c接点，光耦合2点）
异常、运行中、零速中、频率一致、输出频率检出、过力矩检出、轻故障、
基极封锁、运行模式、变频器运行完了、异常复位再试中、低电压检出中、反转中、速度搜索中 | 内藏功能 | 电压矢量控制[自学习模式] 全领域全自动力矩提升、滑差补偿、16段速运行（最大）、瞬停再启动、频率指令的增益及偏置、数据总路线通信（RS-485/422最大19.2kbps）、异常复位再试、速度搜索、频率上下限设定、
过力矩检出、频率跳跃、参数拷贝启动时、停止时直流制动、加减速时间的切换、加减速禁止、S字加减速、
用内藏旋钮设定频率、PID控制、节能控制 | 表示 | 状态表示指示灯 | 标准装备：RUN，ALARM表示 | 数字操作器（JVOP-140型） | 标准装备；频率指令，输出频率，监视输出电流 | 接地端子 | 主回路：控制端子 控制回路；插入式螺丝端子 | 变频器与电机接线距离 | 100m以内 | 保护构造 | 柜内安装形（IP20）及封闭壁挂形（NEMA1） | 冷却方式 | 200V 0.75KW(三相)，200V 1.5KW(单相)，400V 1.5KW以上附冷却风扇，其它自冷 | 环境 | 使用场所 | 室内（没有腐蚀气体、尘埃） | 湿度 | 90%RH以下（不结露） | 保存温度 | -20～+60℃（运输中的短时间温度） | 周围温度 | 柜内安装形-10～+50℃,封闭壁挂形-10～+40℃(不结冻） | 海拔高度 | 1000m以上 | 耐振动
加速度 | 振动频率10～20Hz以下9.8m/s2(1G),20～50Hz2m/s2(0.2G)为止允许 |

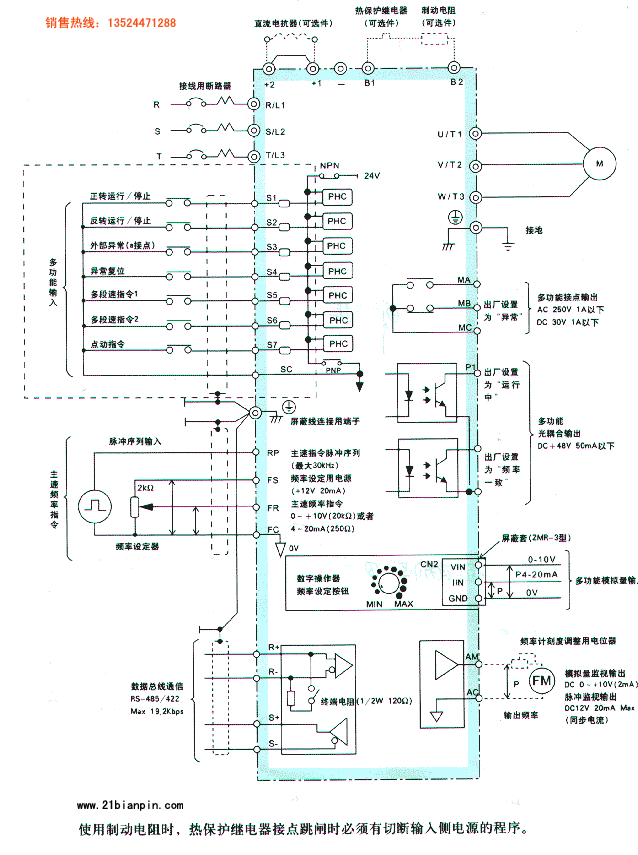

标准接线图 外形尺寸 .gif) | | | | | | |  | | | |  | |  | |  外形图3 | 电压
等级 | 最大适用
电机容量(KW) | 变频器的型号CIMR-V7AT | 外形图 | 外形尺寸（mm） | 重量
Kg | W | H | D | W1 | H1 | H2 | D1 | 200V
(三相) | 5.5 | 25P5 | 5 | 180 | 260 | 170 | 164 | 244 | 8 | 65 | 4.6 | 7.5 | 27P5 | 4.8 | 400V
(三相) | 5.5 | 45P5 | 5 | 180 | 260 | 170 | 164 | 244 | 8 | 65 | 4.8 | 7.5 | 47P5 | 4.8 |
| |
电压等级 | 最大适用电机容量
(kW) | 变频器的型号CIMR-VA77 | 外形图 | 外形尺寸mm | 重量
Kg | W | H | K | W1 | H1 | H2 | D1 | 200V
（三相） | 0.1 | 20P1 | 1 | 68 | 128 | 76 | 56 | 118 | 5 | 10 | 0.6 | 0.2 | 20P2 | 76 | 0.6 | 0.4 | 20P4 | 108 | 42 | 0.9 | 0.75 | 20P7 | 128 | 62 | 1.1 | 1.5 | 21P5 | 2 | 108 | 128 | 131 | 96 | 118 | 5 | 64 | 1.4 | 2.2 | 22P2 | 108 | 140 | 96 | 1.5 | 3.7 | 23P7 | 140 | 143 | 128 | 71 | 2.1 | | 0.1 | B0P1 | 1 | 68 | 128 | 76 | 56 | 118 | 5 | 10 | 0.6 | 0.2 | B0P2 | 76 | 0.7 | 0.4 | B0P4 | 131 | 42 | 1.0 | 0.75 | B0P7 | 2 | 108 | 128 | 140 | 96 | 118 | 5 | 64 | 1.5 | 1.5 | B1P5 | 108 | 156 | 96 | 1.5 | 2.2 | B1P2 | 140 | 163 | 128 | 71 | 2.2 | | 3.7 | B3P7 | 170 | 180 | 158 | 2.9 | 0.2 | 40P2 | 2 | 108 | 128 | 92 | | 118 | 5 | 16 | 1.0 | 0.4 | 40P4 | 110 | | 34 | 1.1 | 0.75 | 40P7 | 140 | | 64 | 1.5 | 1.5 | 41P5 | 156 | | 1.5 | 2.2 | 41P2 | 156 | | 1.5 | 3.0 | 43P0 | 140 | 143 | | 71 | 2.1 | 3.7 | 43P7 | | 2.1 |
|
|
