安川变频器系列之616F7变频器

时间：2009-01-16 08:44:07 来源：上海变频网作者：

安川变频器系列之616F7变频器

功能特点：

能够适应各种各样的要求
浓缩616G5和616P5的优良性能
适用各种负载（恒转矩、变转矩）
三种控制方式：开环V/F控制、闭环V/F控制、开环矢量控制
w最大程度地提高机械性能
w最大程度节能运行
w有效地实现各种机械的功能
w安装及维护简单
w在全世界范围内广泛应用

主要性能：

l 完美的开环矢量控制
在动态自学习功能的基础上，又添加了静态自学习功能，能够自如地驱动任何电机。
l 强有力的制动功能
18.5KW以下的全部机种都具有制动功能，只需连接上制动单元，就能够实现强有力的制动
功能。

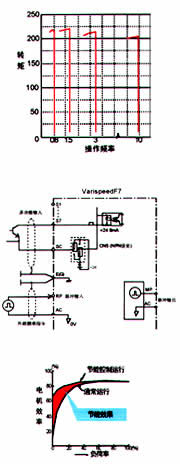

l 超群的转矩特性
即使在无PG的条件下，也能够实现150%/0.5Hz的高转矩特性
l 丰富的控制功能
PID控制，滑差补偿功能，速度搜索功能和过/低转矩检测功能、节能运行控制功能
l 多样的I/O接口
w脉冲输入、脉冲输出、模拟输入、模拟输出
w输入端子的逻辑能够在OV和24V之间切换
l 高效节能控制
节能控制效果已接近理论最大节能效果
l 低噪音运行
高载频PWM调制方式，相对低频PWM调制方式大幅度地抑制噪音，特别适合于有噪音限制的
场合。
l 完善的电源高次谐波抑制对策
22KW以上全系列内装了改善功率因数用直流电抗器，采用12相整流方式使高次谐波降至最
低；18.5KW以下的机种都预留了直流电抗器接线端子，可自选直流电抗器以降低电源的高次谐
波干扰。
l 检修简单
w控制回路端子采用可拆卸式端子，主、控回路接线采用螺钉压线，拆接线方便可靠
w冷却风扇ON/OFF来操作，只需按一下按钮，就可方便卸下

标准规格：

200V 级	型号CIMR-F7A2---		OP4	OP7	1P5	2P2	3P7	5P5	7P5	011	015	018	022	030	037	045	055	075	090	110
	最大适用容量KW		0.4	0.75	1.5	2.2	3.7	5.5	7.5	11	15	18.5	22	30	37	45	55	75	90	110
	输出	输出容量 kVA	1.2	1.6	2.7	3.7	5.7	8.8	12	17	22	27	32	44	55	69	82	110	130	160
		输出电流 A	3.2	4.1	7.0	9.6	15	23	31	45	58	71	85	115	145	180	215	283	346	415
		最大输出电压	三相200/208/220/230/240(输入电压对应）
		最高输出频率	CT（低频率恒转矩）时　150Hz;VT（高频率递减转矩）时400Hz
	电源	额定电压频率	三相200/208/220/230/240V 50/60Hz
		允许电压波动	+10%, -15%
		允许频率波动	±5%

400V 级	型号CIMR-F7A4---		OP4	OP7	1P5	2P2	3P7	5P5	7P5	011	015	018	022	030	037	045	055	075	090	110	132	160	185	220	300
	300最大适用容量KW		0.4	0.75	1.5	2.2	3.7	5.5	7.5	11	15	18.5	22	30	37	45	55	75	90	110	132	160	185	220	300
	输出	输出容量 kVA	1.4	1.6	2.8	4.0	5.8	9.5	13	18	24	30	34	46	57	69	85	110	130	160	200	230	280	390	510
		输出电流 A	1.8	2.1	3.7	5.3	7.6	12.5	17	24	31	39	45	60	75	91	112	150	180	216	260	304	370	506	675
		最大输出电压	三相200/208/220/230/240(输入电压对应）
		最高输出频率	CT（低频率恒转矩）时　150Hz;VT（高频率递减转矩）时400Hｚ
	电源	额定电压频率	三相200/208/220/230/240V 50/60Hz
		允许电压波动	+10%, -15%
		允许频率波动	±5%
	高源高次谐波对策	直流电抗器	可自选										内置
	高源高次谐波对策	12相整流	不可										可以

控制特性	控制方式	正弦波PWM调制
	启动力矩	150%/0.5Hz(无PG矢量控制，CT模式）；120%/0.5Hz(无PG矢量控制，VT模式）
	速度控制范围	1:100(无PG矢量控制）
	速度控制精度	±0.2%（无PG矢量控制，25℃±10℃
	速度响应	5Hz（无PG矢量控制）
	力矩限制	有（参数可设定，无PG矢量控制时，可设定4象限运行）
	频率精度	模拟指令0.1℃(25℃±10℃),数字指令0.01％（-10℃-40℃）
	输出分辩率	0.001Hz
	过负荷能力／最大电流	CT选择：额定输出电流150%1分钟（200V级110kw400V级220 ～300kW不可CT选择）
	过负荷能力／最大电流	VT选择：额输入电流120％1分钟
	主速指令设定方式	0～10V,4～20mA,脉冲序列
	加减速时间	0.01～6000.0秒（加减速时间分别设定；四段加减速可设）
	主要功能	瞬时停电再启动，速度搜索，过力矩检测，力矩限制，17段速运动（最大），加减速时间切换，S字加减速，3线制顺控，暂停功能（DWELL），冷却扇开/关功能，速度补偿，力矩补偿，频率指令补偿，频率指令上下限，起/停时直流制动，PID功能，省能源功能，故障复位，通信（RS422/485最大19.2kbps）故障复位再试,参数复制等.
保护功能	电机保护	电子热继电器保护
	瞬时过流	额定输出电流200℃以上
	过负荷	CT选择：额定输出电流150%1分钟（200V级110kW，400V级220～300kw时电流矢量不可，Vt：额定输出电流120％1分钟
	过电压	200V级主回路直流电压约410V以上停止，400V级：主回路直流电压低约820V以上停止
	低电压	200V级主回路直流电压约190V以上停止，400V级：主回路直流电压低约380V以上停止
	瞬时停电补偿	15ms以上停止（出厂设定），运转时选择2秒以内停电复位电机继续运转
	过热保护	专门回路保护
	失速防止	加减速中失速防止，运转中失速防止
	接地保护	电子回路接地保护
	电收指示	主回路直流电压50V以上停止指示
环境要求	使用场所	屋内（无腐败性，阳光直射场所）
	湿度	95％Rh以上（无结露现象）
	保存温度	-20～+60℃运输途中短期间温度）
	周围高度	-10～+40℃（封闭挂壁型）, -10～+45℃（柜内安装型）
	标准高度	1000m以上
	振动	振动频率20Hz未满9.8m/s²,20～50Hz范围内,容许至2m/s²

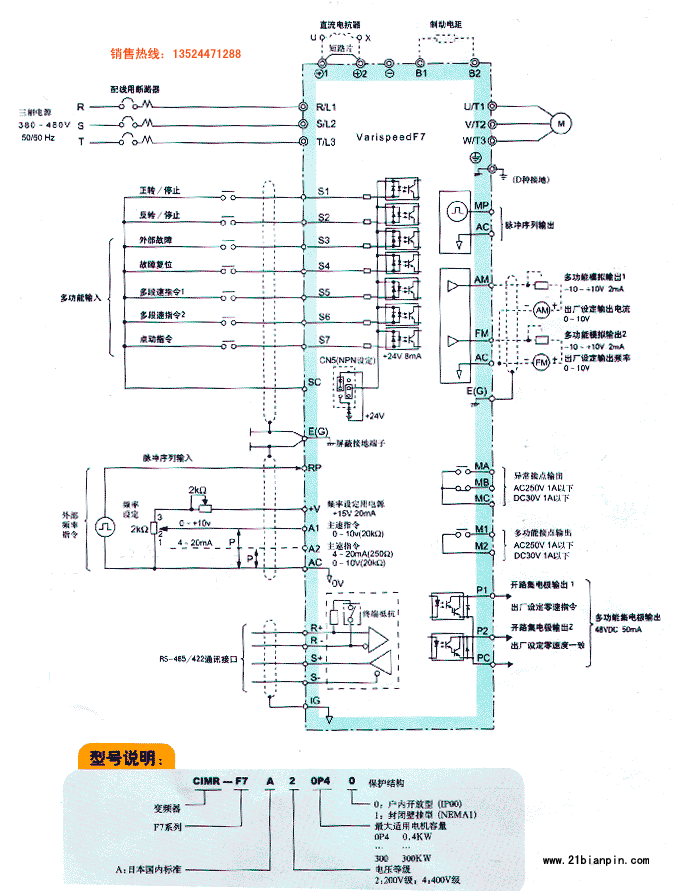

标准接线图

外形尺寸

电压	功率	变频器型号	外形图	外形尺寸mm									重量 kg	冷却方式
				W	H	D	W1	H1	H2	D1	T2	d
200V级(三相)	0.4	20P4	1	140	280	157	126	266	7	39	5	M5	3	自冷
	0.75	20P7
	1.5	21P5
	2.2	22P2
	3.7	23P7				177				59			4	风冷
	5.5	25P5
	7.5	27P5	2	200	300	197	186	285	8	65.5	2.3	M6	6
	11	2011											7
	15	2015		240	350	207	216	335	7.5	78			11
	18.5	2018											21
	22	2022	3	250	400	258	195	385		100	3.2	M10	57
	30	2030		275	450		220	435					63
	37	2037		375	600	300	250	575	13	130			86
	45	2045				330							87
	55	2055		450	725	350	325	700
	75	2075
	90	2090		500	850	360	370	820	15		4.5	M12	108
	110	2110		575	885	380	445	855		140			150
400V级 (三相)	0.4	40P4	1	140	280	157	126	266	7	39	5	M5	3	自冷
	0.75	40P7
	1.5	41P5
	2.2	42P2				177				59			4	风冷
	3.7	43P7
	5.5	45P5
	7.5	47P5	2	200	300	197	186	285	8	65.5	2.3	M6	6
	11	4011
	15	4015		240	350	207	216	335	7.5	78			10
	18.5	4018
	22	4022	3	275	450	258	220	435					21
	30	4030
	37	4037		325	550	283	260	535					36
	45	4045
	55	4055
	75	4075		450	725	350	325	700	13	130	3.2	M10	88
	90	4090											89
	110	4110		500	850	360	380	820	15		4.5	M12	102
	132	4132											120
	160	4160		575	925	380	445	895		140			160
	185	4185	与我公司联系
	220	4220
	300	4300
