200V
级 | 型号CIMR-G7A | 20P4 | 20P7 | 21P5 | 22P2 | 23P7 | 25P5 | 27P5 | 2011 | 2015 | 2018 | 2022 | 2030 | 2037 | 2045 | 2055 | 2075 | 2090 | 2110 |
最大适用电机功率（KW） | 0.4 | 0.75 | 1.5 | 2.2 | 3.7 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | 55 | 75 | 90 | 110 |
输
出
特
性 | 变频器容量（KVA） | 1.2 | 2.3 | 3.0 | 4.6 | 6.9 | 10 | 13 | 19 | 25 | 30 | 37 | 50 | 61 | 70 | 85 | 110 | 140 | 160 |
额定电流（A） | 3.2 | 6 | 8 | 12 | 18 | 27 | 34 | 49 | 66 | 80 | 96 | 130 | 160 | 183 | 224 | 300 | 358 | 415 |
最大输出电压 | 3相 200/208/220/230/240V |
最大输出频率 | 400Hz(参数设定) |
额定输入电压频率 | 3相 200/208/220/230/240V，50/60Hz |
允许电压波动 | +10%，-15% |
允许频率波动 | ±5% |
400V
级 | 型号
CIMR-G7A | 40P4 | 40P7 | 41P5 | 42P2 | 43P7 | 45P5 | 47P5 | 4011 | 4015 | 4018 | 4022 | 4030 | 4037 | 4045 | 4055 | 4075 | 4090 | 4110 |
最大适用电机功率（KW） | 0.4 | 0.75 | 1.5 | 2.2 | 3.7 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | 55 | 75 | 90 | 110 |
输
出
特
性 | 变频器容量（KVA） | 1.4 | 2.6 | 3.7 | 4.7 | 6.9 | 11 | 16 | 21 | 26 | 32 | 40 | 50 | 61 | 74 | 98 | 130 | 150 | 180 |
1.8 | 1.8 | 3.4 | 4.8 | 6.2 | 9 | 15 | 21 | 27 | 34 | 42 | 52 | 65 | 80 | 97 | 128 | 165 | 195 | 240 |
最大输出电压 | 3相 380/400/415/440/460/480V |
最大输出频率 | 400Hz(参数设定) |
电
源 | 额定输入电压频率 | 3相 380/400/415/440/460/480V，50/60Hz |
允许电压波动 | +10%，-15% |
允许频率波动 | ±5% |
高次谐
波对策 | 直流电抗 | 可选件 | 内藏 |
12相整流 | 不可 | 可以 |
控
制
特
性 | 控制方式 | 正弦波PWM控制（带PG矢量，无PG矢量1/2，无PG V/F，带PG V/F，通过参数选择） |

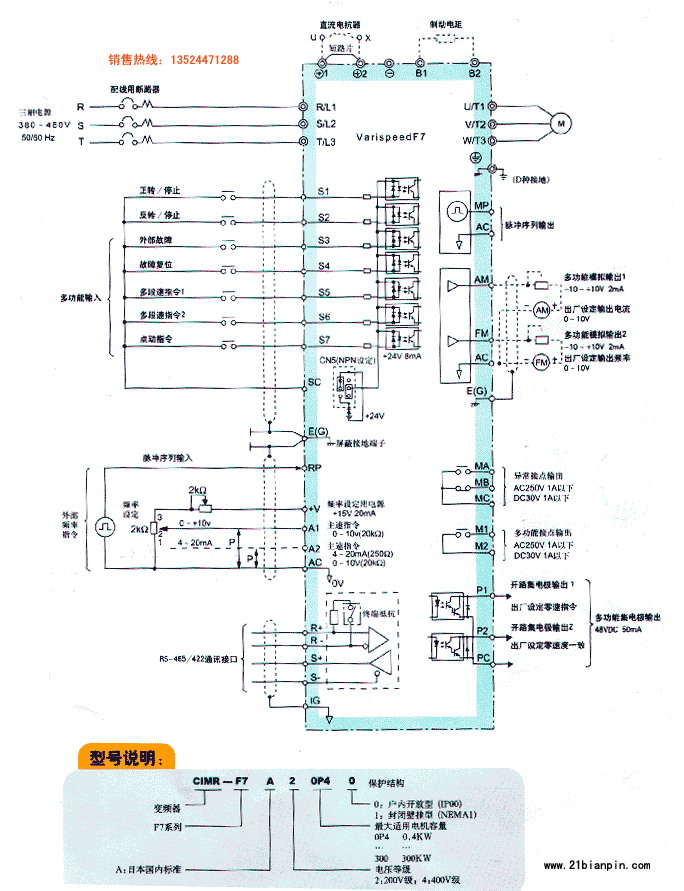

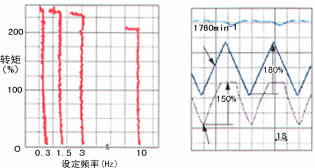

起动转矩 | 150%/0.3Hz(无PG矢量控制2) 150%/min-1(带GP矢量) |
速度控制范围 | 1：200（无PG矢量2），1：1000（带PG矢量） |
速度精度 | ±0.2%（无PG矢量控制1/2，25℃±10℃）， ±0.2%（带PG矢量控制，25℃±10℃，） |
速度响应 | 10Hz(无PG矢量控制2),40Hz（带PG矢量） |
转矩限制 | 参数设定4象限限制（仅限矢量控制） |
转矩精度 | ±5% |
频率控制范围 | 0.01～400Hz |
频率精度 | 数字指令：±0.01%(-10～+40℃) 模拟指令：±0.1%(25±10℃) |
频率设定分辨率 | 数字指令：0.01Hz 模拟指令：0.03Hz/60Hz |
输出频率分辨率 | 0.001Hz |
过载能力 | 150%额定输出电流1分钟，200%额定输出电流 0.5秒 |
频率高定 | -10～10V，0～10V，4～20mA,脉冲序列 |
加/减速时间 | 0.01～6000.0s 4段设定 |
制动转矩 | 允许20%（使用制动电阻125%） |
主要功能 | 瞬停再启动，速度搜索，过转矩保护、转矩限制、17段速运行（最大）、加/减速时间、S-曲线、三线制、自学习、暂停、冷却风扇开/关、滑差增益、转矩增益、跳跃频率、频率上/下设定、起/停时直流制动、高滑差制动、PID控制、节能控制、MEMOBUS通讯、故障自复位、参数拷贝、下垂设定、转矩控制、速度/转矩控制 |
保
护
功
能 | 电机过载保护 | 电子热继电器保护 |
瞬间过流 | 200%额定电流自由停车 |
熔断保护 | 熔断器熔断电机自由停车 |
过载 | 工50%额定电流1分钟，200%额定输出电流0.5分钟 |
过压 | 200V级：主回路直流电压410V以上，电机自由停车（400V级：820V以上） |
低压 | 200V级：主回路直流电压190V以下，电机自由停车（400V级：380V以下） |
瞬停保护 | 15ms以上停车（工厂设定）2秒内持续工作 |
风扇过热保护 | 热敏电阻检测 |
失速防止 | 加/减速时失速防止、运转中失速防止 |
接地保护 | 电子回路保护 |
电源指示 | 主回路直流电压50V以下表示 |
环
境 | 使用场合 | 室内（无腐蚀性气体和尘埃） |
湿度 | 95%RH以下（不结露） |
存放温度 | -20～60℃ |
适用温度 | -10～+40℃(封闭壁挂型)，-10～+45℃（柜内安装型） |
高度 | 1000m以下 |
振动 | 振动频率20Hz以下9.8m/s2,20～50Hz允许2m/s2以内 |
