安川变频器系列之616G5变频器
时间：2009-01-16 08:37:10  来源：上海变频网  作者：
安川变频器系列之616G5变频器
功能特点：

    VS-616G5作为通用变频器适合任何应用场合,在低速下能够实现平稳启动（1%额定转速），并且极其精确地运行。它的自动调
整（auto-tuning）功能可使世界各地生产的电动机达到高性能运行。
　　VS-616G5变频器将四种控制方式融为一体，包括磁通矢量和传统的V/F控制，VS-616G5在精密机械及驱动多台电机的任何应用中，都
可以实现极佳的驱动效果。它是改善品质和提高生产效率特别理想的选择。
YASKAWA（安川）VS-616G5具有以下优点：
　　　　★设计平均无故障时间：250,000小时
　　　　★低速大转矩和全频域平稳加减速
　　　　★驱动普通电机能达到最佳的控制效果
　　　　★操作简单灵活
　　　　★具有扩展功能，既可单机使用也可联网使用

主要性能：


磁通矢量控制使任何类型的负载都可在低速下平稳启动

　　VS-616G5具有全频域磁通电流矢量控制的特点。它是根据
现代控制理论，采用磁通检测和神经网络控制技术，直接控制
电机的转矩。它在低速下（1%额定转速）即使不采用PG反馈，
也可提高启动转矩和无故障运行，当增加PG控制时，可以实现
零速高转矩控制。


不采用PG时的低速高启动转矩
速度控制范围1：100（有PG时1：1000）

可靠的力矩控制
　　VS-616G5是通过精确的力矩控制功能来控制
输出力矩的。万一发生故障时，也能确保无冲击安
全运行。VS-616G5在传送带和重型传输机械的应
用中证明了它的耐久性和完美的性能。
力矩限制特性（当力矩极限为150%）
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
宽调速范围的精确控制
　　VS-616G5即使在负载变动条件下，也具有
全速范围高精度运行的特点。

由轻载到重载的恒速控制（不用PG）
[速度分辨率±0.2%/0-100%负载（有PG时±0.02%）]
优秀的伺服响应
　　（带PG反馈时磁通矢量控制的示例）
　　＊ 带PG反馈时，需要选用PG速度控制卡。

变频器迅速响应至指令改变值
（速度指令阶跃响应）
对急速负载波动有很强的适应性
（在冲击负荷下的速度复归特性）

标准规格：
200V
级
变频器型号
CIMR-G5A
20P4
20P7
21P5
22P2
23P7
25P5
27P5
2011
2015
2018
2022
2030
2037
2045
2055
2075
2090
*2
2110
*2
最大适用电机
功率*1 kW
0.4
0.75
1.5
2.2
3.7
5.5
7.5
11
15
18.5
22
30
37
45
55
75
90
110
变频器的
容量 KVA
1.2
2.3
3.0
4.2
6.7
9.5
13
19
24
30
37
50
61
70
85
110
140
160
输出特性
额定输出电流
3.2
6
8
11
17.5
25
33
49
64
80
96
130
160
183
224
300
358
415
最大输出电压
3相，200/208/220/230V（对应于输入电压）
额定输出频率
最大400Hz
额定输入电压和频率
3相，200/208/220V 50Hz、 200/208/220/230V 60Hz
电源
允许电压波动
+10%，-15%
允许频率波动
±5%
400V
级
变频器型号
CIMR-G5A
40P4
40P7
41P5
42P2
43P7
45P5
47P5
4011
4015
4018
4030
4037
4045
4055
4075
4090
4110
4132
最大适用电机
功率*1 KW
0.4
0.75
1.5
2.2
3.7
5.5
7.5
11
15
18.5
30
37
45
55
75
90
110
132
变频器的容量 KVA
1.4
2.6
3.7
4.7
6.1
11
14
21
26
31
50
61
73
98
130
150
170
210
输出特性
额定输出
电流
1.8
3.4
4.8
6.2
8
14
18
27
34
41
65
80
96
128
165
195
224
270
最大输出
电压
3相，380/400/415/440/460V(对应于输入电压)
额定输出
频率
最大400Hz
额定输入
电压和频率
3相，380/400/415/440/460V 50-60Hz
电源
允许电压
波动
+10%，-15%
允许频率
波动
±5%
控
制
特
性
控制方式
正弦波PWM（V/f控制、带PG反馈的V/F控制、开环矢量、闭环矢量控制4种控制方式任选性）
启动力矩
150%/1Hz（带PG，150%/0rmin）
速度控制范围
1：100（带PG，1：1000）
速度控制精度
±0.2%（带PG，±0.02%）
速度响应
5Hz（带PG，30Hz）
力矩限制
可采用（参数设定：4级可变）
力矩精度
±5%
力矩响应
20Hz（带PG，40Hz）
频率控制范围
0.1～400Hz
频率控制精度
数字指令：0.01%（-10℃～+40℃）
模拟指令：0.1%（25℃～±10℃）
频率分辨率
数字操作器基准：±0.01Hz
模拟指令：0.03Hz/60Hz（11位+符号位）
输出频率分辨率
0.01Hz
过载能力
150%额定输出电流1分钟
频率设定信号
-10～10V，0～10V，4～20mA
加/减速度时间
0.01～6000.0秒（加/减速成时间可分4段分别设定）
制动力矩
大约20%（使用制动单元，制动电阻，可加至125%）*3
控制功能
瞬停再启动、PID控制、下垂控制、速度搜索、过力矩限制、多段速运行、加/减速时间选择、3-线定序、速度/力矩控制选择、自动调整、力矩控制、提升控制（任选）
保
护
功
能
电机保护
电子式热继电器保护
瞬时过电流
200%额定电流时电机自由停机(18.5KW以下);180%额定电流时电机自由停车(22KW以上)
保险丝熔断保护
电机在保险丝熔断后自由停车
过负荷
电机在额定输出电流的150% 1分钟后,自由停车
过电压
220V级:主回路直流电压约410V以上电机自由停车,400V级:约820V以上电机自由停车
低电压
200V级:主回路直流电压约190V以上电机自由停车,400V级:约380V以下电机自由停车
瞬时停电补偿
出厂设定瞬间断电15ms电机自由停车(外加电容可至2秒)
散热片过热
热继电器保护
失速防止
加速中,运转中失速防止
接地保护
电子回路保护
机壳
封闭壁挂型（IP20，NEMAI）：15KW以下 开启型（IP00）：18.5KW以上

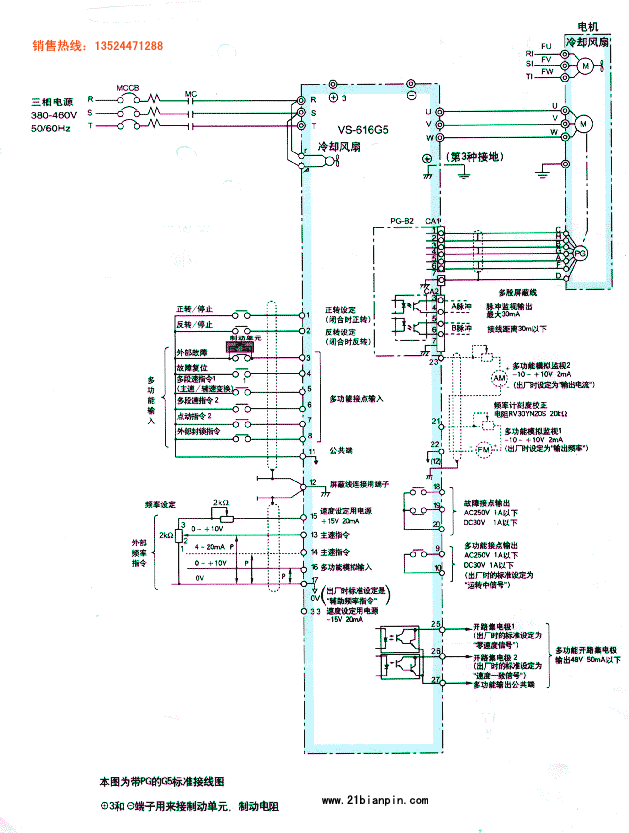

标准接线图


外形尺寸

型号（CIMR-G5）
W1
W2
W3
W4
W5
W6
4185，4220
29.53
(750)
17.32
(440)
12.20
(310)
33.46
(850)
11.22
(285)
22.24
(565)
4300
29.53
(750)
17.32
(440)
12.20
(310)
33.37
(873)
11.73
(298)
22.64
(575)
电压
等级
最大适配电机容量
（KW）
开启型（IEC IP00）
Mass
lb
(kg)
封闭壁挂型（IP20,NEMA1）
Mass
lb
(kg)
安装孔
d
DC
电抗器
W
H
D
W1
H1
H2
W
H
D
W1
H1
H2
200
到
230V
0.4
5.51
(140)
11.02
(280)
6.30
(160)
4.96
(126)
10.47
(266)

0.28
(7)

6.5
(3)
5.51
(140)
11.02
(280)
6.30
(160)
4.96
(126)
10.47
(266)
0.28
(7)
6.5
(3)
M5
任
选
0.75
1.5
2.2
5.51
(140)
11.02
(280)
7.09
(180)
4.96
(126)
10.47
(266)
0.28
(7)
10
(4.5)
5.51
(140)
11.02
(280)
7.09
(180)
4.96
(126)
10.47
(266)
0.28
(7)

10
(4.5)

M5
3.7
5.5
7.87
(200)
11.81
(300)
8.07
(205)
7.32
(186)
11.22
(285)
0.31
(8)
12
(5.5)
13
(6)
7.87
(200)
11.81
(300)
8.07
(205)
7.32
(186)
11.22
(285)
0.31
(8)
12
(4.5)
M6
7.5
13
(6)
11
9.84
(250)
14.96
(380)
8.86
(225)
9.29
(236)
14.37
(365)
0.30
(7.5)
24
(11)
9.84
(250)
14.96
(380)
8.86
(225)
9.29
(236)
14.37
(365)
0.30
(7.5)
24
(11)
M6
15
15.75
(400)
1.08
(27.5)
18.5
12.80
(325)
17.72
(450)
11.22
(285)
10.83
(275)
17.13
(435)
0.30
(7.5)
62
(28)
12.99
(330)
24.02
(610)
11.22
(285)
10.83
(275)
17.13
(435)
3.44
(87.5)
71
(32)
M6
内
含
22
(26.57
(675)
6.00
(152.5)
30
16.73
(425)
26.57
(675)
13.78
(350)
12.60
(320)
25.59
(650)
0.49
(12.5)
134
(61)
16.93
(430)
38.78
(985)
13.78
(350)
12.60
(320)
25.59
(650)
8.37
(212.5)
148(67)
150(68)
M10
37
137
(62)
45
18.70
(475)
31.50
(800)
13.78
(350)
14.57
(370)
30.51
(775)
0.49
(12.5)
176
(80)
18.90
(480)
43.70
(1110)
13.78
(350)
14.57
(370)
30.51
(775)
8.37
(212.5)
192
(87)
M10
55
75
22.64
(575)
36.42
(925)
15.75
(400)
17.52
(445)
35.24
(895)
0.59
(15)
298
(135)
22.83
(580)
50.79
(1290)
15.75
(400)
17.52
(445)
35.24
(895)
10.63
(270)
320
(145)
M12
90/100
26.22
(666)
38.31
(973)
16.34
(415)
23.62
(600)
37.01
(940)
0.59
(15)
335
(152)
-
-
-
-
-
-
-
M12
特定
380
到
460V
0.4
5.51
(140)
11.02
(280)
6.30
(160)
4.96
(126)
10.47
(266)
0.28
(7)
6.5
(3)
5.51
(140)
11.02
(280)
6.30
(160)
4.96
(126)
10.47
(266)
0.28
(7)
6.5
(3)
M5
任选
0.75
1.5
5.51
(140)
11.02
(280)
7.09
(180)
4.96
(126)
10.47
(266)
0.28
(7)
8.8
(4)
5.51
(140)
11.02
(280)
7.09
(180)
4.96
(126)
10.47
(266)
0.28
(7)
8.4
(4)
2.2
10
(4.5)

10
(4.5)

M5
3.7
4.0
5.5
7.87
(200)
11.81
(300)
8.07
(205)
7.32
(186)
11.22
(285)
0.31
(8)
13
(6)
7.87
(200)
11.81
(300)
8.07
(205)
7.32
(186)
11.22
(285)
0.31
(8)
13
(6)
M6
7.5
11
9.84
(250)
14.96
(380)
8.86
(225)
9.29
(236)
14.37
(365)
0.30
(7.5)
24
(11)
9.84
(250)
14.96
(380)
8.86
(225)
9.29
(236)
14.37
(365)
0.30
(7.5)
24
(11)
M6
15
18.5
12.80
(325)
17.72
(450)
11.22
(285)
10.83
(275)
17.13
(435)(
0.30
(7.5)
63.9
(29)
12.99
(330)
24.02
(610)
11.22
(285)
10.83
(275)
17.13
(435)
3.44
(87.5)
70.6
(32)
M6
内含
22
68.3
(31)
75
(34)
30
12.80
(325)
24.61
(625)
11.22
(285)
10.83
(275)
24.02
(610)
0.30
(7.5)
97
(44)
12.99
(330)
30.91
(785)
11.22
(285)
10.83
(275)
24.02
(610)
3.44
(87.5)
106
(48)
M6
37
45
33.46
(850)
6.00
(152.5)
55
17.91
(455)
32.28
(820)
13.78
(350)
13.78
(350)
31.30
(795)
0.49
(12.5)
178.6
(81)
18.11
(460)
44.49
(1130)
13.78
(350)
13.78
(350)
31.30
(795)
8.37
(212.5)
187
(85)
M10
75
180.8
(82)
190
(86)
90
22.64
(575)
36.42
(925)
14.76
(375)
17.52
(445)
35.24
(895)
0.59
(15)
298
(135)
-
-
-
-
-
-
-
M12
110
22.83
(580)
50.79
(1290)
14.76
(375)
17.52
(445)
35.24
(895)
10.63
(270)
320
(145)
132
15.75
(400)
320
(145)
-
-
-
-
-
-
-
M12
160
22.83
(580)
50.79
(1290)
14.96
(375)
17.52
(445)
35.24
(895)
10.63
(270)
320
(145)
185
37.40
(950)
57.09
(1450)
17.13
(435)
☆
55.12
(1400)
0.98
(25)
794
(360)
______
M12
-
220
300
37.80
(960)
62.99
(1600)
17.91
(455)
☆
61.02
(1550)
0.98
(25)
926
(420)
注：185KW-300KW变频器尺寸请参照右上图。
