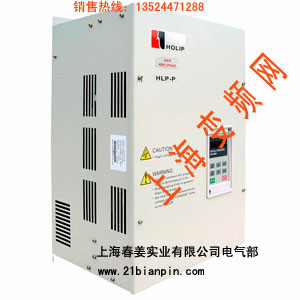

海利普变频器系列之HOLIP-P变频器（恒压供水专用变频器）

型     号

输 入 电 压

功率

(KW)

驱动器

容量(KVA)

输出电流(A)

适 用电 机(KW)

HLPP001143C

3Φ380V 50Hz

11

19

24

11

HLPP001543C

3Φ380V 50Hz

15

26

33

15

HLPP18D543C

3Φ380V 50Hz

18.5

32

40

18.5

HLPP002243C

3Φ380V 50Hz

22

37

47

22

HLPP003043C

3Φ380V 50Hz

30

52

65

30

HLPP003743C

3Φ380V 50Hz

37

64

80

37

HLPP004543C

3Φ380V 50Hz

45

72

91

45

项目名称

HLP-P

控制方式

SPWM

输入电源

380V电源：380±15%；220V电源：220±15%

五位数码显示

及状态指示灯

显示频率、电流、转速、电压、设置压力、当前压力、变频器温度、正反转状态、故障等。

通信控制

RS-485

操作温度

-10~40℃

湿  度

0-95%相对湿度（不结露）

振  动

0.5G以下

频率控制

范围

0.10~400.00Hz

精度

数字式：0.01%（-10~40℃）；模拟式：0.1% （25±10℃）

设定解析度

数字式：0.01Hz；模拟式：最大操作频率的1‰

输出解析度

0.01Hz

键盘设定方式

可直接以← ∧ ∨ 设定

模拟设定方式

外部电压0-5V，0-10V，4-20mA，0-20mA。

其它功能

频率下限 、启动频率、停车频率、三个跳跃频率可分别设定

一般控制

加减速控制

4段加减速时间（0.1-6500秒）任意选择

V/F曲线

可任意设定V/F曲线

转矩控制

可设定转矩提升，最大10.0% ，启动转矩在1.0Hz时可达150%

多功能输入端

6个多功能输入端，实现8段速控制、程序运行、4段加减速切换、UP、DOWN机能、外部急停等功能；另有3路恒压供水专用的压力反馈输入，可实现0~400Ω、4~20mA、0~10V三种压力的反馈。

多功能输出端

有5个多功能输出端，实现运转中、零速、外部异常、程序运行、等指示及报警；另有13个恒压供水专用输出继电器，可实现一拖六工频/变频切换、过压/欠压报警等功能

其它功能

自动电压稳压（AVR）、减速停止或自由停止、直流刹车、自动复位再起动、频率跟踪、自动节能运行、载波可调（最高达15KHz）、定时开机、休眠功能、主泵定时更替、内置PID、简易PLC功能、12个时间段、6种压力目标值可分别设置、有直接启停型与循环软启动两种工作方式、PID控制与上/下限控制两种控制方式可供选择等

保护功能

过载保护

电子电驿保护马达、驱动器120%/1分钟

FUSE保护

FUSE熔断，马达停止

过电压

220V级：直流电压＞400V

380V级：直流电压＞800V

低电压

220V级：直流电压＜200V

380V级：直流电压＜400V

瞬停再起动

瞬停后可以频率跟踪方式再起动

失速防止

加/减速运转中失速防止

输出端短路

变频器电子线路保护

其它功能

散热片过热保护、反转限制、开机后直接起动、故障复归、参数锁定PID、一拖六等。
