西门子变频器系列之MM440变频器
图片及文字介绍仅供参考，请以实物为准
·产品描述
MM440系列（带恒转矩负载，不带滤波） | | | | | （1） 变频器单相/三相 220-240V + 10%输入 | | | | 型 号 | 订 货 号 | 配接电机(kw) | 额定电流(A) | 宽*高*厚(mm) | 重量(kg) | MM440-12/2 | 6SE6440-2UC11-2AA1 | 0.12 | 0.9 | 73×173×149 | 1.3 | MM440-25/2 | 6SE6440-2UC12-5AA1 | 0.25 | 1.7 | 73×173×149 | 1.3 | MM440-37/2 | 6SE6440-2UC13-7AA1 | 0.37 | 2.3 | 73×173×149 | 1.3 | MM440-55/2 | 6SE6440-2UC15-5AA1 | 0.55 | 3.0 | 73×173×149 | 1.3 | MM440-75/2 | 6SE6440-2UC17-5AA1 | 0.75 | 3.9 | 73×173×149 | 1.3 | MM440-110/2 | 6SE6440-2UC21-1BA1 | 1.1 | 5.5 | 149×202×172 | 3.3 | MM440-150/2 | 6SE6440-2UC21-5BA1 | 1.5 | 7.4 | 149×202×172 | 3.3 | MM440-220/2 | 6SE6440-2UC22-2BA1 | 2.2 | 10.4 | 149×202×172 | 3.3 | MM440-300/2 | 6SE6440-2UC23-0CA1 | 3 | 13.6 | 185×245×195 | 5.5 | (2) 三相 380-480V + 10%输入 | | | | | 型 号 | 订 货 号 | 配接电机(kw) | 额定电流(A) | 宽*高*厚(mm) | 重量(kg) | MM440-37/3 | 6SE6440-2UD13-7AA1 | 0.37 | 1.2 | 73×173×149 | 1.3 | MM440-55/3 | 6SE6440-2UD15-5AA1 | 0.55 | 1.6 | 73×173×149 | 1.3 | MM440-75/3 | 6SE6440-2UD17-5AA1 | 0.75 | 2.1 | 73×173×149 | 1.3 | MM440-110/3 | 6SE6440-2UD21-1AA1 | 1.1 | 3.0 | 73×173×149 | 1.3 | MM440-150/3 | 6SE6440-2UD21-5AA1 | 1.5 | 4 | 73×173×149 | 1.3 | MM440-220/3 | 6SE6440-2UD22-2BA1 | 2.2 | 5.9 | 149×202×172 | 3.3 | MM440-300/3 | 6SE6440-2UD23-0BA1 | 3 | 7.7 | 149×202×172 | 3.3 | MM440-400/3 | 6SE6440-2UD24-0BA1 | 4 | 10.2 | 149×202×172 | 3.3 | MM440-550/3 | 6SE6440-2UD25-5CA1 | 5.5 | 13.2 | 185×245×195 | 5.5 | MM440-750/3 | 6SE6440-2UD27-5CA1 | 7.5 | 18.4 | 185×245×195 | 5.5 | MM440-1100/3 | 6SE6440-2UD31-1CA1 | 11 | 26 | 185×245×195 | 5.5 | MM440-1500/3 | 6SE6440-2UD31-5DB1 | 15 | 32 | 275×520×245 | 16.0 | MM440-1850/3 | 6SE6440-2UD31-8DB1 | 18.5 | 38.0 | 275×520×245 | 16.0 | MM440-2200/3 | 6SE6440-2UD32-2DB1 | 22 | 45 | 275×520×245 | 16.0 | MM440-3000/3 | 6SE6440-2UD33-0EB1 | 30 | 62 | 275×650×245 | 20.0 | MM440-3700/3 | 6SE6440-2UD33-7EB1 | 37 | 75 | 275×650×245 | 20.0 | MM440-4500/3 | 6SE6440-2UD34-5FB1 | 45 | 90 | 350×850×320 | 56.0 | MM440-5500/3 | 6SE6440-2UD35-5FB1 | 55 | 110 | 350×850×320 | 56.0 | MM440-7500/3 | 6SE6440-2UD37-5FB1 | 75 | 145.0 | 350×850×320 | 56.0 | MM440-9000/3 | 6SE6440-2UD38-8FB1 | 90 | 178 | 330×1555×360 | 110.0 | MM440-110K/3 | 6SE6440-2UD41-1FB1 | 110 | 205 | 330×1555×360 | 110.0 | MM440-132K/3 | 6SE6440-2UD41-3GB1 | 132 | 250 | 330×1875×560 | 190.0 | MM440-160K/3 | 6SE6440-2UD41-6GB1 | 160 | 302 | 330×1875×560 | 190.0 | MM440-200K/3 | 6SE6440-2UD42-0GB1 | 200 | 370 | 330×1875×560 | 190.0 | | | 名 称 | 订 货 号 | | BOP基本操作板（配MM420/MM440用） | 6SE6400-0BP00-0AA0 | | | 6SE6400-0AP00-0AA1 | | PROFIBUS模板 | 6SE6400-1PB00-0AA0 | | PC至变频器的连接组合件 | 6SE6400-1PC00-0AA0 | | BOP/AOP柜门安装组合件,适用于单台变频器控制 | 6SE6400-0PM00-0AA0 | | AOP柜门安装组合件,适用于多台变频器控制 | 6SE6400-0MD00-0AA0 |
标准变频器MicroMaster440矢量型 （功能强大，多面手，应用广泛 ） 西门子变频器
----MicroMaster440是全新一代可以广泛应用的多功能标准变频器。它采用高性能的矢量控制技术，提供低速高转矩输出和良好的动态特性，同时具备超强的过载能力，以满足广泛的应用场合。创新的BiCo（内部功能互联）功能有无可比拟的灵活性。 主要特征： 200V-240V ±10%，单相/三相，交流，0.12kW-45kW；
380V-480V±10%，三相，交流，0.37kW-250kW；
矢量控制方式，可构成闭环矢量控制，闭环转矩控制；
高过载能力，内置制动单元；
三组参数切换功能。
控制功能：
线性v/f控制，平方v/f控制，可编程多点设定v/f控制，磁通电流控制免测速矢量控制，闭环矢量控制，闭环转矩控制，节能控制模式；
标准参数结构，标准调试软件；
数字量输入6个，模拟量输入2个，模拟量输出2个，继电器输出3个；
独立I/O端子板，方便维护；
采用BiCo技术，实现I/O端口自由连接；
内置PID控制器，参数自整定；
集成RS485通讯接口，可选PROFIBUS-DP/Device-Net通讯模块；
具有15个固定频率，4个跳转频率，可编程；
可实现主/从控制及力矩控制方式；
在电源消失或故障时具有"自动再起动"功能；
灵活的斜坡函数发生器，带有起始段和结束段的平滑特性；
快速电流限制（FCL），防止运行中不应有的跳闸；
有直流制动和复合制动方式提高制动性能。
保护功能：
过载能力为200％额定负载电流，持续时间3秒和150％额定负载电流，持续时间60秒；
过电压、欠电压保护；
变频器、电机过热保护；
接地故障保护，短路保护；
闭锁电机保护，防止失速保护；
采用PIN编号实现参数连锁。 | MM440变频器在造纸机传动控制系统的应用 |
西门子变频器 | | | 技术参数：
型号ECO1-7500/3
输入电压3 相，380-500V ±10%
输入频率47-63Hz
输出功率75kW
输出电压0-500V(最大值由输入电压决定）
输出电流138A(124A)
频率范围0-150Hz
过载能力110%,60 秒
环境温度0-50°C
防护等级IP20(或IP56)
设备的配置：
* ECO1-7500/3 变频器一台
* 75kW 1 恒压控制主控泵及电动机
* 75kW 1 恒压控制辅控泵及电动机
* 45kW 1 常开泵及电动机
* 45kW 1 备用泵
* 微型计算机一台
* 压力传感器
用户受益：
* 供水管网的水压稳定，不随用水量的变化而变化，
提高了供水质量；* 避免了供水管网水压的异常增高造成的跑水，漏
水现象，降低了维修费用；
* 节能效果显著，一年多可全部回收采用恒压供水
系统增加的投资；
* 避免了水资源的浪费，防止过量开采地下水形成
的水位降落漏斗区的进一步扩大。
概述：
兴平化肥厂生活区用四台水泵从深井抽取地下水，直接
提供生活用水。由于开泵时井水中含有粉沙，并入供水
管网前必须排掉大量含沙井水；而且在水泵运行中，用
不完的水经溢流管排入地沟造成水资源和运行费用的严
重浪费。
此外，供水管网未采用恒压控制前，供水压力波动大。
用水高峰期出现高层住户断水，而夜间用水低谷期供水
压力又过高，造成水管共振，发出噪声，污染环境。
控制任务：
为了实现生活区的全自动恒压供水，平抑用水高峰期和
低谷期的水压差，要求对相距较远的四台深井泵分别进
行远程控制；同时用微型计算机和变频器等组成恒压供
水控制系统。 运行效果：
陕西兴平化肥厂采用ECO变频器的生活区恒压供水系统
已投入运行三年多，取得了良好的经济效益和社会效益：
* 控制装置运行可靠，故障率低；
* 供水压力平稳，消除了用水高峰期高层住户断水和
用水低谷期管压过高的弊端；
* 解决了开泵时的排沙问题和运行中的溢流问题；
* 经济效益显著，实际运行的统计数字表明，一年可
节电43.26 万度。
以每度电0.3元计算，约节约电费12.98万元；此外，由
于节水可少交开采地下水应上交的资源费。两项合计节
约的开支，一年多即可收回采用恒压供水自动控制系统
增加的全部投资。

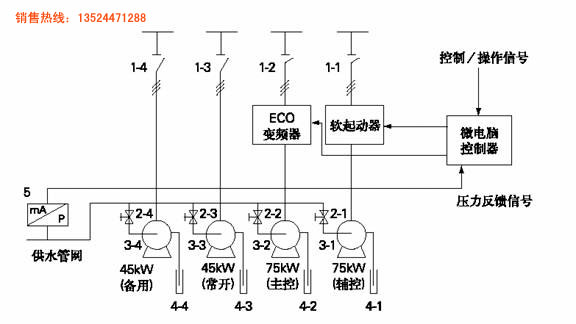

图中: 1-电源开关2- 单向水阀3- 水泵电抗4- 深井水源5- 压力传感器
系统说明：
* 一台75kW 深井泵，安装一套微型计算机- 变频器
恒压自动供水控制设备；作为主控泵，在用水量变
化时调节水泵转速，实现供水管网的恒压供水；
* 一台75kW 深井泵，安装一套全数字式交流电动机
软起动控制器；作为辅控泵，在供水量变化较大时
如果主控泵已全频(或最低频) 工作的情况下，仍
不能保证供水管网压力的恒定，就通过软起动控制
器使辅控泵投入(或停止) 运行，再由主控泵变速运行，
调节管网的水压，使它保持恒定。
* 一台45kW 深井泵作为常开泵；
* 一台45kW 深井泵作为备用泵。
变频器控制特点：
为了防止辅控泵出现振荡型起动和停止，影响电动机，
水泵和电器的使用寿命，软起动控制装置中设计了两个
定时器，分别控制水泵的起动和停止。即在压力的变化
达到设定值时，经过适当延时，再起动或停止水泵，从
而避免了瞬时的压力波动导致错误的水泵起动或停止。
|
