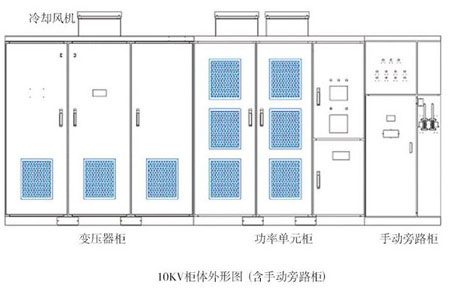

变压器柜 隔离变压器：副边多绕组输出，为功率单元提供独立的移相电源，可以大大改善网侧的电流波形，降低设备对电网的谐波污染。 变压器冷却风机：根据不同的功率，配置相应的干式变压器专用冷却风机及柜顶离心风机。 功率单元柜控 制 器：实现空间矢量的PWM控制，信号采集与处理，与单元间光纤通讯，完全电气隔离。功率单元：功率单元模块化设计 ，可以互换，便于生产和维护。接 口 板：负责系统的数字和模拟信号处理，满足不同应用场合的要求。液 晶 屏：参数设置、 运行记录、故障保存及通讯等功能。为单片机方式，全中文显示，无机械旋转部件，可靠性更高。 旁路柜或切换柜（选配） 旁路柜或切换柜开关可根据用户工况要求选用隔离刀闸、真空接触器或两者的组合方式。旁路柜的作用是在变频器退出运行后，将电机 投入工频电网运行，保证生产的连续性；切换柜的作用是将变频器输出切换到不同电机。 系统冷却风机 采用德国EBM风机，风量大，寿命长。 产品特性 PHS-VERT系列高压大容量变频器是公司自主研发和生产的高压交流电机调速驱动装置。变频器采用先进的功率音元串 联叠波技术、空间矢量控制的正弦波PWM调制方法，新颖的全中文操作界面和高性能IGBT功率器件，可靠性高、性能优越、操作简便。可 应用 于高压交流电动机驱动的风机、水泵、压缩机类负载的调速、节能、软启动和智能控制等多种场合。高质量电流输入⇒输入侧隔离变压器二次绕组经过移相降压，为每个功率单元提供独立的电源，对6kV而言相当于30脉冲（10kV为54脉冲）不可 控整流输入，消除了大部分由单个功率单元所引起的谐波电流，极大抑制了网侧谐波的产生； ⇒变频器引起的网侧谐波含量满足 IEEE Std519-1992和GB/T14549-93《电能质量公用电网谐波》对谐波含量的最严格要求，无需安装输入滤波器，并保护周边设备免受谐波干扰 。正常调速范围内功率因数大于0.95，无需功率因数补偿电容； ⇒减少无输入，降低供电容量。 完美的输出性能 单元串联脉宽调制叠波输出，6kV系列每相5个单元，10kV系列每相9个单元，大大削弱了输出谐波含量，输出波形几近完美正弦波，与 其它形式高压大容量变频器比较具有以下优点：
⇒无需输出滤波装备 ⇒可以驱动普通高压电动机，而不会增加电机升温，降低电机容量 ⇒电机电缆无长 度限制 ⇒保护电机绝缘不受dv/dt应力的损害 ⇒不会因为谐波力矩而降低设备使用寿命
友好用户界面 通用变频器用户界面，一共有三个指示灯，左边红灯亮表示变频器上高压且已政党待机；绿灯亮表示变频器正在运行，输出有高压电； 右边的红灯常亮表示有重故障解除故障后才可以继续加高压电，红灯闪亮表示有轻故障，变频器可以继续运行，但需要排除故障。 指示灯下方是一块240×128分辨率的工业级液晶屏，可能显示8行中文，可以完成对变频器的一切操作。通过PRG键完成四种屏显状态，依 次切换为系统状态屏、功能设置屏、参数设置屏、故障记录屏。 优势：无机械旋转部件，长期运行稳定可靠，软件升级容易。 灵活的控制方式：本地控制：通过柜门按钮或液晶屏触摸键直接控制，为主要控制方式远程I/O控制：通过变频器内置接口板的I/O接口，与远程开 关量信号相连，实现远程控制上位控制：隔离RS485接口，采用标准MODBUS通讯规约，可与DCS等上位系统连接，优化协调控制。 五种频率给定方式：通过主界面直接给定由模拟信号（0～10V或4～20mA信号）给定由上位机通过RS485端口给定多档速度给定，适合于 周期性变化工况闭环运行时，由内置PID通过计算自动给定 AVR电压自动调整功能： 变频器根据电压反馈，自动调节输出电压，使其不受电网电压和负载变化的影响，保护电机免受因长期电压过高而导致的绝缘损伤 或磁密过高而引起的铁芯过度发热。 PID功能： 内置全数字PID，可根据用户要求进行闭环控制，实现恒压、恒流运行。 限流功能： 当变频器输出电流超过设定值，变频器将自动限制电流输出，避免变频器在加减速过程中或因负载突然变化而引起的过流保护， 最大限度减少停机次数。 自诊断功能： PHS-VERT变频器具有完善的自我诊断能力，在线监控系统状态。故障发生时，变频器自动采取相应保护措施，并保存故障发生的 时间、原因、故障点，可帮助维护人员迅速找到故障原因，排除故障。 瞬时停电跟踪功能： 电网瞬时停电时，变频器控制电机处于发电状态，维持减速运转，若电网恢复正常，变频器立即回复至原运行状态。维持时间 100ms,风机负载可达3s。 其它特性：高效率，系统总效率高达96%以上控制电源由220VAC及主电源同时供电宽广的输入电压范围，更适合国内电网条件快速 制动功能共振频率回避功能可根据用户要求作特殊设计
