格立特变频器系列之VF-10 系列三相通用交流变频调速器

时间:2009-01-10 02:35:03  来源:上海变频网  作者:
格立特变频器系列之VF-10 系列三相通用交流变频调速器

性能特点:
        优化空间电压矢量技术。
        采用柔声PWM模式。
        RS485通讯接口。
        PG速度反馈。
        内置PI调节器及简易PLC功能。
        纺机专用定时及摆频功能。
        用户程序可升级。
        完善的保护功能。




技术规范: ................................................................
VF10系列标准规范


项  目

规  范

电源

额定输入电压

单相220V、三相220V、380V、660V±20%,50~60Hz±5%

输出

额定输出电压

三相220V、380V、660V(最大输出电压与输入电源电压相同)

定额

100%连续

最大过载电流

150%  1分钟,180%  0.2秒











 制

 及

 运

 行

输出电压自动调整

AVR功能有效时,在输入电压变动的情况下,输出电压基本不变,保持恒定V/f值

控制方式

优化的空间电压矢量控制PWM

频率控制范围

0~400Hz

输出频率精度

最大频率值的±0.1%

输出频率分辨率

0.01Hz

电压/频率特性

额定电压50%~100%可调,基频50Hz可调

转矩提升

21种方式可选

加、减速特性

0.1秒~3600秒(程序运行可达36000秒)

制动转矩

22KW以内>20%,30KW以上>15%

频率设定输入

键盘,键盘电位器、0~5V、0~10V、4~20mA以及相互间11种组合,上位机串行通讯设定,内置PI调节器

输入指令信号

FWD、REV以及6路可编程输入端子,正/反转点动、多段速度、多段加/减速时间、自由停车、电压/电流切换等19种功能可选

PG信号输入

A+、A-、B+、B-差动输入/A-、B-开路集电极输入

串行通讯接口

RS485/RS232接口



标准功能

电流限幅、转矩提升、转速追踪、直流制动、停电再起动、转差补偿、故障自动复位、频率上下限限制、偏置频率、起动频率、跳跃频率、频率增益、载波频率调整、加/减速模式可调、电压表输出、电流表输出、多段速度、程序运行、摆频运行、PI闭环运行、比例连动、远距离控制

保护功能

过压、欠压、过流、电流限幅、过热、电子热过载继电器、过压失速、数据保护



输出信号

故障继电器信号
可编程开路集电极输出,14种功能可选
模拟输出信号:DC 0~10V或4~20mA,4种功能可选




键盘

参数设定



功能代码、数据、状态

运行显示

故障显示

使用条 件

安装场所

室内,海拔不高于1000米,无尘,无腐蚀性气体,无日光直射

适用环境

-10℃~+40℃(裸机为-10℃~+50℃),20%~90%RH(无凝露)

振动

小于0.5g

储存方式

-25℃~+65℃

安装方式

壁挂式,落地电控柜式

防护等级

IP20

冷却方式

0.75KW及以下为封闭自冷,其它为强迫风冷



型号规格:

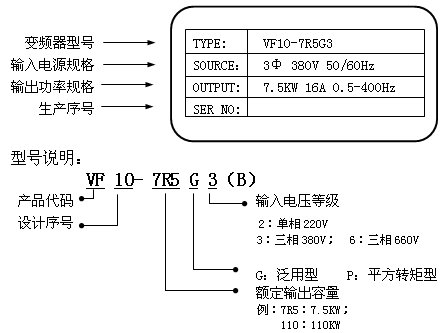

铭牌说明(以7.5KW380V为例)


 (B)为带制动功能,作为用户选件
(C)为带延长线



型号规格

适配电机功率

电压等级

额定电流

VF10-R75G3

0.75KW

380V

2.5A

VF10-1R5G3

1.5KW

380V

4A

VF10-2R2G3

2.2KW

380V

5.2A

VF10-004G3

4KW

380V

9.5A

VF10-5R5G3

5.5KW

380V

13A

VF10-7R5G3

7.5KW

380V

18A

VF10-011G3

11KW

380V

25A

VF10-015G3

15KW

380V

32A

VF10-018G3

18.5KW

380V

38

VF10-022G3

22KW

380V

45A

VF10-030G3

30KW

380V

60A

VF10-037G3

37KW

380V

75A

VF10-045G3

45KW

380V

90A

VF10-055G3

55KW

380V

110A

VF10-075G3

75KW

380V

150A

VF10-093G3

93KW

380V

170A

VF10-110G3

110KW

380V

210A

VF10-132G3

132KW

380V

250A

VF10-160G3

160KW

380V

300A

VF10-200G3

200KW

380V

380A

VF10-220G3

220KW

380V

420A

VF10-250G3

250KW

380V

480A

VF10-280G3

280KW

380V

540A

VF10-315G3

315KW

380V

600A

外型及安装尺寸:



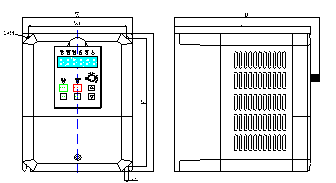

0.75-4.0kw规格

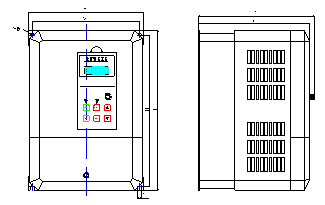

5.5kw以上规格



外型尺寸及安装尺寸:                  单位:mm


率(kW)

H

W

D

D1

H1

W1

d

0.75-1.5

170

125

165

155

157

112

5

2.2-4.0

220

150

178

168

205

137.3

5.3

5.5-7.5

300

216

217

207

284

200

7

11-15-18

380

270

237

227

364

254

7

22-30

480

300

255

245

460

280

7

37-45

594

350

290

280

570

240

10

55-75

770

485

310

300

745

350

10

90-110

880

525

330

320

855

350

11

132-200

柜机550(W)X 432(D)X 1600(H)

220-315

柜机625(W)X 485(D)X 2000(H)































外接键盘盒开孔尺寸: 单位(mm)

规格

W

H

小键盘(4.0kW以下)

61.2+0.1

94+0.1

大键盘(5.5kW以上)

80.2+0.1

163+0.1









开孔示意图

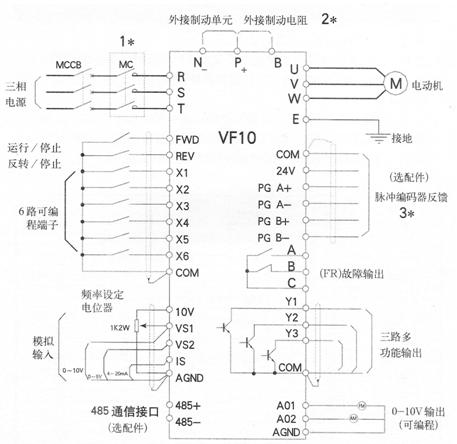

标准接线图



 格立特变频器,三相通用交流变频调速器,变频调速器咨询热线:021-25955536 1352447l288
上海春姜实业有限公司电气事业部
