变频器性能特点:
内设速度环、电压环、电流环三环调节
升降速平滑,时间可分别调整,α角限制可调
主电路与控制电路具有良好的电隔离,集成化移相触发器,抗干扰能力强,可靠性高
具有电流过载,过压,电流截止等多种保护功能
墙挂式结构,体积小,安装方便。
.
.技术规范:
型号性能 | SZJD-100L | SZJD101—105 | SZJD301—309 |
电源电压 | 单相220V ,50HZ | 三相380V ,50HZ |
整流方式 | 单相全波半控变流 | 三相桥式全控变流 |
电源变化范围 | ≤±10% |
调速范围 | 1 : 30(电压环) 1 : 50(速度环) |
调速精度 | ≤±5%(电压环) ≤±1%(速度环) | ≤±2%(电压环) ≤±0.5%(速度环) |
过流保护 | ≤150%Ie 30s | 80—150%Ie 可调 |
最大输出电流 | 6A | 7A~42A | 25A~400A |
最大输出电压 | ≤180V DC | ≤440V DC |
升降速时间 | 0.5~30S 可调 |
励磁 | 1A 200V DC | ≤2A 200V DC | 2A~15A 200V DC |
使用环境温度 | 0~40℃ |
型号规格:
| | |
| 型号 | 输出功率 | 输出电流 | 输出电压 | 运行方式 | SZJD-100L | 1.0KW | 6A | ≤DC180V | 单相非隔离1象限 | SZJD-101 | 1.1KW | 7.0A | DC180V | 单相隔离1象限 | SZJD-102 | 1.8KW | 9.0A | DC180V | 单相隔离1象限 | SZJD-103 | 3.7KW | 23A | DC180V | 单相隔离1象限 | SZJD-104 | 5.5KW | 31A | DC180V | 单相隔离1象限 | SZJD-105 | 7.5KW | 42A | DC180V | 单相隔离1象限 | SZJD-301 | 7.5KW | 21A | DC440V | 三相全控1象限 | SZJD-302 | 20KW | 56A | DC440V | 三相全控1象限 | SZJD-303 | 25KW | 67A | DC440V | 三相全控1象限 | SZJD-304 | 33KW | 95A | DC440V | 三相全控1象限 | SZJD-305 | 45KW | 118A | DC440V | 三相全控1象限 | SZJD-306 | 55KW | 139A | DC440V | 三相全控1象限 | SZJD-307 | 75KW | 197A | DC440V | 三相全控1象限 | SZJD-308 | 110KW | 276A | DC440V | 三相全控1象限 | SZJD-309 | 160KW | 399A | DC440V | 三相全控1象限 |
| |

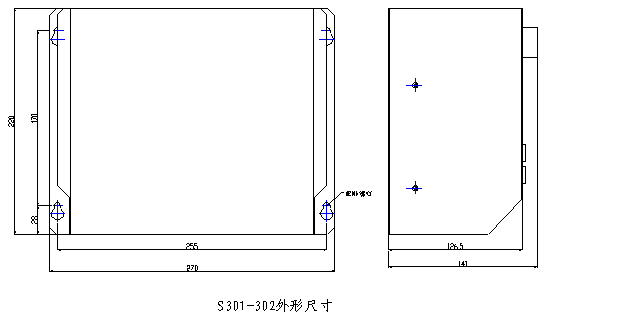

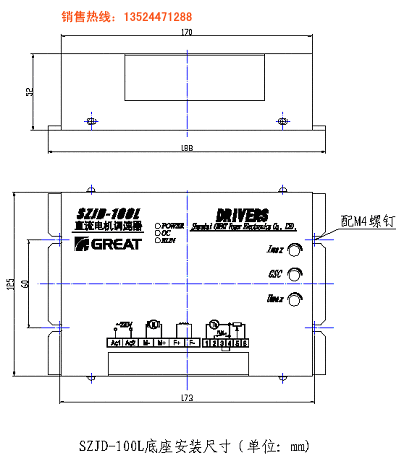

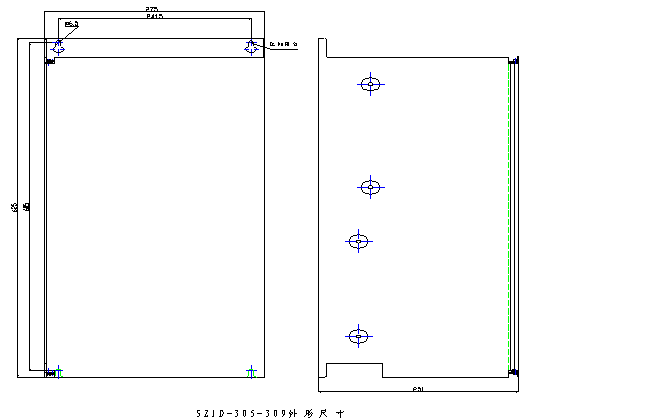

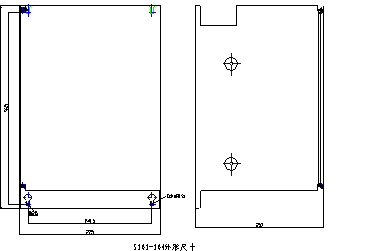

外型及安装尺寸:
