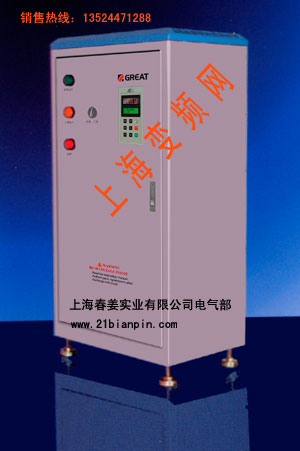

格立特变频器系列之VC3200系列矢量控制注塑机专用交流变频调速器
性能特点: 注塑机的流量和压力电信号（2路0~1A或0~10V）可直接送入变频 器，由变频器根据注塑机的实际工况来改变油泵电机的转速，从而调节流压系统的压力和流量，达到节能的目的 变频器具有工频/变频切换功能，可保留注塑机原有的控制方式及原有的油路 |  |
铭牌说明：

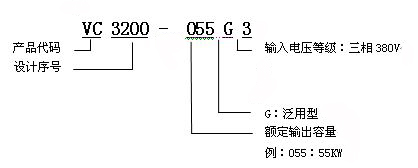

型号说明：  VC3200系列注塑机专用变频器额定输入电源：三相交流380V；最大输出电压与输入电压相同。 适用电机功率范围为：11~90kW； VC3200系列注塑机专用变频器型号和额定输出电流见下表： 型号 | 适用电机功率（kW） | 额定输出电流（A） | VC3200-011G3 | 11 | 25 | VC3200-015G3 | 15 | 32 | VC3200-018G3 | 18.5 | 38 | VC3200-022G3 | 22 | 45 | VC3200-030G3 | 30 | 60 | VC3200-037G3 | 37 | 75 | VC3200-045G3 | 45 | 90 | VC3200-055G3 | 55 | 110 | VC3200-075G3 | 75 | 150 | VC3200-090G3 | 90 | 170 |
功能代码参数 功能分类 | 代码 | 代码名称 | 参数说明 | 单位 | 增量 | 出厂值 | 基本参数 | F0.05 | 控制模式 | 0：常规运行 1：注塑机控制模式 2：摆频运行 3：PID运行 | | 1 | 0 | 注塑机专用功能码 | F9.00 | 注塑机设定组合方式 | 0：通道1单独有效(AI1/AV1)。设定频率完全由通道1（AI1/AV1）的输入信号确定，通道2 无效。 1：通道2单独有效(AI2/AV2)。设定频率完全由通道2（AI2/AV2）的输入信号确定，通道1 无效。 2：通道1+通道2。设定频率为双输入通道的加权累加。 3：MAX{通道1，通道2}。通道1、通道2 取大。最大信号有效。 | | 1 | 0 | F9.01 | 外部输入AI1/AV1权系数 | 0.0~200.0 | % | 0.1 | 100.0 | # | F9.02 | 外部输入AI2/AV2权系数 | 0.0~200.0 | % | 0.1 | 100.0 | # | F9.03 | 拐点设置 | 0：无效 1：有效 | | 1 | 0 | # | F9.04 | AI1/AV1 中间拐点1 | F7.05- F9.06 0.0-100.0 | % | 0.1 | 30.0% | # | F9.05 | F9.04 对应频率 | F7.07- F9.07 0.0-400.00 | Hz | 0.01 | 15.00 | # | F9.06 | AI1/AV1 中间拐点2 | F9.04- F7.08 0.0-100.0 | % | 0.1 | 60% | # | F9.07 | F9.06 对应频率 | F9.05- F7.09 0.0-400.00 | Hz | 0.01 | 30.00 | # | F9.08 | AI2/AV2 中间拐点1 | F7.11- F9.10 0.0-100.0 | % | 0.1 | 30.0 | # | F9.09 | F9.08 对应频率 | F7.12- F9.11 0.0-400.00 | Hz | 0.01 | 15.00 | # | F9.10 | AI2/AV2 中间拐点2 | F9.08- F7.13 0.0-100.0 | % | 0.1 | 60.0% | # | F9.11 | F9.10 对应频率 | F9.09- F7.14 0.0-400.00 | Hz | 0.01 | 30.00 | # | F9.12 | 加减速时间 切换频率 | 0.00-100.0 | Hz | 0.01 | 0.00 | # |
