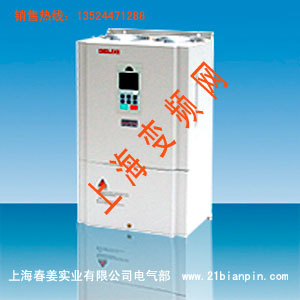

德力西变频器系列之CDI9100系列37-55KW变频器

控制

控制方法

空间电压矢量控制方式

频率设定分辩率

数字 : 0.01 Hz (100 Hz以下),  0.1 Hz ( 100 Hz以上)

模拟 : 0.05 Hz / 50 Hz,  输出频率范围:0 – 400 Hz

频率精度

数字 : 最大输出频率的0.01 %

模拟 : 最大输出频率的0.1 %

V/F 比率

线性, 平方根, 任意 V/F

过载能力

额定电流150 % -1 分钟, 额定电流200% - 0.5 秒。(特性与时间成反比)

转矩补偿

手动转矩补偿 (0 - 30 %),  自动转矩补偿

运行

输入信号

运行方式

键盘/ 端子 /RS485 通讯

频率设定

模拟 : 0 - 10V / 0~5V，2~10V/-10V~+10V，4 - 20 mA /0-20 mA

数字 : 键盘/RS485 通讯

启动信号

正转,反转

多段速度

至多可以设定8个速度 (使用多功能端子)

加减速时间

0-6000秒，加减速时间可切换

加减速方式:线性, S型

变频器紧急停止

中断变频器的输出

寸动

慢速运行

自动运行

通过设定的参数自动运行(7段速度)

故障复位

当保护功能处于有效状态时，可以自动复位故障状态。

输出信号

运行状态

频率检测等级，过载报警，过电压，欠电压，变频器过热， 运行，停止，恒速，自动程序运行

故障输出

触点输出  – 交流250V 1A, 直流30V 1A

模拟输出

从输出频率，输出电流，输出电压中选择

(输出电压: 0 - 10V，0~20mA，4~20mA)

运行功能

直流制动，频率限制，跳频，滑差补偿，反转保护，PID 控制等

保护功能

变频器保护

恒速过流、加速过流、减速过流、恒速过压、加速过压、减速过压、模块故障保护、欠压、过热、过载、外部故障保护、EEPROM故障保护

变频器报警

堵转防护，过载报警， 温度传感器故障。

瞬间掉电

小于15 毫秒：连续运行

大于15 毫秒：允许自动重新启动

显示

键盘

运行信息

设定频率、输出电流、输出电压、母线电压、输入信号、反馈值、模块温度、输出频率、电机同步转速。

错误信息

当故障保护时的运行状态， 保存有4个故障历史信息。

环境

环境温度

-10 ℃ ～ 40 ℃

储存温度

-20 ℃ ～ 65 ℃

环境湿度

最大90 % RH .(不结露)

高度/振动

1,000 m 以下，5.9m/秒²(=0.6g)以下

应用地点

无腐蚀气体、易燃气体、油雾或粉尘及其它

冷却方式

强制风冷
