ABB变频器系列之小功率ACS150变频器
小功率ACS150选型表
额定值、型号、电压及结构
型号代码右表第四列的型号代码清楚地表明了传动的功率额定值和外形规格。选定型号代码后，外形规格（第五列）可用来确定传动尺寸，详情如下所示。
电压ACS150变频器 提供两种电压范围:2 = 200V-240V4 = 380V-480V根据所选定的电压，在 右侧的型号代码中填写“2”或“4”。
结构
型号代码中的“
额定值
型号代码
外形规格
PN
kW
hp
A
单相电压200 -240 V
0.37
0.5
2.4
ACS150-01X-02A4-2
R0
0.75
1
4.7
ACS150-01X-04A7-2
R1
1.1
1.5
6.7
ACS150-01X-06A7-2
2
7.5
ACS150-01X-07A5-2
R2
2.2
3
9.8
ACS150-01X-09A8-2
三相电压200 -240 V
ACS150-03X-02A4-2
0.55
3.5
ACS150-03X-03A5-2
ACS150-03X-04A7-2
ASC150-03X-06A7-2
ACS150-03X-07A5-2
ACS150-03X-09A8-2
三相电压380 -480 V
1.2
ACS150-03X-01A2-4
1.9
ACS150-03X-01A9-4
ACS150-03X-02A4-4
3.3
ACS150-03X-03A3-4
4.1
ACS150-03X-04A1-4
5.6
ACS150-03X-05A6-4
4
7.3
ACS150-03X-07A3-4
5
8.8
ACS150-03X-08A8-4
IP 20 UL 开放式
NEMA 1
H1 mm
H2 mm
H3 mm
W mm
D mm
H4 mm
H5 mm
169
202
239
70
142
257
280
105
282

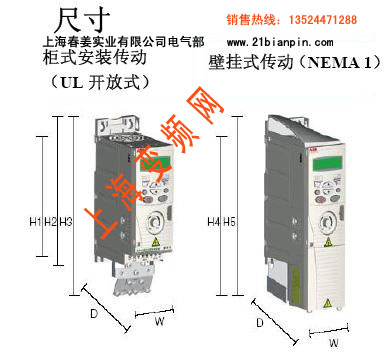

H1 = 高度，没有紧固件及夹板H2 = 高度，有紧固件但没有夹板H3 = 高度，有紧固件及夹板H4 = 高度，有紧固件及 NEMA 1 接线盒H5 = 高度，有紧固件、NEMA 1 接线盒及机罩W = 宽度D = 厚度
