ABB变频器系列之ACS1000型变频器

时间：2008-12-27 17:28:49 来源：上海变频网作者：

ACS1000

简介
ACS 1000 系列变频器是ABB公司为中满足中压变频器市场要求而专门设计生产的产品。本手册对ACS 1000 系列中压变频器的电气特性，机械特性以及对环境的要求作出详细介绍。另外，本手册详细列出了可满足用户特殊需要的可选配件，供您选择，并且为用户选择变频器和电机的组合提供实用建议。您还可以从手册中获得关于现场安装变频器的有用信息。

标准解决方案
ACS 1000 是标准化的中压交流传动系列产品，输出功率范围为：315 至 5000kW (400 至700HP)，适用电机电压等级为2.3、3.3 和4.0 kV。作为ABB 公司生产的ACS 标准化系列产品中的重要一员， ACS 1000 使用和其它ACS 系列低压产品相同的标准配件，软件工具和设计理念，从而大大提高了产品的可靠性，并且为用户提供应用范围更宽的ACS 系列产品。

作为标准系列产品之一的ACS 1000 继承了以往变频器的各种优势，使其可以满足大多数工程传动的设计要求。另外，由于采用了标准化的设计概念，从而缩短了供货周期，及时为用户提供高质量的产品。
据市场调查反应，大约 85% 的中压变频传动设备用于风机、水泵、传送带和压缩机。在此类控制方式类似的应用中，ACS 1000 是理想的传动产品，而在世界范围内的类似项目中，只有很少的一部分电机使用了中压变频器传动。可以通过使用变频器传动而产生显著效益的行业包扩石油及天然气、矿山、水利、造纸、水泥和电厂等。

关键技术
两项关键技术的使用使ACS 1000 在现有的中压变频器市场中与众不同:

电机控制采用直接转矩控制(DTC)，从而可以得到卓越的转矩特性和速度特性。直接转矩控制技术可以使变频器在不需要安装速度反馈设备的条件下对标准的鼠笼感应异步电机转速进行精确控制，使用户免去繁琐的光码盘或测速电机设备的安装和维护工作。

在交流变频器中首次采用了最新的半导体开关器件- IGCT (集成门极换向型晶闸管),新器件具有更高的开关频率，更小的能量损耗，因此无须很大的冷却设备，从而使新型变频器更简化，更有效率。IGCT 器件无须能量吸收回路，因此比传统的变频器功率模块更简化，可靠性更高。同时使ACS 1000 的结构更加紧凑合理。

变频器技术优势
新技术的采用使ACS 1000 变频器具备更多的实用优点：
新型器件IGCT 和LC 输出滤波器结合使用使变频器的电压输出具有更好的正弦波特性，使得用户在变频器选型时无须考虑容量冗余。同时还减少电压尖峰对电机绝缘性能的损坏，并且变频器和电机之间的电缆长度亦受到较小的限制。
直接转矩控制可以避免电机输出转矩的波动，因此减小了对负载和相应设备的冲击。

ACS 1000 变频器和电源之间可以配备单独安装的适用于室外安装的油式隔离变压器或变频器一体化的干式变压器，使用户可以有灵活的选择。

ACS 1000 产品满足包括IEC 和EN 在内的欧洲电工标准和北美的 UL 标准，另外ABB 还在为产品满足包括IEEE 519-1992 在内的国际电磁谐波标准而做了大量开发工作。

有关标准请参阅附录D 中的相关内容。
ACS 1000 产品的另一特色是采用预先设置的一些适合不同工况的应用宏来定义输入／输出信号和管理参数，使用户能更简便的设置和使用变频器。

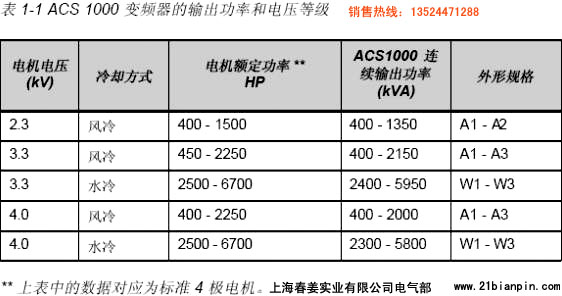

ACS 1000 产品类型
ACS 1000 变频器有风冷和水冷两种产品。
风冷方式的变频器的功率范围是 400HP 至2250 HP (315 kW 至1600 kW) ；
采用水冷方式，变频器的输出功率范围是 2500HP 至6700HP (1800kW 至5000kW) 。
ACS 1000 变频器有三个电压等级，分别适用于 2.3 kV, 3.3 kV 和4.0kV的标准电机
