ABB变频器系列之ACS350选型表

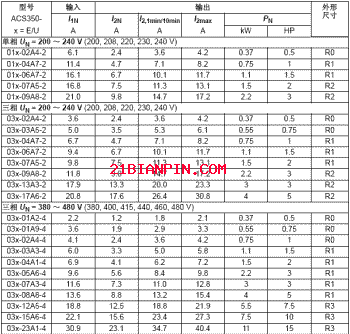

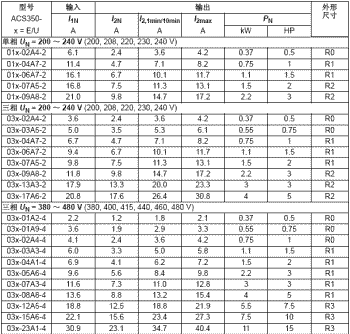

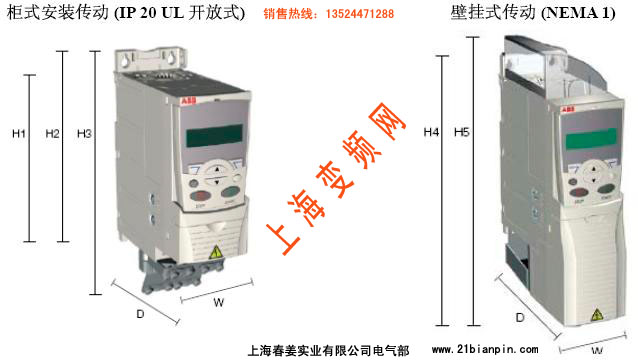

ABB变频器系列之ACS350选型表 型号代码 型号代码（上述及右表第四列）清楚地表明了传动的功率额定值和外形规格。选定型号后，外形规格（第五列）可用来确定传动尺寸，详情见下页所示。 电压 ACS350变频器提供两种电压范围: 2 = 200 - 240 V 4 = 380 - 480 V 根据所选定的电压，在上述的型号代码中填写 结构 上述型号代码中的EMC滤波器连接情况。可根据需要进行选择，具体如下： 01 = 单相 03 = 三相 E = EMC滤波器连接，50 Hz频率 U = EMC滤波器断开，60 Hz频率 需要使用滤波器时，可方便地接通。 型号代码中的X表示E或U。 (因有客户反映原先尺寸不准确,故如您需要更多的资料请登陆下载或查看该产品的电子样本 ACS350-ABB变频器操作说明书下载页面地址 : http://www.21bianpin.com/jishuziliao/ziliaoxiazai/2009-02-02/10.html ACS350-ABB变频器操作说明书PDF格式页面地址: http://www.21bianpin.com/download/biancheng/abb/ACS350-ABB-13524471288.pdf )

 电压及功率范围 单相，200至240 V ±10%   0.37至2.2 kW (0.5至3 hp)
三相，200至240 V ±10%   0.37至4 kW (0.5至5 hp)
三相，380至480 V ±10%   0.37至7.5 kW (0.5至10 hp)
频率 48至63 Hz
功率因数 0.98
连续负载能力 额定输出电流 I2N(最高环境温度 40ºC时，恒转矩 应用)
过载能力
(最高环境温度40ºC时) 每十分钟允许一分钟的  1.5 x I2N重载应用
允许2秒钟的 1.8 x I2N启动应用。
开关频率 缺省 4 kHz
可选 4 kHz，8 kHz，12 kHz
制动 内置制动斩波器标配
加速时间 /减速时间 0.1至1800秒
环境温度 -10至40ºC (14至104ºF),
50ºC (122ºF)，10% 降容
海拔高度 0至1000 m (0至 3281英尺)不需要降容，
1000m至 2000m(3281至6562英尺) 范围内，每升高100m(328 英尺)降容1%
相对湿度 低于95% (无冷凝)
防护等级 IP 20 /可选NEMA 1柜体
2路模拟输入 电压信号 电流信号
1路模拟输出 0 (4)至20 mA，负载 < 500 Ω
5路数字输入 12至24 V DC由内部或外部供电，
1路继电器输出 型号 NO + NC
1路数字输出
输入输出电抗器 外部可选件，交流电抗器
