三晶变频器系列之SAJ8000-G矢量通用型变频器系列介绍

应用场合
·自动扶梯、线缆机械、印染设备、化工机械、塑料机械、油田设备、矿山机械设备

SAJ-8000G变频器在自动扶梯中的应用
    在不对扶梯的正常使用产生任何负面影响的前提下，引入矢量变频调速的概念。即变频器根据传感器产生的信号，在有人乘坐时，扶梯以原有速度运行(50Hz)；当无人时，扶梯减速到低速或停止运行。

    系统要求变频器启动运行平稳，加速性能好，启动转矩大，过载能力强，同时应具备当变频器调速系统出现故障时，控制系统自动切换到工频运行，保障扶梯输送功能的正常实施。

    对于客用自动扶梯，一般使用高峰期出现在下午及晚间时段，其余时段使用率较低，具有相当节能空间。根据以上改造原则，从投资成本及自动化水平两方面考虑，拟使用以下变频拖动方案：
·采用SAJ-8000G变频器驱动电梯主机，变频器采用多段速控制模式，并设置主频率(低速)、多段速频
  率1(高速)两种运行频率；
·在电梯首尾处各安装一支红外传感器开关，乘客通过电梯时，红外传感器开关被触发并发出开关信号
  给变频器；
·有客流时，红外传感开关被触发，变频器立即加速到多段速频率2，并使电梯高速运行；
·电梯高速运行时，变频器内置计时器开始计时，若在计时的时间段内再无乘客通过电梯，计时结束后
  变频器将自动切换到多段速频率1，进行低速运行；
·若在计时器计时期间，有乘客重新触发光电开关，计时器将重新计时；
·对电梯上行和下行，外围控制采用开关互锁，保证扶梯系统的正常工作；
·为消耗下行，或者制动过程产生的多余能量，需在变频器上加装制动电阻。

    采用SAJ-8000G变频器驱动电梯主机，不但能够满足系统启动运行平稳、启动转矩大、过载能力强、转速调节精度高的要求；而且电机通过变频拖动，可减少机械磨损，延长使用寿命，工作更加安全可
靠，因为调节电机转速空间大，使得系统节能效果更为显著。

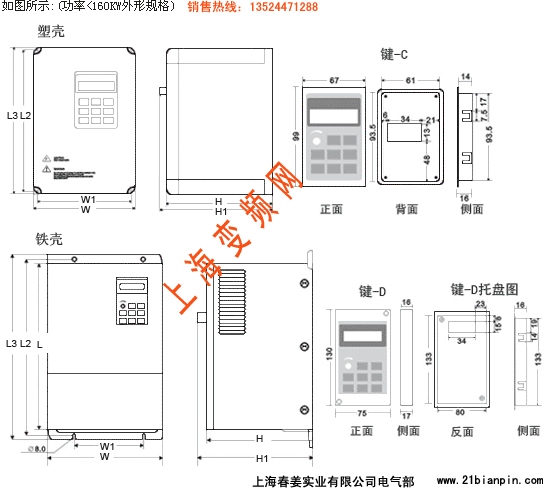

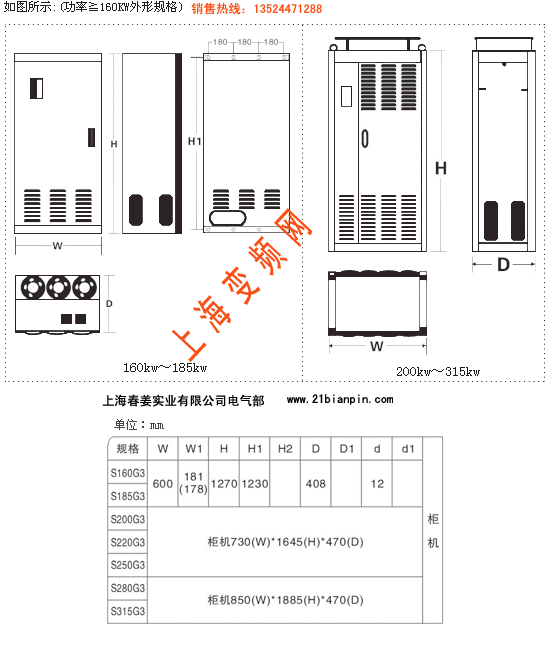

附:安装尺寸(单位:mm)
